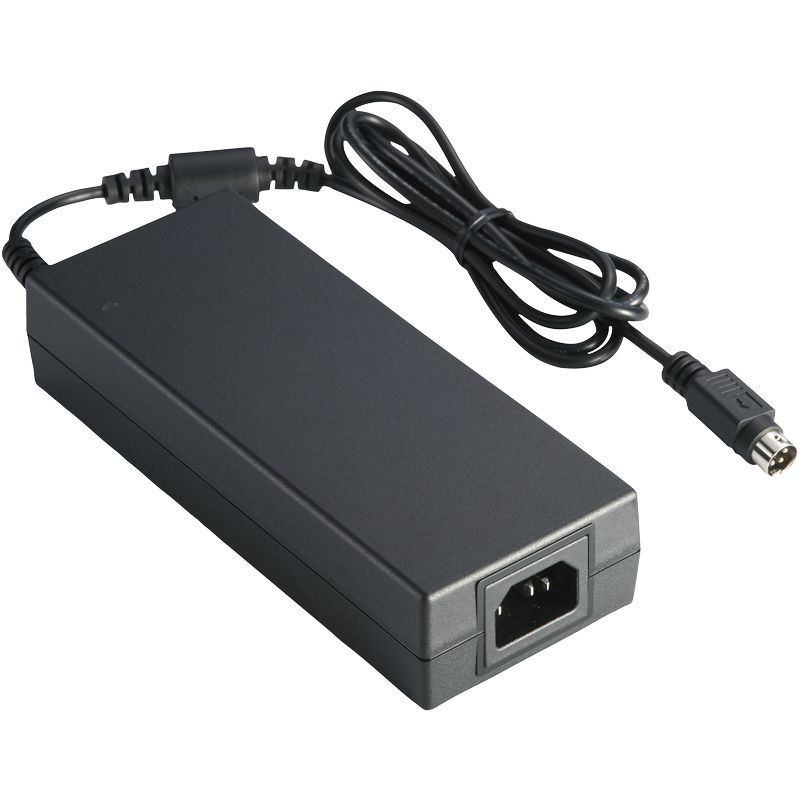

160W-Serie
Informationen
ATS160A1-□XXX
XXX = Ausgangsspannung
□ = G : C6
□ = P : C14
Eigenschaften:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC Universaler Eingang
* Regulierte Ausgangsspannung mit geringem Ripple-Rauschen
* Sicherheitsstellenanforderungen und EMI/EMS zertifiziert
* Modifizierte und kundenspezifische Konstruktionen verfügbar
* 1 Jahr Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATS160A1-□120 | 12.0V | 12.50A | 150W |
| ATS160A1-□150 | 15.0V | 10.00A | 150W |
| ATS160A1-□190 | 19.0V | 8.40A | 160W |
| ATS160A1-□240 | 24.0V | 6.60A | 160W |
| ATS160A1-□480 | 48.0V | 3.30A | 160W |
| ATS160A1-□560 | 56.0V | 2.86A | 160W |
Detailangaben
| Eingang | |
|---|---|
| Spannung | 100-240VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 2.2A Max. |
| Schutz | Interne Primärstromsicherung |
| Konfiguration | IEC60320/C6,C14 |
| Ausgang | |
| Lastregelung | ±5% (typisch) |
| Ripple & Rauschen | ≤1% Vp-p @ Volllast |
| Transient (Dynamisches) Ansprechverhalten | 0.5mS bei 50% Laständerung |
| Startzeit | < 3,000mS |
| Überbrückungszeit | ≥ 10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszulassungen | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| Elektrisch | |
| Topologie | LLC |
| Isolationsfestigkeit | 3,000VAC Primary - Secondary |
| Leckstrom gegen Erde | < 5mA |
| Wirkungsgrad | DoE Level VI, ErP Stage 2 |
| EMV-Standards | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umwelt | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchte | Betrieb: 20 bis 80% RH, Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Gehäuseabmessungen | L 164.5 x W 66 x H 34.8 (mm) |
| Gewicht | 500g (Referenz) |
