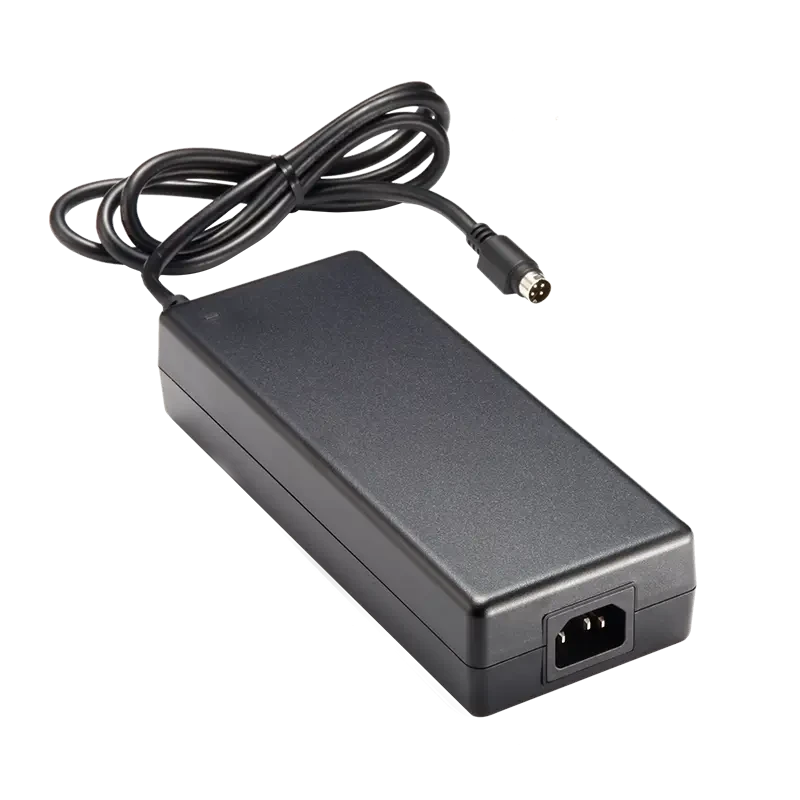

200W-Serie
Informationen
ATM200T-□XXX
XXX = Ausgangsspannung

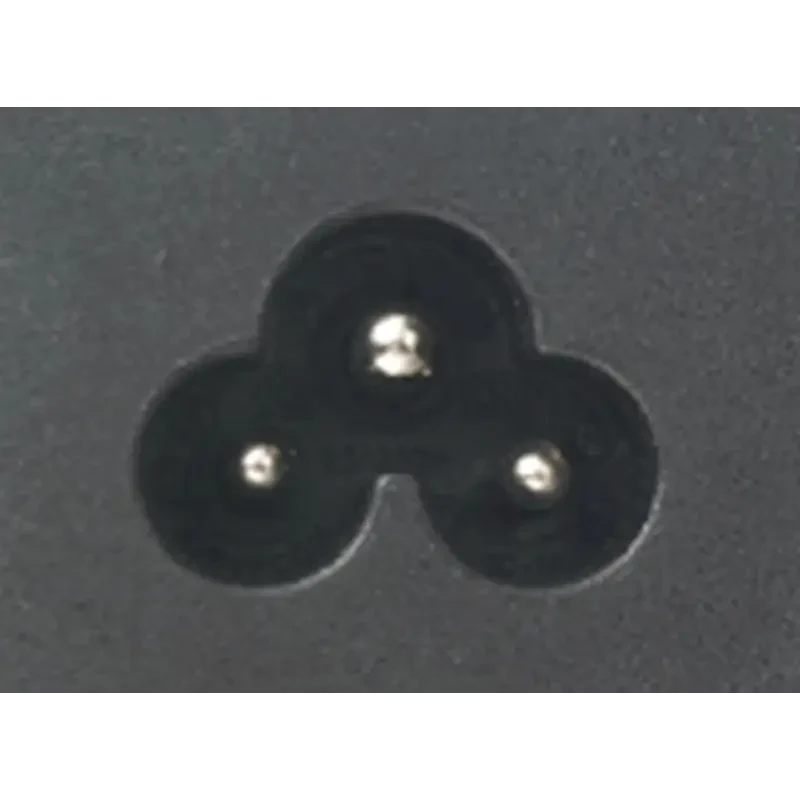

□= P : C14
A : C8 / C18
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1
* Elektromagnetische Verträglichkeit: IEC60601-1-2
* Schutzart: 2 X MOPP
* Berührungsstrom: < 100µA
* Geregelter Ausgang mit geringer Restwelligkeit und niedrigem Rauschpegel
* Erfüllt die Anforderungen an medizinische Sicherheitseinrichtungen und ist EMI/EMS-zertifiziert
* Änderungen und kundenspezifische Ausführungen möglich
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
| ATM200T-□120 | 12.0V | 16.00A | 192W |
| ATM200T-A150 | 15.0V | 13.00A | 195W |
| ATM200T-□180 | 18.0V | 11.00A | 198W |
| ATM200T-□190 | 19.0V | 10.50A | 200W |
| ATM200T-□240 | 24.0V | 8.30A | 200W |
| ATM200T-□480 | 48.0V | 4.17A | 200W |
Detaillierte Spezifikationen
| Eingang | |
| Spannung | 100-240VAC(Nominal), 90-264VAC(Range) |
| Netzfrequenz | 50-60Hz(Nominal), 47-63(Range) |
| Strom | 2.4A-1.0A |
| Schutz | Interne Primärstromsicherung |
| Anschlusskonfiguration | IEC60320 / C8, C14, C18 |
| Ausgang | |
| Lastregelung | ±5% (typisch) |
| Restwelligkeit und Rauschen | ≤1% Vp-p bei Volllast |
| Transientenregelung (dynamische Reaktion) | 0.5mS bei einer Laständerung von 50% |
| Überbrückungszeit | 10mS bei Volllast |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszertifizierungen | |
| CB / UL / cUL / FCC / CE / TUV / PSE | |
| Elektrische Daten | |
| Topologie | LLC |
| Spannungsfestigkeit | 4,000VAC Primärseite - Sekundärseite |
| Ableitstrom gegen Erde | < 100µA |
| Wirkungsgrad | Erfüllt DoE Level VI, ErP Stage 2 |
| EMC-Normen | EN55011 |
| EN61000-3-2,3 | |
| EN61000-4-2,3,4,5,6,8,11 | |
| MTBF (mittlere Betriebsdauer zwischen Ausfällen) | 300.000 Stunden, berechnet gemäß Telcordia SR-332 bei 25°C |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C (im verpackten Zustand) |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH (nicht kondensierend) |
| Lagerung: 10 bis 90% RH (im verpackten Zustand) | |
| Kühlung | Kühlung durch natürliche Konvektion |
| Mechanische Daten | |
| Gehäuseabmessungen | Länge 204 x Breite 81 x Höhe 42.5 (mm) |
| Gewicht | 880g (Richtwert) |
