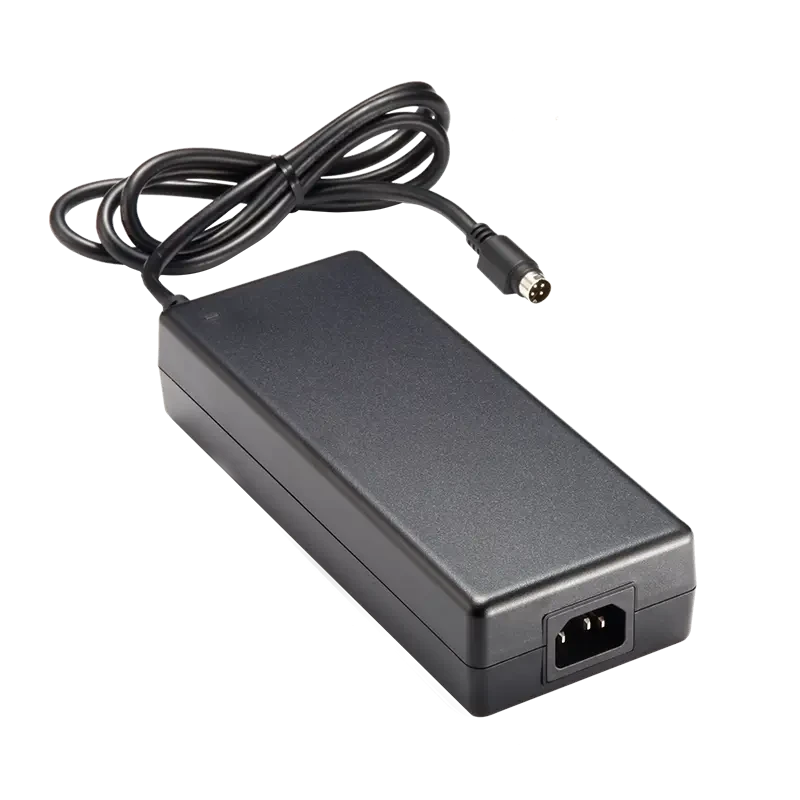

200Wシリーズ
情報
ATM200T-□XXX
XXX = 出力電圧
□= P : C14
A : C8 / C18
特長：
* IEC/EN/ANSI/AAMI ES60601-1
* 電磁両立性：IEC60601-1-2
* 保護方式：2 X MOPP
* 接触電流：< 100µA
* 安定化出力で、リップルおよびノイズが低い
* 安全機関の要求事項に適合し、EMI/EMS認証を取得
* 変更およびカスタム設計に対応可能
* 2年保証
出力仕様
| 型式 | 出力電圧 | 出力電流 | ワット |
| ATM200T-□120 | 12.0V | 16.00A | 192W |
| ATM200T-A150 | 15.0V | 13.00A | 195W |
| ATM200T-□180 | 18.0V | 11.00A | 198W |
| ATM200T-□190 | 19.0V | 10.50A | 200W |
| ATM200T-□240 | 24.0V | 8.30A | 200W |
| ATM200T-□480 | 48.0V | 4.17A | 200W |
仕様詳細
| 入力 | |
| 電圧 | 100-240VAC(Nominal), 90-264VAC(Range) |
| 電源周波数 | 50-60Hz(Nominal), 47-63(Range) |
| 電流 | 2.4A-1.0A |
| 保護 | 内蔵一次側電流ヒューズ |

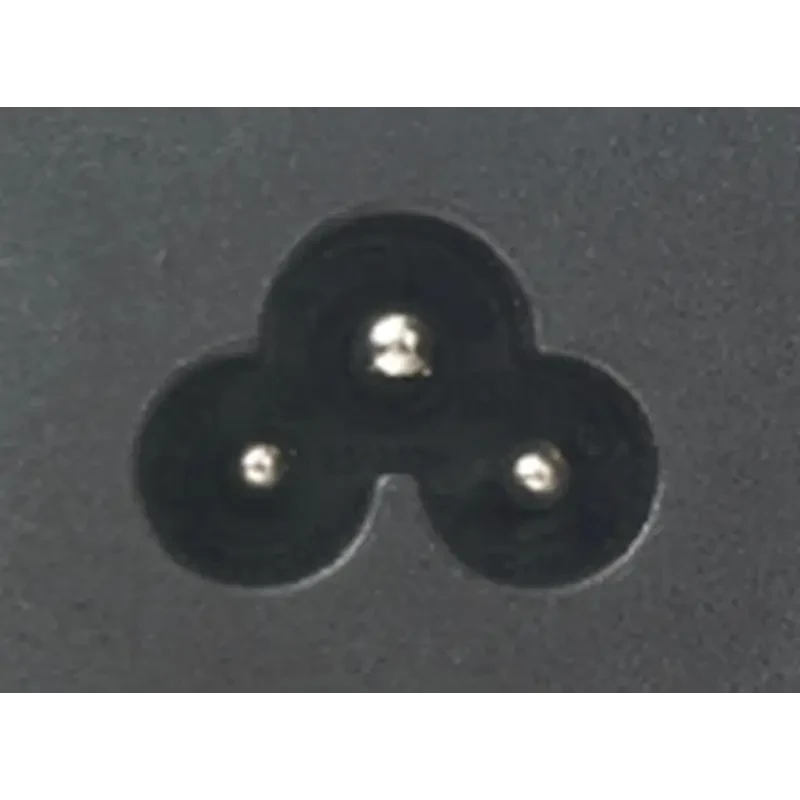

| コネクタ構成 | IEC60320 / C8, C14, C18 |
| 出力 | |
| 負荷変動率 | ±5% (標準値) |
| リップルおよびノイズ | ≤1% Vp-p @ 全負荷 |
| 過渡（動的）応答 | 0.5mS、負荷が50%変化した場合 |
| 保持時間 | 10mS @ 全負荷 |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過熱保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / CE / TUV / PSE | |
| 電気 | |
| トポロジー | LLC |
| 耐電圧 | 4,000VAC Primary - Secondary |
| 接地漏れ電流 | < 100µA |
| 効率 | DoE Level VI, ErP Stage 2 に準拠 |
| EMC規格 | EN55011 |
| EN61000-3-2,3 | |
| EN61000-4-2,3,4,5,6,8,11 | |
| MTBF（平均故障間隔） | Telcordia SR-332に基づき、25°Cで300,000時間 |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保存温度 | -20 to +80°C (梱包時) |
| 相対湿度 | 動作：20 to 80% RH (結露なきこと) |
| 保存：10 to 90% RH (梱包時) | |
| 放熱 | 自然対流冷却 |
| 機構 | |
| ケース寸法 | 長さ 204 x 幅 81 x 高さ 42.5 (mm) |
| 重量 | 880g (参考値) |
