Offenes Rahmen-Netzteil (Wechsel-/Gleichstrom)
Informationen
ATM450S-Fxxx□
XXX = Ausgangsspannung

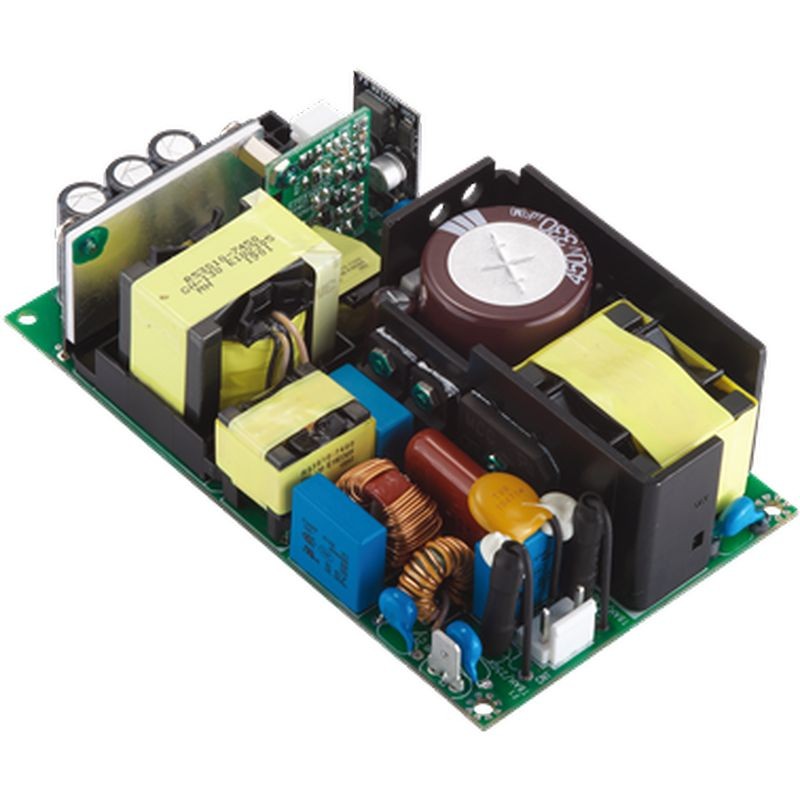

□ = Leer : Offenes Gehäuse
□ = X : Geschlossene Ausführung ohne Lüfter

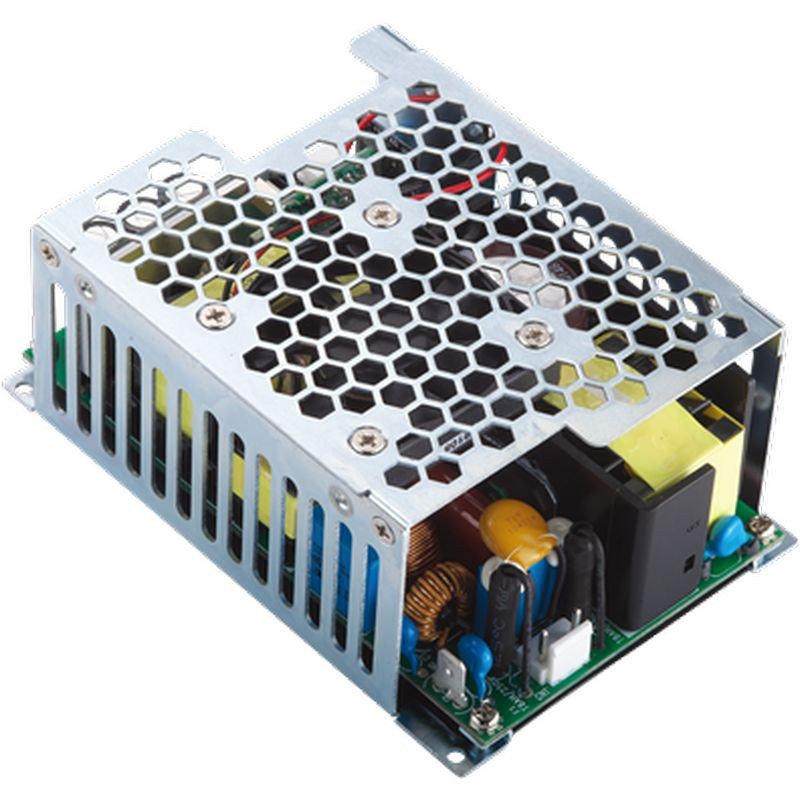

□ = Y : Geschlossene Ausführung mit oberem Lüfter

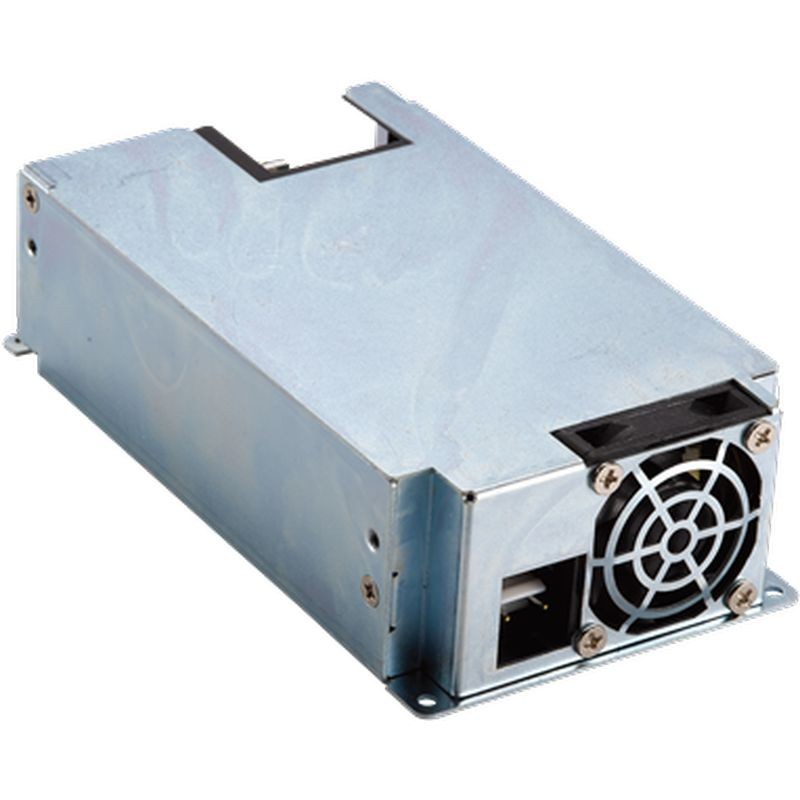

□ = Z : Geschlossene Ausführung mit seitlichem Lüfter
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMV : IEC60601-1-2 (Edition 4.1)
* Schutzmaßnahmen : 2 X MOPP
* IEC/EN/UL 62368-1
* 100-240VAC Universaleingang
* 450W mit Lüfter
* Bereitschaft 5V / 1A
* Fernsteuerung Ein & Aus
* 12V / 0.6A Ausgang für Lüfter
* Geregelter Ausgang mit geringer Welligkeit und geringem Rauschen
* Modifizierte und kundenspezifische Designs verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Bereitschaft | Ausgang für Lüfter | Watt | ||
|---|---|---|---|---|---|---|---|
| Konvektion | Mit Lüfter | Konvektion | Mit Lüfter | ||||
| ATM450S-F120□ | 12.0V | 20.8A | 37.5A | 5V / 1A | 12V / 0.6A | 260W | 462W |
| ATM450S-F150□ | 15.0V | 16.6A | 30.0A | 5V / 1A | 12V / 0.6A | 260W | 462W |
| ATM450S-F190□ | 19.0V | 13.0A | 23.7A | 5V / 1A | 12V / 0.6A | 260W | 462W |
| ATM450S-F240□ | 24.0V | 10.4A | 18.8A | 5V / 1A | 12V / 0.6A | 260W | 463W |
| ATM450S-F360□ | 36.0V | 6.9A | 12.5A | 5V / 1A | 12V / 0.6A | 260W | 462W |
| ATM450S-F480□ | 48.0V | 5.2A | 9.4A | 5V / 1A | 12V / 0.6A | 260W | 463W |
| ATM450S-F540□ | 54.0V | 4.6A | 8.3A | 5V / 1A | 12V / 0.6A | 260W | 460W |
| ATM450S-F560□ | 56.0V | 4.5A | 8.0A | 5V / 1A | 12V / 0.6A | 260W | 460W |
Detaillierte Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240Vac |
| Netzfrequenz | 50-60Hz |
| Strom | 5.3-2.2A |
| Schutz | Interne primäre Stromsicherung |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Welligkeit & Rauschen | ≤2% Vp-p bei Volllast |
| Transient (dynamische) Antwort | 0.5mS für 50% Laständerung (typisch) |
| Startzeit | < 3,000mS |
| Überbrückungszeit | ≥10mS @ Full Load |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz/ Überspannungsschutz/ Überstromschutz/ Übertemperaturschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / CE / T-mark |
| Elektrische Daten | |
| Topologie | LLC |
| Dielektrische Spannungsfestigkeit | 4,000VAC Primär - Sekundär |
| Berührungsstrom (Patient) Leckstrom | <100µA |
| Erdungsleckstrom | <5mA |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +50°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH |
| Lagerung: 10 bis 90% RH | |
| Kühlung | 250W bei Konvektionskühlung |
| 450W bei erzwungener Kühlung | |
| Mechanische Daten | |
| Abmessungen | Offenes Gehäuse: L 127 x W 76 x H 34 (mm) |
| Offenes Gehäuse: L 5" x W 3" x H 1.34" (inch) | |
| Gehäuse (oberer Lüfter): L 127 x W 87 x H 50 (mm) | |
| Gehäuse (oberer Lüfter): L 5" x W 3.4" x H 1.97" (inch) | |
| Gehäuse (seitlicher Lüfter): L 148 x W 80 x H 41 (mm) | |
| Gehäuse (seitlicher Lüfter): L 5.83" x W 3.15" x H 1.62" (inch) | |
| Gewicht | Offenes Gehäuse : 390g (Ref.) |
| Gehäuse (oberer Lüfter) : 570g (Ref.) | |
| Gehäuse (seitlicher Lüfter) : 660g (Ref.) | |
Übersicht
ATM450S‑F offenes AC/DC‑Netzteil — stabile und zertifizierte Stromversorgung für kritische Geräte
Das ATM450S‑F ist ein leistungsstarkes offenes AC/DC‑Netzteil, das für anspruchsvolle Anwendungen in medizinischen Geräten, der Industrieautomation und Embedded‑Systemen entwickelt wurde. Sein offenes Gehäuse macht es einfach, in kompakte Geräte ohne sperrige Verkleidungen integriert zu werden, und liefert dabei zuverlässige Leistung dort, wo Betriebszeit entscheidend ist.
Zuverlässige Leistung mit universellem AC‑Eingang
Dieses Gerät unterstützt einen universellen AC‑Eingang von 100 VAC bis 240 VAC, sodass es in verschiedenen Stromnetzen weltweit funktioniert. Es liefert gut geregelte Ausgangsspannungen mit geringer Restwelligkeit und geringem Rauschen, sodass elektronische Systeme ohne Störungen reibungslos arbeiten.
Sicherheitsnormen für kritische Anwendungen
Das ATM450S‑F erfüllt strenge internationale Sicherheitsnormen, darunter IEC/EN/ANSI/AAMI ES60601‑1 (Edition 3.2) für die medizinische Sicherheit und IEC/EN/UL 62368‑1 für informationstechnische Geräte. Es verfügt außerdem über 2×MOPP‑Schutz und geringen Leckstrom, die für medizinische Netzteile, die in Patientennähe eingesetzt werden, unerlässlich sind.
Eingebaute Schutz‑ und Steuerfunktionen
Um sowohl das Netzteil als auch Ihre Ausrüstung zu schützen, enthält dieses offene AC/DC‑Gerät interne Schutzfunktionen gegen Kurzschluss, Überstrom, Überspannung und Übertemperatur. Es bietet außerdem eine Fern‑Ein/Aus‑Steuerung und einen Standby‑Ausgang für mehr Systemflexibilität.
Warum das ATM450S‑F wichtig ist
Dieses Netzteil zeichnet sich aus, wenn Sie eine Balance aus hoher Leistung, Sicherheitskonformität und flexibler Integration benötigen. Sein offenes Gehäuse unterstützt eine effiziente Wärmeabfuhr und ermöglicht Ingenieuren, es mit minimalem Platzbedarf in kundenspezifische Chassis oder Schaltschränke zu integrieren.
Durch die Kombination leistungsstarker Stromversorgung mit strengen Sicherheitsmerkmalen gibt das ATM450S‑F Produktdesignern Vertrauen bei der Stromversorgung komplexer Systeme, die eine zuverlässige offene AC/DC‑Stromversorgung erfordern.
