200W 2"x 4" 시리즈 (의료&I.T.E.)
정보
ATM200TS-FXXX□
XXX = 출력 전압

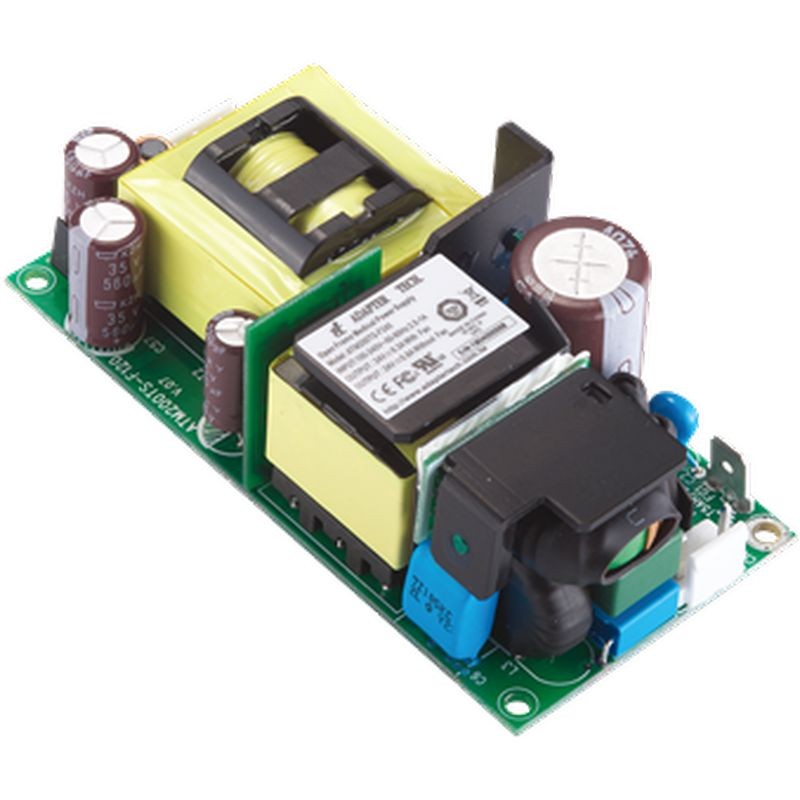

□ = 빈칸 : 오픈 프레임

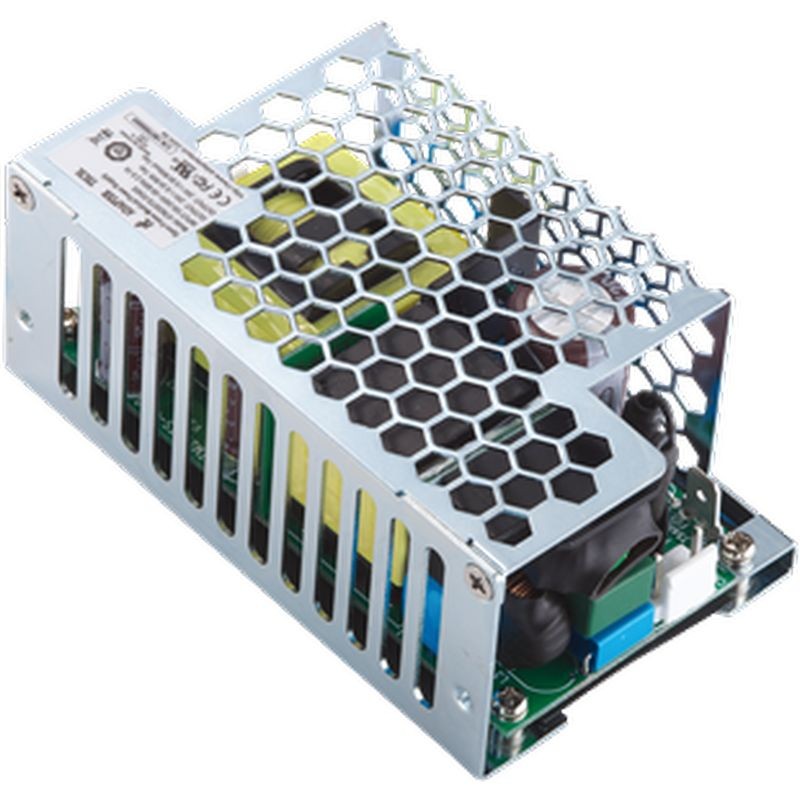

□ = X : 밀폐형
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* 전자파 적합성(EMC) : IEC60601-1-2 (Edition 4.1)
* 보호 수단 : 2 X MOPP
* IEC/EN/UL 62368-1
* 100-240VAC 범용 입력
* 200W 팬 사용 시
* 저리플 저잡음의 안정화 출력
* 변경 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 | ||
|---|---|---|---|---|---|
| 대류 | 팬 사용 시 | 대류 | 팬 사용 시 | ||
| ATM200TS-F120□ | 12.0V | 11.6A | 16.0A | 140W | 192W |
| ATM200TS-F150□ | 15.0V | 9.3A | 13.0A | 140W | 195W |
| ATM200TS-F240□ | 24.0V | 5.8A | 8.3A | 140W | 200W |
| ATM200TS-F360□ | 36.0V | 3.9A | 5.5A | 140W | 200W |
| ATM200TS-F480□ | 48.0V | 2.9A | 4.2A | 140W | 200W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240VAC |
| 주파수 | 50-60Hz |
| 전류 | 2.5-1A |
| 보호 | 내부 1차 전류 퓨즈 |
| 출력 | |
| 부하 조정 | ± 5% (일반) |
| 리플 및 노이즈 | ≤1% Vp-p @ 풀 부하 |
| 과도(동적) 응답 | 50% 부하 변화에 대해 0.5mS (일반) |
| 시작 시간 | < 3,000mS |
| 유지 시간 | ≥10mS @ 풀 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과온 보호 |
| 안전 승인 | |
| 승인 | CB / UL / cUL / FCC / CE / T-mark |
| 전기적 | |
| 토폴로지 | LLC |
| 내전압 | 4,000VAC Primary - Secondary |
| 터치 전류(환자) 누설 전류 | <100µA |
| 접지 누설 전류 | <5mA |
| 효율 | Meet DoE Level VI, ErP Stage 2 |
| MTBF | 25°C에서 Telcordia SR-332에 따라 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 to +50°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH 보관: 10 to 90% RH |
| 냉각 | 140W 대류 냉각 200W 팬 냉각 |
| 기계적 | |
| 치수 | 오픈형：L 101.6 × W 50.8 × H 36.1 (mm) |
| 오픈형：L 4" × W 2" × H 1.42" (Inch) | |
| 밀폐형：L 103.4 × W 62 × H 42.9 (mm) | |
| 밀폐형：L 4.07" × W 2.44" × H 1.69" (Inch) | |
| 무게 | Open Type: 284g (참조) |
| Enclosed Type: 306g (참조) | |
