开框式交流/直流电源
信息
ATM065A4-FXXX
XXX = 输出电压
Features:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* 电磁兼容： IEC60601-1-2 (Edition 4.1)
* 保护方式：2 X MOPP
* IEC/UL 62368-1 3rd Edition
* 符合 IEC 60335-1
* 100-240VAC 通用输入
* 稳压输出，低纹波噪声
* 可提供修改和定制设计
* 2年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 瓦特 |
|---|---|---|---|
| ATM065A4-F050 | 5.0V | 10.0A | 50W |
| ATM065A4-F090 | 9.0V | 7.0A | 63W |
| ATM065A4-F120 | 12.0V | 5.42A | 65W |
| ATM065A4-F150 | 15.0V | 4.34A | 65W |
| ATM065A4-F190 | 19.0V | 3.43A | 65W |
| ATM065A4-F240 | 24.0V | 2.71A | 65W |
| ATM065A4-F480 | 48.0V | 1.36A | 65W |
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240 VAC |
| 线频 | 50-60Hz |
| 电流 | 0.17-0.5A |
| 保护 | 内部初级电流熔断器 |
| 输出 | |
| 负载调节 | ± 5% (典型) |
| 纹波与噪声 | ≤1% Vp-p @ 满载 |
| 瞬态（动态）响应 | 对50%负载变化的响应为0.5mS（典型） |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥10mS @ 满载 |
| 上升时间 | < 50mS |
| 保护 | 短路保护 / 过压保护 / 过流保护 |
| 安全认证 | |
| 认证 | CB / UL / cUL / FCC / CE |
| 电气 | |
| 拓扑 | 开关反激式 |
| 耐电压 | 4,000VAC 初次级之间 |
| 接触电流（病人）/泄漏电流 | <100µA |
| 效率 | 符合 DoE Level VI, ErP Stage 2 |
| 平均无故障时间 (MTBF) | 按 Telcordia SR-332 计算，在25°C 下为300,000小时 |
| 环境 | |
| 工作温度 | -20 to +50°C |
| 存储温度 | -20 to +80°C |
| 工作海拔 | 3,000M |
| 相对湿度 | 工作：20 to 80% RH 存储：10 to 90% RH |
| 冷却 | 自然对流冷却 |
| 机械 | |
| 尺寸 | 长 L x 宽 W x 高 H (mm) 3" x 2" x 0.94" (inch) |
| 重量 | 100g (参考) |
概述

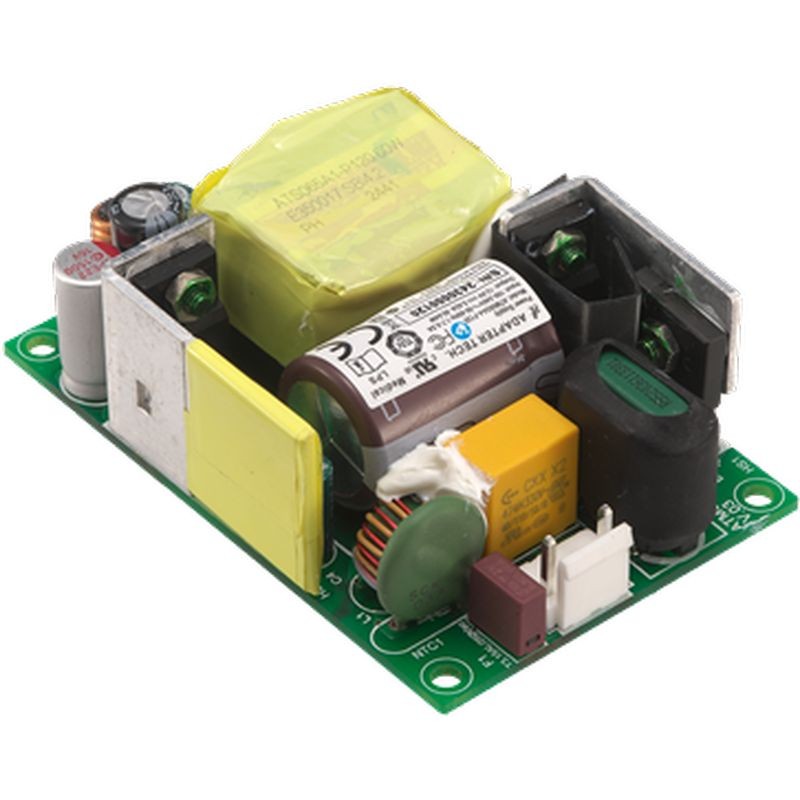

ATM065A4-F 开框式交流/直流电源
ATM065A4-F 系列是一款紧凑的开框式交流/直流电源，专为需要在灵活的内部配置中提供稳定、稳压直流电源的电子系统设计。此电源模块非常适合 OEM 厂商和设备设计人员，需将可靠的电源直接嵌入控制柜、嵌入式设备或由内部管理空间和气流的工业平台。
为满足严格的安全性和性能标准而开发，ATM065A4-F 将可靠的供电与工程灵活性相结合，成为专业和工业应用的实用选择。
为可靠运行而设计
这款开框式交流/直流电源提供低纹波噪声的稳定电压，帮助连接的组件在负载变化下仍能保持稳定运行。内置对过电流、过电压和短路等电气异常的保护，提升系统可靠性并在长期使用中保护敏感电子器件。
其开框式布局便于集成到电路板或系统机箱内，在无需笨重外部外壳的情况下提供灵活性。
应用与使用场景
ATM065A4-F 系列非常适合在各种系统中进行电源集成，包括：
- 嵌入式控制单元和自动化模块
- 通信和网络子系统
- 工业测量和监控设备
- 需要内部直流电源的实验室或诊断装置
这些场景受益于紧凑的电源，该电源支持持续运行，同时节省电路板空间并实现高效的散热设计。
集成与定制
开框式设计为系统布局提供了灵活性，使工程师能够优化电路板空间和冷却策略。OEM 客户可请求具体的输出连接器布置、线缆选项和集成指导，以确保与其硬件平台无缝贴合。
详细的技术文档，包括性能说明和安全合规信息，可用于支持集成工作。
支持与保修
ATM065A4-F 提供两年保修和专门的技术支持资源，帮助产品选型、系统集成和故障排除。数据表和手册可供下载，以协助工程师在整个设计和认证过程中。
常见问题
Q1: 什么是开框式交流/直流电源？
A1: 开框式交流/直流电源没有外部外壳，允许其直接集成到系统电路板或设备机箱内，由主机设计管理内部气流和空间。
Q2: 哪些设备可以使用 ATM065A4-F 系列？
A2: 它适用于嵌入式控制系统、通信硬件、工业监测系统以及其他需要紧凑型内部电源模块的电子设备。
Q3: 低纹波噪声如何使连接的设备受益？
A3: 低纹波噪声有助于保持稳定的电压输出，降低电气干扰并提高敏感电子设备的性能。
Q4: 是否提供集成方面的技术支持？
A4: 是的。提供技术文档和支持，包括有关连接器配置和系统集成的指导。
