65W 2"x3" 시리즈 (의료용)

유형:ATM065A4-F

정보

ATM065A4-FXXX

XXX = 출력 전압

특징:

* IEC/EN/ANSI/AAMI ES60601-1

* EMC : IEC60601-1-2

* 보호 수단: 2 x MOPP

* IEC/EN/UL 62368-1

* IEC 60335-1 준수

* 낮은 리플 노이즈의 정전압 출력

* 사양 변경 및 맞춤 설계 가능

* 2년 보증

출력 사양

모델 출력 전압 출력 전류 전력
ATM065A4-F050 5.0V 10.0A 50W
ATM065A4-F090 9.0V 7.0A 63W
ATM065A4-F120 12.0V 5.42A 65W
ATM065A4-F150 15.0V 4.34A 65W
ATM065A4-F190 19.0V 3.43A 65W
ATM065A4-F240 24.0V 2.71A 65W
ATM065A4-F480 48.0V 1.36A 65W

상세 사양

입력
전압 100-240 VAC (정격)
90-264VAC (범위)
입력 주파수 50-60Hz (정격)
47-63Hz (범위)
전류 1.7-0.8A
보호 내부 1차측 전류 퓨즈
출력
부하 변동률 ± 5% (일반)
리플 및 노이즈 ≤1% Vp-p (전부하 시)
과도(동적) 응답 50% 부하 변동 시 0.5mS (일반)
기동 시간 < 3,000mS
홀드업 시간 ≥10mS (전부하 시)
상승 시간 < 50mS
보호 단락 보호 / 과전압 보호 / 과전류 보호
안전 인증
인증 CB / UL / cUL / FCC / CE / CCC
전기적 사양
토폴로지 스위칭 플라이백
절연 내압 4,000VAC 1차 - 2차
접촉 전류(환자) / 누설 전류 <100µA
효율 DoE Level VI, ErP Stage 2 충족
MTBF 300,000 계산 시간 (25°C, Telcordia SR-332 기준)
환경 조건
동작 온도 -20 ~ +50°C
보관 온도 -20 ~ +80°C (포장 상태)
동작 고도 3,000M
상대 습도 동작 시: 20 ~ 80% RH (결로 없음)
보관 시: 10 ~ 90% RH (포장 상태)
냉각 자연 대류 냉각
기구 사양
외형 치수 L 76 x W 51 x H 24 (mm)
3" x 2" x 0.94" (inch)
중량 100g (참고)

개요

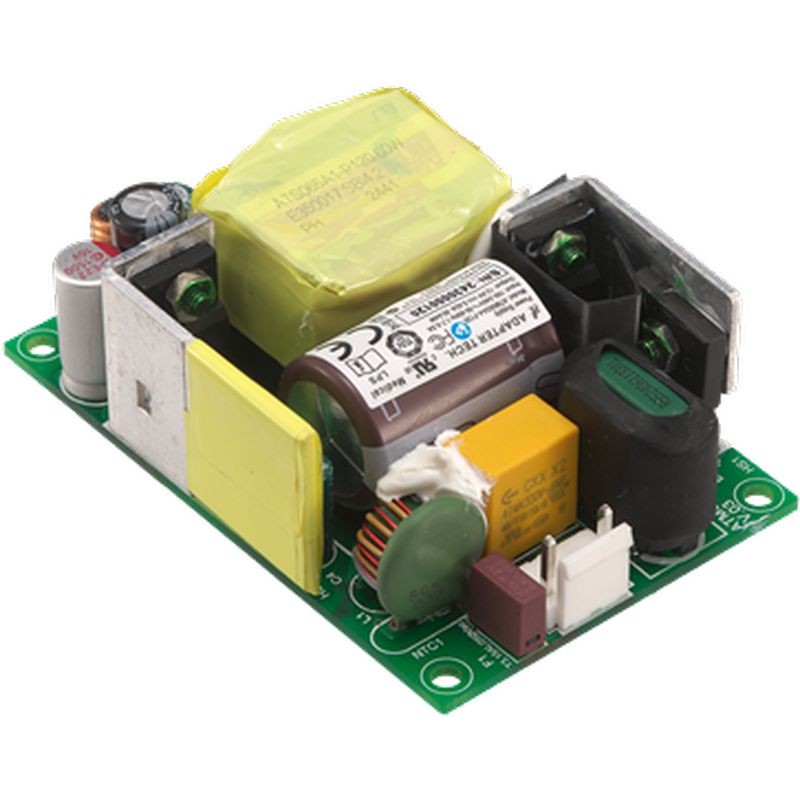

ATM065A4-F 오픈 프레임 AC/DC 전원 공급장치

ATM065A4-F 시리즈는 내부 구성이 유연한 환경에서 안정적이고 정전압의 DC 전원이 필요한 전자 시스템을 위해 설계된 컴팩트한 오픈 프레임 AC/DC 전원 공급장치입니다. 이 전력 모듈은 제어함, 임베디드 장치 또는 공간과 공기 흐름이 내부에서 관리되는 산업용 플랫폼에 신뢰할 수 있는 전원원을 직접 내장해야 하는 OEM 및 장비 설계자에게 이상적입니다.

엄격한 안전 및 성능 기준을 충족하도록 개발된 ATM065A4-F는 신뢰할 수 있는 전력 공급과 엔지니어링 유연성을 결합하여 전문 및 산업용 응용 모두에 실용적인 선택이 됩니다.

신뢰할 수 있는 동작을 위한 설계

이 오픈 프레임 AC/DC 전원 공급장치는 낮은 리플 노이즈로 일관된 전압을 제공하여 가변 부하 조건에서도 연결된 부품이 안정적으로 동작하도록 돕습니다. 과전류, 과전압 및 단락과 같은 전기적 이상에 대한 내장 보호 기능은 시스템 신뢰성을 향상시키고 민감한 전자부품을 장기간 사용 시 보호합니다.

오픈 프레임 레이아웃은 외부 하우징의 부피 없이 회로 기판 또는 시스템 인클로저 내에 쉽게 통합할 수 있는 유연성을 제공합니다.

적용 분야 및 사용 사례

ATM065A4-F 시리즈는 다음을 포함한 다양한 시스템의 전원 통합에 적합합니다:

  • 임베디드 제어 유닛 및 자동화 모듈
  • 통신 및 네트워킹 서브시스템
  • 산업용 계측 및 모니터링 장비
  • 내부 DC 전원이 필요한 실험실 또는 진단 장비

이러한 시나리오에서는 보드 공간을 절약하고 효율적인 열 설계를 가능하게 하면서 연속 동작을 지원하는 컴팩트한 전원 공급원이 유리합니다.

통합 및 맞춤화

오픈 프레임 설계는 시스템 레이아웃에 유연성을 제공하여 엔지니어가 보드 공간 및 냉각 전략을 최적화할 수 있게 합니다. OEM 고객은 출력 커넥터 배치, 케이블 옵션 및 통합 가이드와 같은 특정 요구 사항을 요청하여 자사 하드웨어 플랫폼에 원활하게 적합하도록 할 수 있습니다.

성능 노트 및 안전 규정 준수 정보 등을 포함한 세부 기술 문서가 통합 작업을 지원하기 위해 제공됩니다.

지원 및 보증

ATM065A4-F는 2년 보증과 제품 선택, 시스템 통합 및 문제 해결을 지원하는 전담 기술 지원 리소스를 제공합니다. 설계 및 인증 프로세스 전반에서 엔지니어를 돕기 위해 데이터시트 및 매뉴얼을 다운로드할 수 있습니다.

자주 묻는 질문

질문 1: 오픈 프레임 AC/DC 전원 공급장치란 무엇입니까?
답변 1: 오픈 프레임 AC/DC 전원 공급장치는 외부 인클로저 없이 제작되어 내부 공기 흐름과 공간을 호스트 설계가 관리하는 시스템 보드나 장비 인클로저에 직접 통합될 수 있습니다.

질문 2: 어떤 장치들이 ATM065A4-F 시리즈를 사용할 수 있습니까?
답변 2: 임베디드 제어 시스템, 통신 하드웨어, 산업용 모니터링 시스템 및 컴팩트한 내부 전원 모듈이 필요한 기타 전자 장치에 적합합니다.

질문 3: 낮은 리플 노이즈가 연결된 장비에 어떤 이점을 줍니까?
답변 3: 낮은 리플 노이즈는 안정적인 전압 출력을 유지하도록 도와 전기적 간섭을 줄이고 민감한 전자기기의 성능을 향상시킵니다.

질문 4: 통합을 위한 기술 지원이 제공됩니까?
답변 4: 예. 커넥터 구성 및 시스템 통합에 대한 안내를 포함한 기술 문서와 지원이 제공됩니다.

다운로드
ATM065A4-F 시리즈 카탈로그 다운로드
