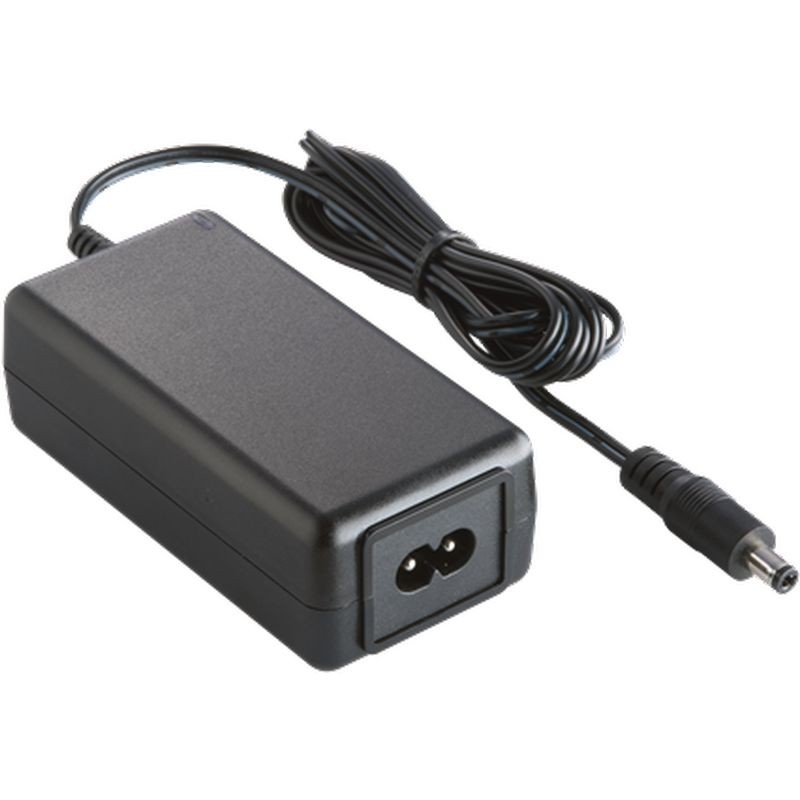

40W-Serie
Informationen
ATS040T-□XXX
XXX = Ausgangsspannung
□ = P : C6 / C14
□ = A : C8
Merkmale:
* IEC/EN/UL 62368-1 3. Ausgabe
* 100-240VAC Universaleingang
* Geregelter Ausgang mit geringer Restwelligkeit
* Erfüllt Anforderungen von Zulassungsstellen und ist EMI/EMS-zertifiziert
* Modifizierte und kundenspezifische Ausführungen verfügbar
* 1 Jahr Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATS040T-□120 | 12.0V | 3.30A | 40W |
| ATS040T-□150 | 15.0V | 2.67A | 40W |
| ATS040T-□190 | 19.0V | 2.10A | 40W |
| ATS040T-□200 | 20.0V | 2.00A | 40W |
| ATS040T-□240 | 24.0V | 1.67A | 40W |
| ATS048T-A480 | 48.0V | 1.00A | 48W |
Details der Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 1A Max. / 1.2A Max. für ATS048T-A480 |
| Schutz | Interne Sicherung im Primärkreis |
| Konfiguration | IEC60320 / C6, C8, C14 |
| Ausgang | |
| Lastregelung | ± 5% |
| Restwelligkeit & Rauschen | ≤ 2% Vp-p @ Volllast |
| Transienten (dynamische) Reaktion | 0.5mS bei 50% Laständerung |
| Anlaufzeit | < 3,000mS |
| Überbrückungszeit | ≥ 10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz |
| Sicherheitszulassungen | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI / CCC / RCM / LPS | |
| Elektrische Daten | |
| Topologie | Flyback-Schaltwandler |
| Dielektrische Spannungsfestigkeit | 3,000VAC Primär - Sekundär |
| Leckstrom | < 0.25mA @ 2Pin / < 5mA @ 3Pin |
| Wirkungsgrad | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMV-Standards | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH, Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Gehäuseabmessungen | L100 x B50 x H33 (mm) |
| Gewicht | 200g (Ref.) |
