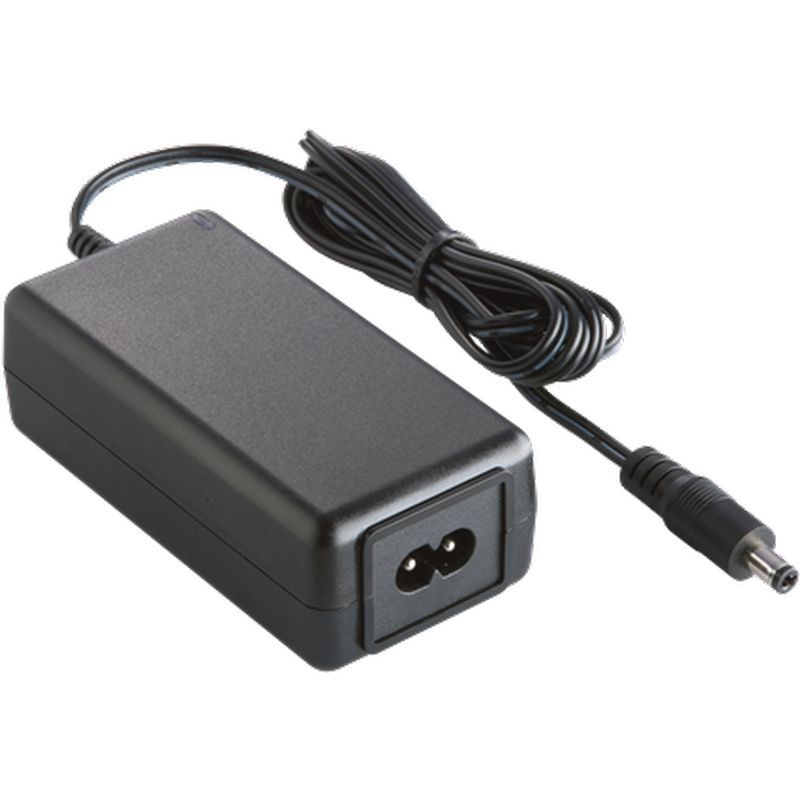

40Wシリーズ
情報
ATS040T-□XXX
XXX = 出力電圧
□ = P : C6 / C14
□ = A : C8
特長：
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC ユニバーサル入力
* リップルノイズの少ない安定出力
* 各国安全機関の要件に準拠し、EMI/EMS認証取得済み
* 改造およびカスタム設計対応可
* 1年保証
出力仕様
| モデル | 出力電圧 | 出力電流 | 出力 (W) |
|---|---|---|---|
| ATS040T-□120 | 12.0V | 3.30A | 40W |
| ATS040T-□150 | 15.0V | 2.67A | 40W |
| ATS040T-□190 | 19.0V | 2.10A | 40W |
| ATS040T-□200 | 20.0V | 2.00A | 40W |
| ATS040T-□240 | 24.0V | 1.67A | 40W |
| ATS048T-A480 | 48.0V | 1.00A | 48W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| ライン周波数 | 50-60Hz |
| 電流 | 最大 1A / ATS048T-A480 は最大 1.2A |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | IEC60320/ C6, C8, C14 |
| 出力 | |
| 負荷調整率 | ± 5% |
| リップル・ノイズ | ≤ 2% Vp-p @ 定格負荷 |
| 過渡（ダイナミック）応答 | 0.5mS @ 50%負荷変動 |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ 定格負荷 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 |
| 安全認証 | |
| 規格 | CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI / CCC / RCM / LPS |
| 電気特性 | |
| トポロジー | スイッチングフライバック |
| 耐電圧 | 一次 - 二次間 3,000VAC |
| 漏れ電流 | < 0.25mA @ 2Pin / < 5mA @ 3Pin |
| 効率 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 規格 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF（平均故障間隔） | 25°C における算出稼働時間 300,000時間（Telcordia SR-332 に基づく） |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保存温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時: 20 to 80% RH, 保存時: 10 to 90% RH |
| 冷却 | 自然対流冷却 |
| 機械的仕様 | |
| ケース寸法 | L100 x W50 x H33 (mm) |
| 重量 | 200g（参考） |
