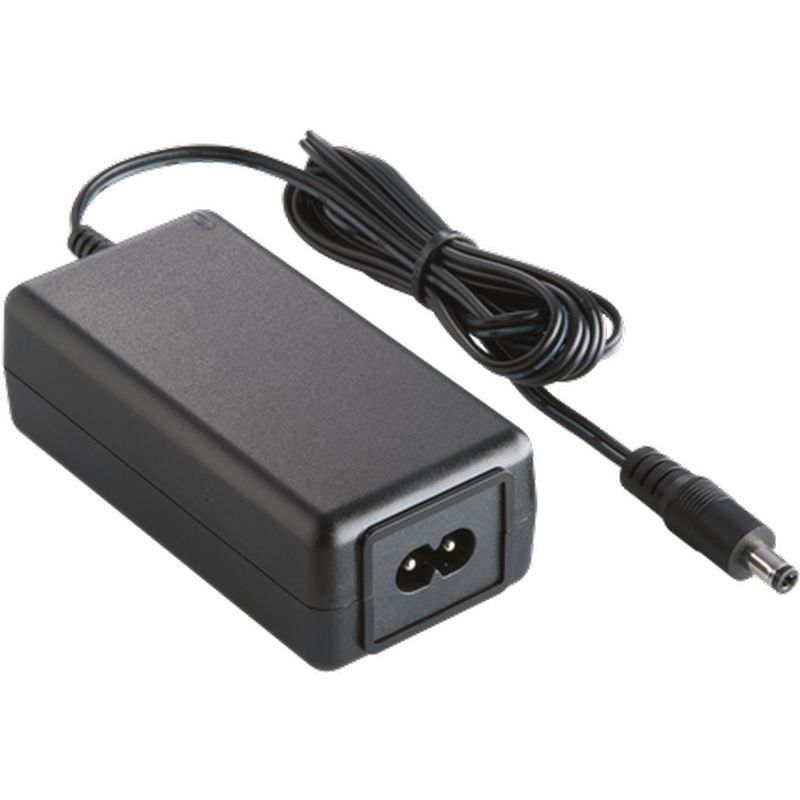

40W 시리즈
정보
ATS040T-□XXX
XXX = 출력 전압
□ = P : C6 / C14
□ = A : C8
특징:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC 범용 입력
* 저 리플 노이즈의 정전압 출력
* 안전 기관 요구사항 충족 및 EMI/EMS 인증
* 개조 및 맞춤형 설계 가능
* 1년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATS040T-□120 | 12.0V | 3.30A | 40W |
| ATS040T-□150 | 15.0V | 2.67A | 40W |
| ATS040T-□190 | 19.0V | 2.10A | 40W |
| ATS040T-□200 | 20.0V | 2.00A | 40W |
| ATS040T-□240 | 24.0V | 1.67A | 40W |
| ATS048T-A480 | 48.0V | 1.00A | 48W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 1A 최대 / ATS048T-A480의 경우 1.2A 최대 |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320 / C6, C8, C14 |
| 출력 | |
| 부하 조정 | ± 5% |
| 리플 및 노이즈 | ≤ 2% Vp-p @ Full Load |
| 과도(동적) 응답 | 50% 부하 변화에서 0.5mS |
| 시작 시간 | < 3,000mS |
| 홀드업 시간 | ≥ 10mS @ Full Load |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 |
| 안전 승인 | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI / CCC / RCM / LPS | |
| 전기적 | |
| 회로 방식 | Switching Flyback |
| 절연 내력 | 1차 - 2차 간 3,000VAC |
| 누설 전류 | < 0.25mA @ 2핀 / < 5mA @ 3핀 |
| 효율 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 표준 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 25°C에서 Telcordia SR-332에 따라 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 ~ +40°C |
| 보관 온도 | -20 ~ +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 ~ 80% RH, 보관: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L100 x W50 x H33 (mm) |
| 무게 | 200g (참조) |
