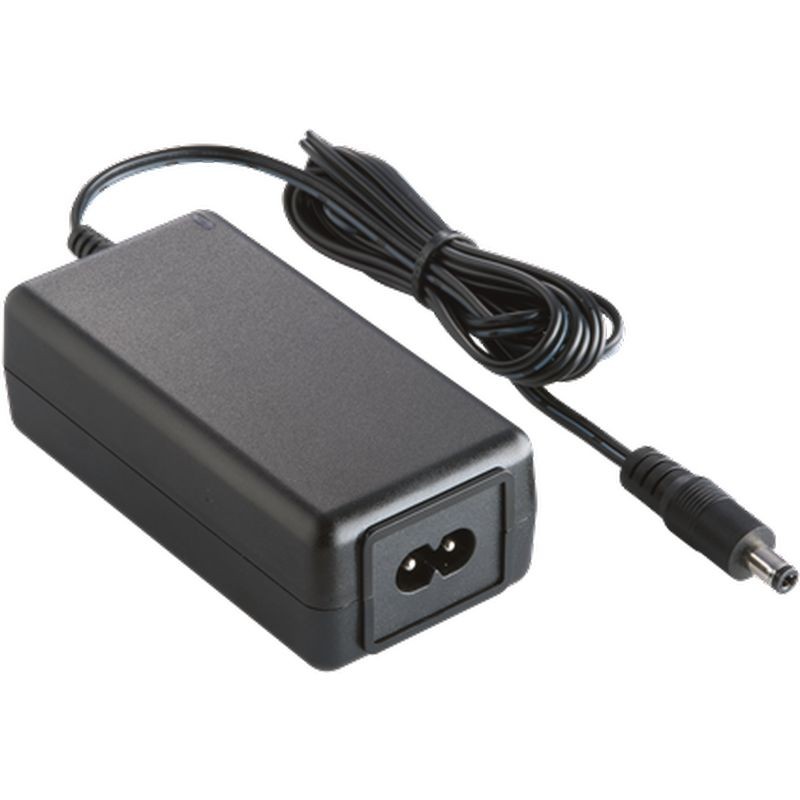

40W 系列
信息
ATS040T-□XXX
XXX = 输出电压
□ = P : C6 / C14
□ = A : C8
特点：
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC 通用输入
* 稳压输出，低纹波噪声
* 符合安规要求并通过 EMI/EMS 认证
* 可提供修改和定制设计
* 1 年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 功率 (W) |
|---|---|---|---|
| ATS040T-□120 | 12.0V | 3.30A | 40W |
| ATS040T-□150 | 15.0V | 2.67A | 40W |
| ATS040T-□190 | 19.0V | 2.10A | 40W |
| ATS040T-□200 | 20.0V | 2.00A | 40W |
| ATS040T-□240 | 24.0V | 1.67A | 40W |
| ATS048T-A480 | 48.0V | 1.00A | 48W |
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240 VAC |
| 输入频率 | 50-60Hz |
| 电流 | 1A 最大；ATS048T-A480 为 1.2A 最大 |
| 保护 | 内置一次电流保险丝 |
| 配置 | IEC60320/ C6, C8, C14 |
| 输出 | |
| 负载调节 | ± 5% |
| 纹波与噪声 | ≤ 2% Vp-p @ 满载 |
| 瞬态（动态）响应 | 50% 负载变化时为 0.5mS |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥ 10mS @ 满载 |
| 上升时间 | < 50mS |
| 保护 | 短路保护 / 过压保护 / 过流保护 |
| 安全认证 | |
| 标准 | CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI / CCC / RCM / LPS |
| 电气特性 | |
| 拓扑结构 | 开关反激式 |
| 绝缘耐压 | 3,000VAC 初级 - 次级 |
| 漏电流 | < 0.25mA @ 2Pin / < 5mA @ 3Pin |
| 效率 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 标准 | EN55032, EN61000-3-2,3, EN55035 |
| 平均无故障时间 (MTBF) | 300,000 Calculated Hours at 25°C, by Telcordia SR-332 |
| 环境 | |
| 工作温度 | -20 至 +40°C |
| 存储温度 | -20 至 +80°C |
| 工作海拔 | 5,000M |
| 相对湿度 | 工作：20 至 80% RH， 存储：10 至 90% RH |
| 散热 | 自然对流散热 |
| 机械 | |
| 机壳尺寸 | L100 x W50 x H33 (mm) |
| 重量 | 200g (参考) |
