Netzteil mit geringer Restwelligkeit und geringem Rauschen

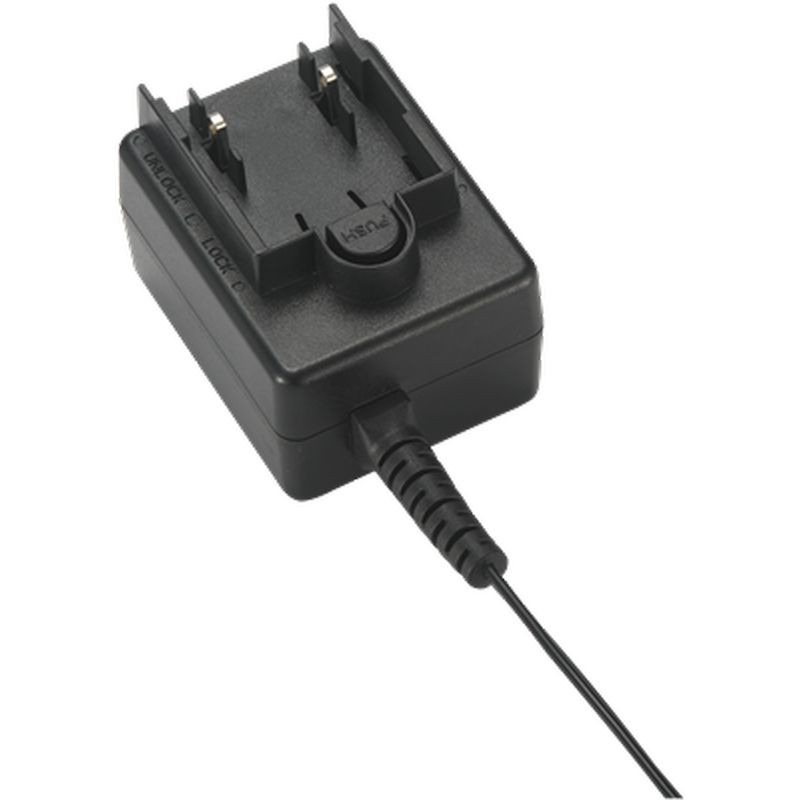

ATM012A4-WXXXV
ATM012A4-WXXXV
XXX = Ausgangsspannung
V : Wechselbarer Stecker
Eigenschaften:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* Schutzmaßnahmen: 2 X MOPP
* 100-240VAC Universal-Eingang
* Regulierter Ausgang mit geringem Ripple-/Rauschpegel
* Erfüllt Anforderungen von Sicherheitsbehörden und ist EMI/EMS-zertifiziert
* Modifizierte und kundenspezifische Designs verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATM012A4-W050V□ | 5.0V | 2.00A | 10.00W |
| ATM012A4-W051V□ | 5.0V | 3.00A | 15.00W |
| ATM012A4-W052V□ | 5.1V | 2.40A | 12.24W |
| ATM012A4-W062V□ | 6.2V | 2.00A | 12.40W |
| ATM012A4-W090V□ | 9.0V | 1.33A | 11.97W |
| ATM012A4-W120V□ | 12.0V | 1.00A | 12.00W |
| ATM012A4-W240V□ | 24.0V | 0.50A | 12.00W |
Detaillierte Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 0.5A-0.2A |
| Schutz | Interne primäre Sicherung |
| Konfiguration | V für wechselbaren Stecker |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Ripple & Noise | ≤ 2% Vp-p @ Volllast |
| Transient (Dynamic) Response | 0.5mS bei 50% Laständerung |
| Anlaufzeit | < 3,000mS |
| Hold-up-Zeit | ≥ 10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutzfunktionen | Kurzschlussschutz / Überspannungsschutz / Überstromschutz |
| Sicherheitszulassungen | |
| Zertifizierungen | CB / UL / cUL / FCC / TUV / CE / UKCA / PSE / BSMI / CCC / RCM |
| Elektrisch | |
| Topologie | Schalt-Flyback |
| Isolationsfestigkeit | 4,000VAC Primär - Sekundär |
| Berührungsstrom (Patient) | < 100µA |
| Leckstrom | < 100µA |
| Wirkungsgrad | Entspricht DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMV-Normen | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umweltbedingungen | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchte | Betrieb: 20 bis 80% RH, Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Gehäuseabmessungen | L 59 x B 46 x H 40.5 (mm) |
| Gewicht | 116g (Ref.) |
ATM012T-WXXX□
ATM012T-WXXX□
XXX = Ausgangsspannung
□ = U : US-Stecker
□ = E : EU-Stecker
□ = B : UK-Stecker
□ = A : AU-Stecker
□ = V : Wechselbarer Stecker
Eigenschaften:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* Schutzmaßnahmen: 2 X MOPP
* 100-240VAC Universaleingang
* Regelter Ausgang mit geringem Ripple- und Rauschpegel
* Sicherheitsbehördenanforderungen erfüllt und EMI/EMS-zertifiziert
* Modifizierte und kundenspezifische Designs verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATM012T-W033□ | 3.3V | 2.00A | 6.6W |
| ATM012T-W050□ | 5.0V | 2.00A | 10.00W |
| ATM012T-W050□U | 5.0V | 2.00A | 10.00W |
| ATM012T-W051□ | 5.0V | 3.00A | 15W |
| ATM012T-W060□ | 5.9V | 2.00A | 11.8W |
| ATM012T-W062□ | 6.2V | 2.00A | 12.4W |
| ATM012T-W090□ | 9.0V | 1.20A | 10.8W |
| ATM012T-W120□ | 12.0V | 1.00A | 12.0W |
| ATM012T-W150□ | 15.0V | 0.80A | 12.0W |
| ATM012T-W180□ | 18.0V | 0.67A | 12.0W |
| ATM012T-W240□ | 24.0V | 0.50A | 12.0W |

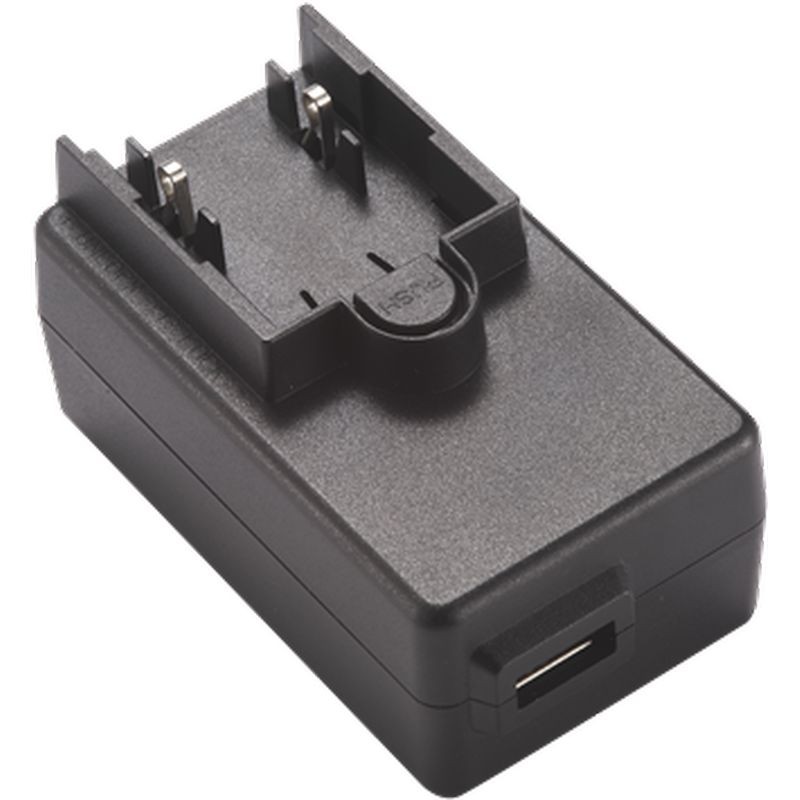

* Suffix □"U" mit USB-A-Anschluss
Spezifikationsdetails
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 0.32A - 0.19A |
| Schutz | Interne primäre Stromsicherung |
| Konfiguration | U für US-Stecker, E für EU-Stecker, B für UK-Stecker, A für AU-Stecker, C für CN-Stecker, V für wechselbaren Stecker |
| Ausgang | |
| Lastregelung | ± 5% (Typisch) |
| Ripple & Rauschen | ≤2% Vp-p @ Volllast |
| Transientes (dynamisches) Ansprechverhalten | 0.5ms mit 50% Laständerung |
| Startzeit | < 3,000ms |
| Vorhaltezeit | ≥ 10ms @ Volllast |
| Anstiegszeit | < 50ms |
| Schutz | Kurzschlussschutz/ Überspannungsschutz/ Überstromschutz |
| Sicherheitszulassungen | |
| Für die USA | CB / UL / cUL / FCC / PSE / BSMI |
| Für Europa | CB / T-mark / CE |
| Für das Vereinigte Königreich | CB / UKCA |
| Für Australien | CB / RCM |
| Für China | CB / CCC |
| Elektrisch | |
| Topologie | Flyback-Schaltung |
| Isolationsfestigkeit | 4,000VAC Primär - Sekundär |
| Berührungsstrom (Patient) | < 100µA |
| Ableitstrom | < 100µA |
| Wirkungsgrad | Entspricht DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMV-Standards | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebung | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH, Lager: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Gehäuseabmessungen | U - L 80.2 x B 46 x H 57.5 (mm) E - L 80.2 x B 46 x H 68.7 (mm) B - L 80.2 x B 49.6 x H 62.7 (mm) A - L 80.2 x B 46 x H 57.5 (mm) C - L 80.2 x B 46 x H 57.5 (mm) V - L 80.2 x B 46 x H 40.5 (mm) |
| Gewicht | U: 140g / E: 145g / B: 148g A: 144g / C: 140g / V: 140g (Referenz) |
Übersicht
ATM012T / ATM012A4‑W Serie 12W Medizinnetzteil zur Wandmontage
Die ATM012T / ATM012A4‑W Serie ist ein 12W wandmontiertes Medizinnetzteil, das für medizinische Geräte entwickelt wurde, die eine zuverlässige und sichere externe Stromversorgung benötigen. Entwickelt zur Einhaltung der strengen IEC/EN/ANSI/AAMI ES60601-1 Standards, gewährleistet dieses Netzteil die Sicherheit von Patienten und Geräten in klinischen Umgebungen. Die kompakte Wandmontage-Bauform bietet eine platzsparende Lösung und gewährleistet gleichzeitig hohe elektrische Isolierung und volle Konformität mit den medizinischen Sicherheitsanforderungen.
Mit universellem AC-Eingang und mehreren DC-Anschlussoptionen ist diese Serie für den internationalen Einsatz geeignet und bietet Medizinprodukteherstellern eine flexible, global kompatible Stromversorgungslösung.
Zuverlässige Leistung mit geringer Restwelligkeit
Dieses Netzteil mit geringer Restwelligkeit liefert einen geregelten DC-Ausgang, der empfindliche Medizinelektronik unterstützt und einen stabilen Betrieb sowie minimale elektrische Störungen sicherstellt. Integrierte Schutzfunktionen — einschließlich Überstrom-, Überspannungs- und Kurzschlussschutz sowie 2 MOPP-Isolation — schützen sowohl angeschlossene Geräte als auch Patienten und machen es ideal für den Dauerbetrieb in anspruchsvollen medizinischen Umgebungen.
Das energieeffiziente Design reduziert die Standby-Leistungsaufnahme und unterstützt Geräte, die über längere Zeiträume mit Strom versorgt bleiben, wie Patientenmonitore, tragbare Diagnosegeräte und klinische Sensoren.
Integration und Konnektivität
Die wandmontierte Bauform hält die Stromquelle außer Sichtweite und ermöglicht zugleich einfachen Zugang für Wartungsarbeiten. Standard-DC-Ausgangsstecker können an spezifische Hardwareanforderungen angepasst werden, wodurch die Integration für eine Vielzahl von medizinischen und Laborgeräten nahtlos erfolgt. Das neutrale, professionelle Gehäuse fügt sich in klinische oder Krankenhausumgebungen ein.
Anwendungen und Einsatzbereiche
Die ATM012T / ATM012A4‑W Serie ist optimiert für:
- Patientenmonitore
- Tragbare Diagnosegeräte
- Klinische Sensoren und Laborinstrumente
- Kleine Medizinelektronik, die kontinuierliche, stabile Stromversorgung benötigt
Diese Anwendungen profitieren von dem geregelten Ausgang der Serie mit geringer Restwelligkeit, wodurch genaue Messwerte und ein zuverlässiger Gerätebetrieb in medizinischen Umgebungen gewährleistet werden.
Support und Garantie
Die ATM012T / ATM012A4‑W wird mit einer einjährigen Garantie und technischem Support für die Geräteintegration geliefert. Anpassungsoptionen umfassen DC-Steckertyp, Kabellänge und Stecker-Konfiguration, sodass eine präzise Anpassung an die Anforderungen Ihres Projekts möglich ist.
FAQ
Q1: Was macht diese Serie für medizinische Geräte geeignet?
A1: Sie entspricht den IEC/EN/ANSI/AAMI ES60601-1 Standards und bietet 2 MOPP-Isolation, was die Patientensicherheit und den zuverlässigen Betrieb empfindlicher Geräte gewährleistet.
Q2: Kann die ATM012T / ATM012A4‑W weltweit eingesetzt werden?
A2: Ja. Mit universellem AC-Eingang (100–240 VAC) und konfigurierbaren Steckeroptionen kann sie weltweit eingesetzt werden.
Q3: Welche Geräte sind mit diesem Medizinnetzteil kompatibel?
A3: Geeignet für niederleistungsfähige medizinische Geräte wie Patientenmonitore, tragbare Diagnosegeräte, klinische Sensoren und kleine Laborinstrumente.
Q4: Wie schützt dieses Netzteil angeschlossene Geräte?
A4: Es beinhaltet Überstrom-, Überspannungs- und Kurzschlussschutz sowie 2 MOPP-Isolation, wodurch sowohl das Gerät als auch die Patienten geschützt werden.
Q5: Können der DC-Stecker oder die Kabellänge angepasst werden?
A5: Ja. Die Serie unterstützt kundenspezifische DC-Steckverbinder, Kabellängen und Stecker-Konfigurationen, um projektbezogene Anforderungen zu erfüllen.
