低纹波、低噪声电源

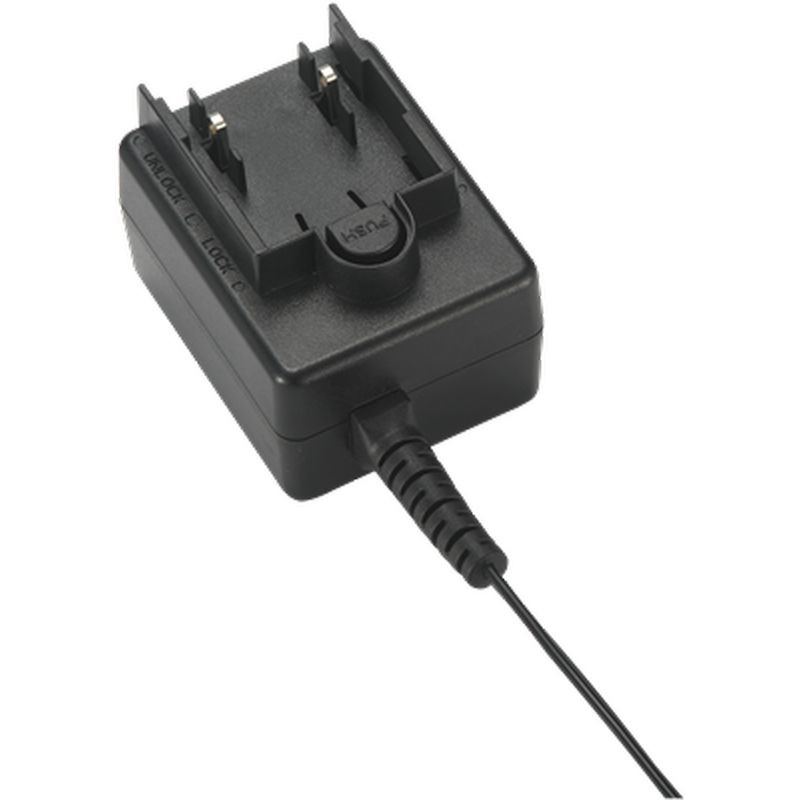

ATM012A4-WXXXV
ATM012A4-WXXXV
XXX = 输出电压
V : 可更换插头
特点:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 防护方式: 2 X MOPP
* 100-240VAC 通用输入
* 稳压输出，低纹波噪声电源
* 符合安全机构要求并通过 EMI/EMS 认证
* 可提供修改和定制设计
* 2年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 功率 |
|---|---|---|---|
| ATM012A4-W050V□ | 5.0V | 2.00A | 10.00W |
| ATM012A4-W051V□ | 5.0V | 3.00A | 15.00W |
| ATM012A4-W052V□ | 5.1V | 2.40A | 12.24W |
| ATM012A4-W062V□ | 6.2V | 2.00A | 12.40W |
| ATM012A4-W090V□ | 9.0V | 1.33A | 11.97W |
| ATM012A4-W120V□ | 12.0V | 1.00A | 12.00W |
| ATM012A4-W240V□ | 24.0V | 0.50A | 12.00W |
规格细节
| 输入 | |
|---|---|
| 电压 | 100-240 VAC |
| 线频 | 50-60Hz |
| 电流 | 0.5A-0.2A |
| 保护 | 内部初级电流保险丝 |
| 配置 | V：可更换插头 |
| 输出 | |
| 负载调节 | ± 5% (典型) |
| 纹波 & 噪声 | ≤ 2% Vp-p @ 满载 |
| 瞬态 (动态) 响应 | 0.5mS 于50%负载变化 |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥ 10mS @ 满载 |
| 上升时间 | < 50mS |
| 保护 | 短路保护/ 过压保护/ 过流保护 |
| 安全认证 | |
| 认证 | CB / UL / cUL / FCC / TUV / CE / UKCA / PSE / BSMI / CCC / RCM |
| 电气 | |
| 拓扑 | 反激式开关拓扑 |
| 介电耐压 | 4,000VAC Primary - Secondary |
| 接触电流 (患者) | < 100µA |
| 漏电流 | < 100µA |
| 效率 | 符合 DoE Level VI, ErP Stage 2, CoC Tier 2 |
| 电磁兼容 (EMC) 标准 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 在25°C 按 Telcordia SR-332 计算为300,000小时 |
| 环境 | |
| 工作温度 | -20 to +40°C |
| 存储温度 | -20 to +80°C |
| 工作海拔 | 5,000M |
| 相对湿度 | 工作: 20 to 80% RH, 存储: 10 to 90% RH |
| 冷却 | 自然对流冷却 |
| 机械 | |
| 外壳尺寸 | L 59 x W 46 x H 40.5 (mm) |
| 重量 | 116g (参考) |
ATM012T-WXXX□
ATM012T-WXXX□
XXX = 输出电压
□ = U : 美国插头
□ = E : 欧盟插头
□ = B : 英国插头
□ = A : 澳大利亚插头
□ = V : 可更换插头
特点：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 防护方式：2 X MOPP
* 100-240VAC 通用输入
* 稳压输出，低纹波噪声
* 符合安全机构要求并通过 EMI/EMS 认证
* 可提供修改和定制设计
* 2年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 功率 |
|---|---|---|---|
| ATM012T-W033□ | 3.3V | 2.00A | 6.6W |
| ATM012T-W050□ | 5.0V | 2.00A | 10.00W |
| ATM012T-W050□U | 5.0V | 2.00A | 10.00W |
| ATM012T-W051□ | 5.0V | 3.00A | 15W |
| ATM012T-W060□ | 5.9V | 2.00A | 11.8W |
| ATM012T-W062□ | 6.2V | 2.00A | 12.4W |
| ATM012T-W090□ | 9.0V | 1.20A | 10.8W |
| ATM012T-W120□ | 12.0V | 1.00A | 12.0W |
| ATM012T-W150□ | 15.0V | 0.80A | 12.0W |
| ATM012T-W180□ | 18.0V | 0.67A | 12.0W |
| ATM012T-W240□ | 24.0V | 0.50A | 12.0W |

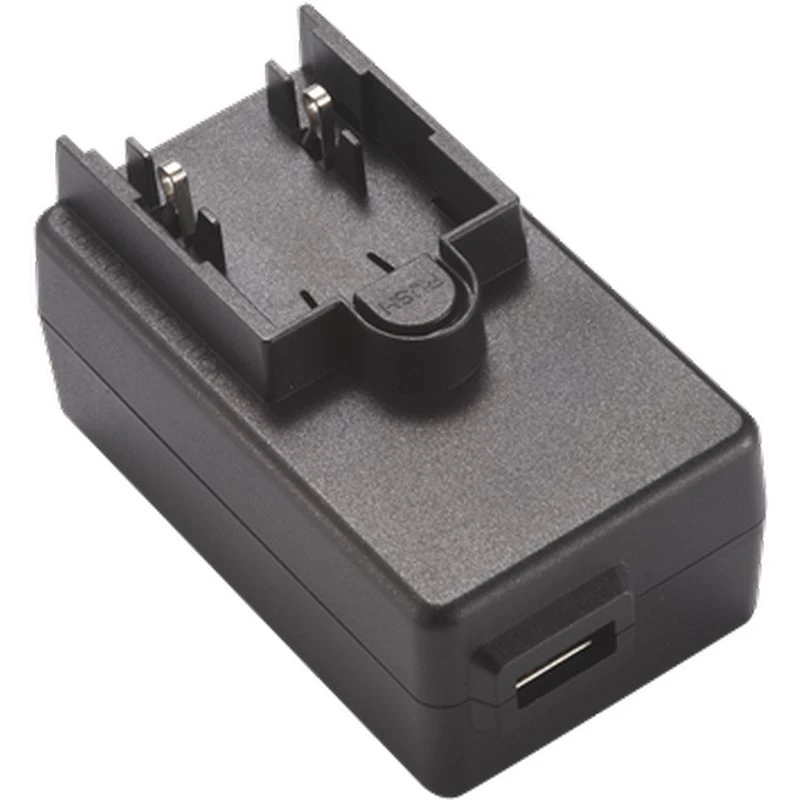

* 后缀 □"U" 表示带 USB A 接口
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240 VAC |
| 线路频率 | 50-60Hz |
| 电流 | 0.32A - 0.19A |
| 保护措施 | 内部初级电流保险丝 |
| 配置 | U 表示 美国插头, E 表示 欧盟插头, B 表示 英国插头, A 表示 澳大利亚插头, C 表示 中国插头, V 表示 可更换插头 |
| 输出 | |
| 负载调整率 | ± 5%（典型） |
| 纹波与噪声 | 在满载时 ≤2% Vp-p |
| 瞬态（动态）响应 | 在50%负载变化时 0.5ms |
| 启动时间 | < 3,000ms |
| 保持时间 | ≥ 10ms @ Full Load |
| 上升时间 | < 50ms |
| 保护 | 短路保护/ 过压保护/ 过流保护 |
| 安全认证 | |
| 适用于美国 | CB / UL / cUL / FCC / PSE / BSMI |
| 适用于欧洲 | CB / T-mark / CE |
| 适用于英国 | CB / UKCA |
| 适用于澳大利亚 | CB / RCM |
| 适用于中国 | CB / CCC |
| 电气 | |
| 拓扑结构 | 开关反激式 |
| 耐电强度 | 4,000VAC 初级 - 次级 |
| 接触电流（患者） | < 100µA |
| 漏电流 | < 100µA |
| 效率 | Meet DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 标准 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF（平均无故障时间） | 按 Telcordia SR-332 计算，25°C 时为 300,000 小时 |
| 环境 | |
| 工作温度 | -20 to +40°C |
| 存储温度 | -20 to +80°C |
| 工作海拔 | 5,000M |
| 相对湿度 | 工作：20 to 80% RH, 存储：10 to 90% RH |
| 散热 | 自然对流散热 |
| 机械 | |
| 外形尺寸 | U - L 80.2 x W 46 x H 57.5 (mm) E - L 80.2 x W 46 x H 68.7 (mm) B - L 80.2 x W 49.6 x H 62.7 (mm) A - L 80.2 x W 46 x H 57.5 (mm) C - L 80.2 x W 46 x H 57.5 (mm) V - L 80.2 x W 46 x H 40.5 (mm) |
| 重量 | U: 140g / E: 145g / B: 148g A: 144g / C: 140g / V: 140g (Ref.) |
概述
ATM012T / ATM012A4‑W 系列 12W 医用壁挂式电源
ATM012T / ATM012A4‑W 系列是一款 12W 壁挂式医用电源，专为需要可靠且安全外部供电的医疗设备设计。该适配器按严苛的 IEC/EN/ANSI/AAMI ES60601-1 标准设计，确保临床环境中患者和设备的安全。其紧凑的壁挂式设计在节省空间的同时保持高电气隔离并完全符合医疗安全要求。
凭借通用交流输入和多种直流连接器选项，该系列适用于全球部署，为医疗设备制造商提供灵活、全球兼容的电源解决方案。
低纹波噪声下的可靠性能
这款低纹波噪声电源提供稳压直流输出，支持敏感的医疗电子设备，确保稳定运行并将电干扰降到最低。集成的保护功能——包括过流、过压、短路保护和 2 MOPP 隔离——保护连接的设备和患者，使其非常适合在要求高的医疗环境中持续运行。
节能设计降低待机功耗，支持长期通电运行的设备，例如病人监护仪、便携式诊断工具和临床传感器等。
集成与连接性
壁挂式外形将电源置于不妨碍的位置，同时便于维护访问。标准直流输出连接器可定制以适配特定硬件要求，使其能无缝集成到各种医疗和实验室设备中。中性、专业的外壳可融入临床或医院环境。
应用和使用场景
ATM012T / ATM012A4‑W 系列针对以下场景进行了优化：
- 病人监护设备
- 便携式诊断仪器
- 临床传感器和实验室仪器
- 需要持续、稳定供电的小型医疗电子设备
这些应用可从本系列的稳压低纹波输出中受益，确保医疗环境中的读数准确和设备可靠运行。
支持与保修
ATM012T / ATM012A4‑W 随附 一年保修和设备集成的技术支持。定制选项包括直流连接器类型、线缆长度和插头配置，可精确适配您项目的需求。
常见问题
问1：是什么让该系列适用于医疗设备？
答1：它符合 IEC/EN/ANSI/AAMI ES60601-1 标准并提供 2 MOPP 隔离，确保患者安全和敏感设备的可靠运行。
问2：ATM012T / ATM012A4‑W 能否在全球使用？
答2：可以。凭借通用交流输入（100–240 VAC）和可配置的插头选项，可在全球部署。
问3：哪些设备与此医用电源兼容？
答3：适用于低功耗医疗设备，例如病人监护仪、便携式诊断工具、临床传感器和小型实验室仪器。
问4：该电源如何保护连接的设备？
答4：它包含过流、过压、短路保护和 2 MOPP 隔离，保护设备和患者。
问5：直流连接器或线缆长度可以定制吗？
答5：可以。系列支持定制直流连接器、线缆长度和插头配置，以满足项目特定需求。
