低リップルノイズ電源

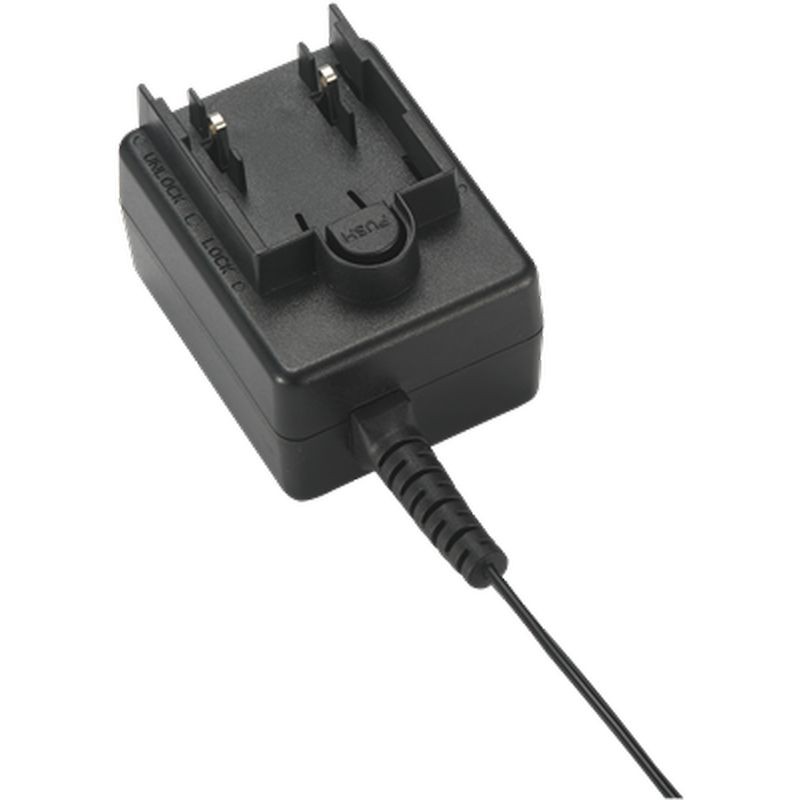

ATM012A4-WXXXV
ATM012A4-WXXXV
XXX = 出力電圧
V : 交換可能なプラグ
特長：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 保護手段: 2 X MOPP
* 100-240VAC ユニバーサル入力
* 低リップルノイズの安定化出力電源
* 安全機関の要件を満たし、EMI/EMS認証済み
* 改造およびカスタム設計対応可
* 2年保証
出力仕様
| モデル | 出力電圧 | 出力電流 | 出力(W) |
|---|---|---|---|
| ATM012A4-W050V□ | 5.0V | 2.00A | 10.00W |
| ATM012A4-W051V□ | 5.0V | 3.00A | 15.00W |
| ATM012A4-W052V□ | 5.1V | 2.40A | 12.24W |
| ATM012A4-W062V□ | 6.2V | 2.00A | 12.40W |
| ATM012A4-W090V□ | 9.0V | 1.33A | 11.97W |
| ATM012A4-W120V□ | 12.0V | 1.00A | 12.00W |
| ATM012A4-W240V□ | 24.0V | 0.50A | 12.00W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 電源周波数 | 50-60Hz |
| 電流 | 0.5A-0.2A |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | V は交換可能なプラグ |
| 出力 | |
| 負荷変動率 | ± 5% (代表値) |
| リップル & ノイズ | ≤ 2% Vp-p @ フル負荷 |
| 過渡（動的）応答 | 50%負荷変動時: 0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ フル負荷 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 |
| 安全承認 | |
| 認証 | CB / UL / cUL / FCC / TUV / CE / UKCA / PSE / BSMI / CCC / RCM |
| 電気的特性 | |
| 回路方式 | スイッチング・フライバック |
| 耐電圧 | 4,000VAC 一次 - 二次 |
| 接触電流（患者） | < 100µA |
| 漏れ電流 | < 100µA |
| 効率 | DoE Level VI、ErP Stage 2、CoC Tier 2 に適合 |
| EMC 規格 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| 平均故障間隔 (MTBF) | Telcordia SR-332 による、25°C における算出稼働時間 300,000時間 |
| 環境 | |
| 動作温度 | -20〜+40°C |
| 保存温度 | -20〜+80°C |
| 使用高度 | 5,000M |
| 相対湿度 | 動作時: 20〜80% RH, 保存時: 10〜90% RH |
| 冷却 | 自然対流冷却 |
| 機械的仕様 | |
| ケース寸法 | L 59 x W 46 x H 40.5 (mm) |
| 重量 | 116g (参考値) |
ATM012T-WXXX□
ATM012T-WXXX□
XXX = 出力電圧
□ = U : US Plug
□ = E : EU Plug
□ = B : UK Plug
□ = A : AU Plug
□ = V : Changeable Plug
特長:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 保護手段: 2 X MOPP
* 100-240VAC ユニバーサル入力
* 低リップルノイズのレギュレート出力
* 安全規制要件適合および EMI/EMS 認証済み
* 改造およびカスタム設計対応可能
* 2年保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | 定格出力 (W) |
|---|---|---|---|
| ATM012T-W033□ | 3.3V | 2.00A | 6.6W |
| ATM012T-W050□ | 5.0V | 2.00A | 10.00W |
| ATM012T-W050□U | 5.0V | 2.00A | 10.00W |
| ATM012T-W051□ | 5.0V | 3.00A | 15W |
| ATM012T-W060□ | 5.9V | 2.00A | 11.8W |
| ATM012T-W062□ | 6.2V | 2.00A | 12.4W |
| ATM012T-W090□ | 9.0V | 1.20A | 10.8W |
| ATM012T-W120□ | 12.0V | 1.00A | 12.0W |
| ATM012T-W150□ | 15.0V | 0.80A | 12.0W |
| ATM012T-W180□ | 18.0V | 0.67A | 12.0W |
| ATM012T-W240□ | 24.0V | 0.50A | 12.0W |

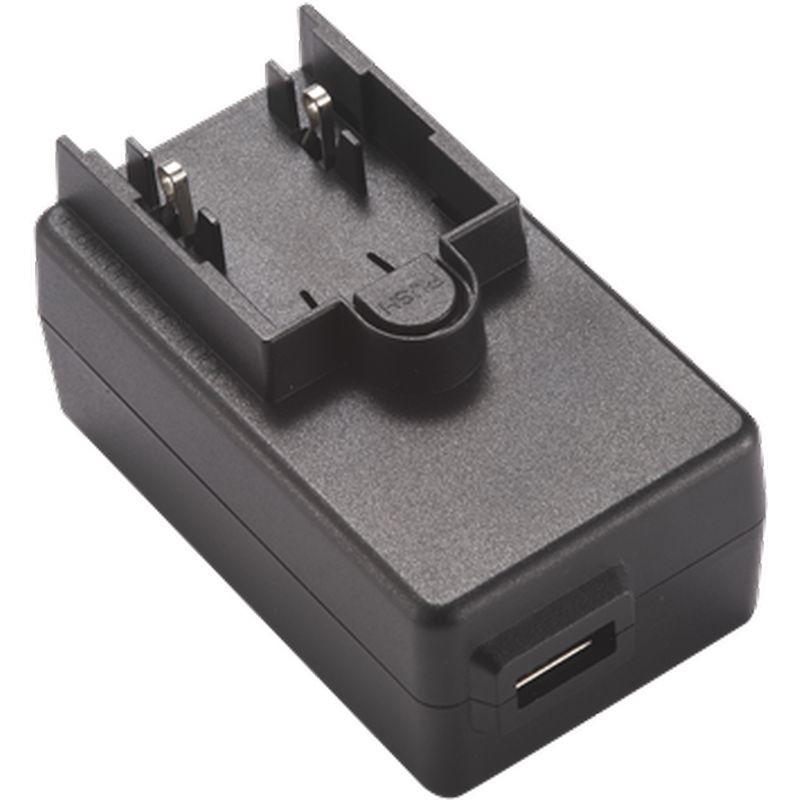

* 接尾辞 □"U" は USB Aポート付き
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| ライン周波数 | 50-60Hz |
| 電流 | 0.32A - 0.19A |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | U は US プラグ, E は EU プラグ, B は UK プラグ, A は AU プラグ, C は CN プラグ, V は 交換式プラグ |
| 出力 | |
| 負荷規制 | ± 5% (典型値) |
| リップルおよびノイズ | ≤2% Vp-p @ フルロード |
| 過渡（動的）応答 | 50% 負荷変動で 0.5ms |
| 起動時間 | < 3,000ms |
| ホールドアップ時間 | ≥ 10ms @ フルロード |
| 立ち上がり時間 | < 50ms |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 |
| 安全認証 | |
| 米国向け | CB / UL / cUL / FCC / PSE / BSMI |
| 欧州向け | CB / T-mark / CE |
| 英国向け | CB / UKCA |
| オーストラリア向け | CB / RCM |
| 中国向け | CB / CCC |
| 電気特性 | |
| 回路方式 | スイッチング・フライバック |
| 耐電圧 | 4,000VAC 一次 - 二次間 |
| 接触電流（患者） | < 100µA |
| 漏れ電流 | < 100µA |
| 効率 | DoE Level VI、ErP Stage 2、CoC Tier 2 に準拠 |
| EMC 基準 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| 平均故障間隔 (MTBF) | 25°C における算出値 300,000 時間、Telcordia SR-332 による |
| 環境条件 | |
| 動作温度 | -20 to +40°C |
| 保存温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時: 20 to 80% RH, 保存時: 10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械的仕様 | |
| ケース寸法 | U - 長さ 80.2 x 幅 46 x 高さ 57.5 (mm) E - 長さ 80.2 x 幅 46 x 高さ 68.7 (mm) B - 長さ 80.2 x 幅 49.6 x 高さ 62.7 (mm) A - 長さ 80.2 x 幅 46 x 高さ 57.5 (mm) C - 長さ 80.2 x 幅 46 x 高さ 57.5 (mm) V - 長さ 80.2 x 幅 46 x 高さ 40.5 (mm) |
| 重量 | U: 140g / E: 145g / B: 148g A: 144g / C: 140g / V: 140g (参考値) |
概要
ATM012T / ATM012A4‑W シリーズ 12W 医療用壁掛け電源
ATM012T / ATM012A4‑W シリーズは、信頼性と安全な外部電源を必要とする医療機器向けに設計された12Wの壁掛け型医療用電源です。厳格なIEC/EN/ANSI/AAMI ES60601-1 規格に適合するよう設計されており、本アダプタは臨床環境における患者と機器の安全を確保します。コンパクトな壁掛け設計により省スペースを実現しつつ、高い電気絶縁と医療安全要件への完全な準拠を維持します。
ユニバーサルAC入力と複数のDCコネクタオプションを備え、本シリーズは国際展開に適しており、医療機器メーカーに柔軟でグローバルに互換性のある電源ソリューションを提供します。
低リップルノイズによる信頼性の高い性能
低リップルノイズのこの電源は、敏感な医療用電子機器を支える安定化されたDC出力を供給し、安定した動作と最小限の電気的干渉を確保します。内部保護機能として、過電流、過電圧、短絡保護、および2 MOPP 絶縁を備え、接続された機器と患者の双方を保護するため、厳しい医療環境での継続運転に最適です。
省エネ設計により待機時の消費電力を低減し、患者モニター、携帯型診断機器、臨床センサーなど、長時間電源が入ったままのデバイスをサポートします。
統合と接続性
壁掛け形式は電源を邪魔にならない場所に保持しつつ、保守時のアクセスを容易にします。標準のDC出力コネクタは特定のハードウェア要件に合わせてカスタマイズ可能で、さまざまな医療機器や研究機器への統合をシームレスにします。ニュートラルでプロフェッショナルな筐体は臨床現場や病院の環境に馴染みます。
用途と使用例
ATM012T / ATM012A4‑W シリーズは以下に最適化されています：
- 患者モニター
- 携帯型診断機器
- 臨床用センサーおよび研究室用機器
- 連続的かつ安定した電源を必要とする小型医療電子機器
これらの用途は、低リップルノイズの安定化出力の恩恵を受け、医療環境における正確な計測と信頼性の高い機器動作を実現します。
サポートと保証
ATM012T / ATM012A4‑W には 1年間の保証と機器統合のための技術サポートが付属します。カスタマイズオプションにはDCコネクタの種類、ケーブル長、プラグの構成が含まれ、プロジェクトの要件に合わせて正確に適応できます。
よくある質問
問1: このシリーズはなぜ医療機器に適しているのですか？
答1: IEC/EN/ANSI/AAMI ES60601-1 規格に準拠し、2 MOPP 絶縁を提供するため、患者の安全と敏感な機器の信頼性の高い動作を確保します。
問2: ATM012T / ATM012A4‑W は世界中で使用できますか？
答2: はい。ユニバーサルAC入力（100–240 VAC）とプラグオプションの設定により、世界中で展開可能です。
問3: この医療用電源と互換性のある機器は何ですか？
答3: 患者モニター、携帯型診断機器、臨床用センサー、小型の研究用機器など、低消費電力の医療機器に適しています。
問4: この電源は接続機器をどのように保護しますか？
答4: 過電流、過電圧、短絡保護、および2 MOPP 絶縁を備えており、機器と患者の双方を保護します。
問5: DCコネクタやケーブル長はカスタマイズ可能ですか？
答5: はい。本シリーズは、プロジェクト固有の要件に合わせてカスタムのDCコネクタ、ケーブル長、プラグ構成に対応します。
