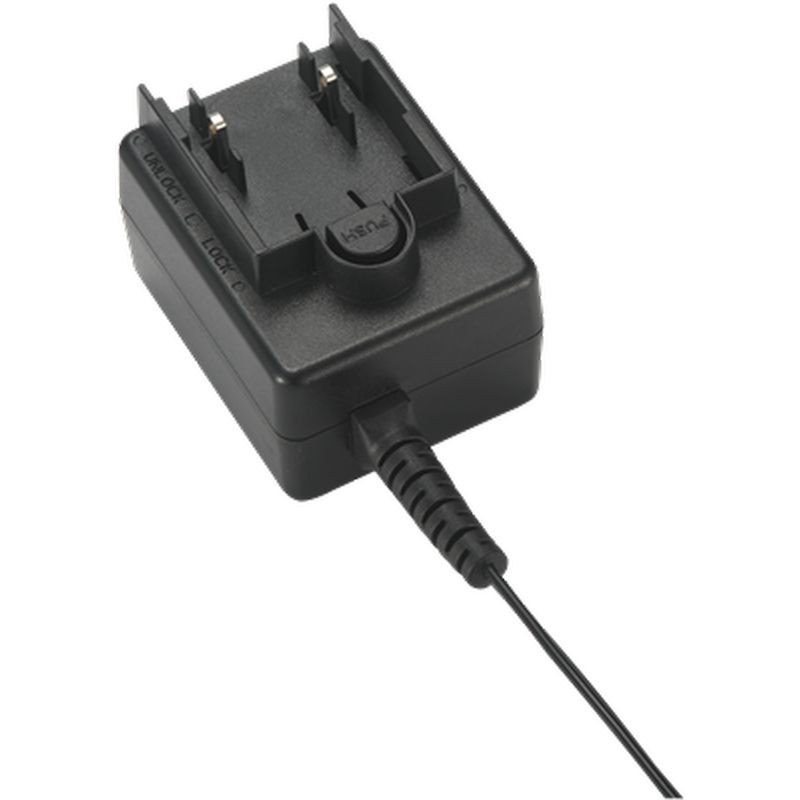

醫療交流轉直流電源供應器，12W 壁掛式穩定供電
ATM012A4-WXXXV
ATM012A4-WXXXV
XXX = 輸出電壓
V : 可更換插頭
特點:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 防護方式: 2 X MOPP
* 100-240VAC 通用輸入
* 穩壓輸出且低紋波噪音電源
* 符合安全機構要求並通過 EMI/EMS 認證
* 提供修改與客製化設計
* 2 年保固
輸出規格
| 型號 | 輸出電壓 | 輸出電流 | 瓦特 |
|---|---|---|---|
| ATM012A4-W050V□ | 5.0V | 2.00A | 10.00W |
| ATM012A4-W051V□ | 5.0V | 3.00A | 15.00W |
| ATM012A4-W052V□ | 5.1V | 2.40A | 12.24W |
| ATM012A4-W062V□ | 6.2V | 2.00A | 12.40W |
| ATM012A4-W090V□ | 9.0V | 1.33A | 11.97W |
| ATM012A4-W120V□ | 12.0V | 1.00A | 12.00W |
| ATM012A4-W240V□ | 24.0V | 0.50A | 12.00W |
規格明細
| 輸入 | |
|---|---|
| 電壓 | 100-240 VAC |
| 線路頻率 | 50-60Hz |
| 電流 | 0.5A-0.2A |
| 保護 | Internal Primary Current Fuse |
| 配置 | V 表示可更換插頭 |
| 輸出 | |
| 負載調整 | ± 5% (Typical) |
| 紋波與雜訊 | ≤ 2% Vp-p @ Full Load |
| 瞬態（動態）響應 | 0.5mS with 50% Load Change |
| 啟動時間 | < 3,000mS |
| 保持時間 | ≥ 10mS @ Full Load |
| 上升時間 | < 50mS |
| 保護 | 短路保護/ 過電壓保護/ 過電流保護 |
| 安全認證 | |
| 認證 | CB / UL / cUL / FCC / TUV / CE / UKCA / PSE / BSMI / CCC / RCM |
| 電氣 | |
| 拓撲 | 反激式開關拓撲 |
| 耐電壓 | 4,000VAC 初級 - 次級 |
| 接觸電流（病患） | < 100µA |
| 漏電流 | < 100µA |
| 效率 | Meet DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 標準 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 Calculated Hours at 25°C, by Telcordia SR-332 |
| 環境 | |
| 操作溫度 | -20 to +40°C |
| 儲存溫度 | -20 to +80°C |
| 操作海拔 | 5,000M |
| 相對濕度 | 操作: 20 to 80% RH, 儲存: 10 to 90% RH |
| 冷卻方式 | Natural Convection Cooling |
| 機械 | |
| 外殼尺寸 | L 59 x W 46 x H 40.5 (mm) |
| 重量 | 116g (Ref.) |
ATM012T-WXXX□
ATM012T-WXXX□
XXX = 輸出電壓
□ = U : US Plug
□ = E : EU Plug
□ = B : UK Plug
□ = A : AU Plug
□ = V : Changeable Plug
特色：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 保護方式：2 X MOPP
* 100-240VAC 通用輸入
* 穩壓輸出，低漣波噪聲
* 符合安全機構要求並通過 EMI/EMS 認證
* 可提供修改與客製化設計
* 2 年保固
輸出規格
| 型號 | 輸出電壓 | 輸出電流 | 功率 (W) |
|---|---|---|---|
| ATM012T-W033□ | 3.3V | 2.00A | 6.6W |
| ATM012T-W050□ | 5.0V | 2.00A | 10.00W |
| ATM012T-W050□U | 5.0V | 2.00A | 10.00W |
| ATM012T-W051□ | 5.0V | 3.00A | 15W |
| ATM012T-W060□ | 5.9V | 2.00A | 11.8W |
| ATM012T-W062□ | 6.2V | 2.00A | 12.4W |
| ATM012T-W090□ | 9.0V | 1.20A | 10.8W |
| ATM012T-W120□ | 12.0V | 1.00A | 12.0W |
| ATM012T-W150□ | 15.0V | 0.80A | 12.0W |
| ATM012T-W180□ | 18.0V | 0.67A | 12.0W |
| ATM012T-W240□ | 24.0V | 0.50A | 12.0W |

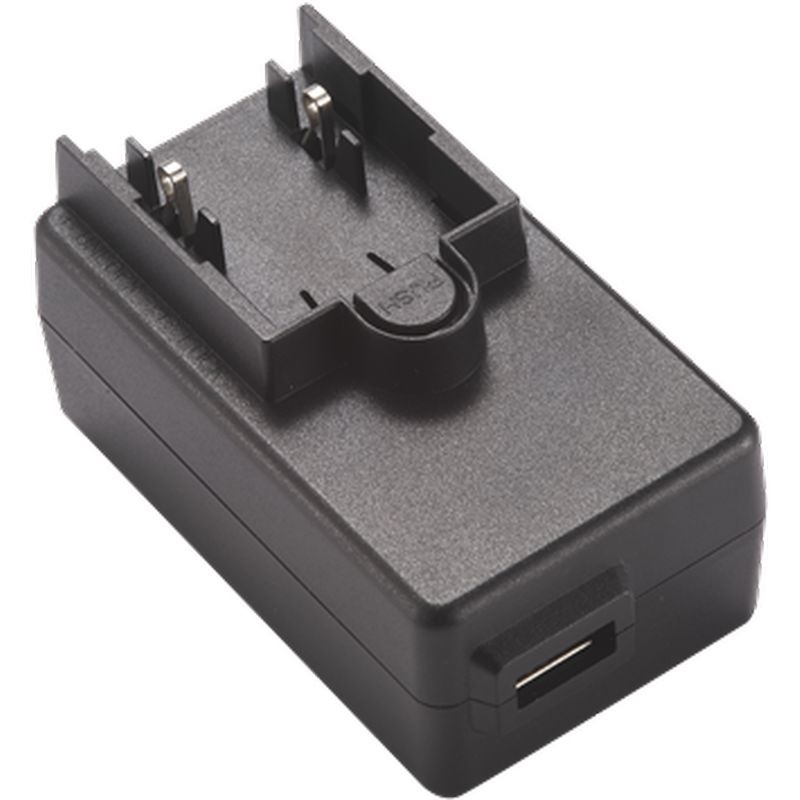

* 後綴 □"U" 表示具 USB A 埠
規格詳情
| 輸入 | |
|---|---|
| 電壓 | 100-240 VAC |
| 電源頻率 | 50-60Hz |
| 電流 | 0.32A - 0.19A |
| 保護 | Internal Primary Current Fuse |
| 配置 | U 代表 美國插頭, E 代表 歐規插頭, B 代表 英國插頭, A 代表 澳洲插頭, C 代表 中國插頭, V 代表 可更換插頭 |
| 輸出 | |
| 負載調整率 | ± 5% (典型) |
| 漣波與噪聲 | ≤2% Vp-p @ 滿載 |
| 瞬態（動態）響應 | 0.5ms（對 50% 負載變化） |
| 啟動時間 | < 3,000ms |
| 保持時間 | ≥ 10ms @ 滿載 |
| 上升時間 | < 50ms |
| 保護 | 短路保護 / 過電壓保護 / 過電流保護 |
| 安全認證 | |
| 美國 | CB / UL / cUL / FCC / PSE / BSMI |
| 歐洲 | CB / T-mark / CE |
| 英國 | CB / UKCA |
| 澳洲 | CB / RCM |
| 中國 | CB / CCC |
| 電氣 | |
| 拓撲 | Switching Flyback |
| 耐電介強度 | 4,000VAC 初級 - 次級 |
| 接觸電流（病患） | < 100µA |
| 漏電流 | < 100µA |
| 效率 | 符合 DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 標準 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 計算小時（25°C），依 Telcordia SR-332 |
| 環境 | |
| 工作溫度 | -20 至 +40°C |
| 儲存溫度 | -20 至 +80°C |
| 工作海拔 | 5,000M |
| 相對濕度 | 工作：20 至 80% RH, 儲存：10 至 90% RH |
| 散熱 | 自然對流散熱 |
| 機械 | |
| 外殼尺寸 | U - 長 80.2 x 寬 46 x 高 57.5 (mm) E - 長 80.2 x 寬 46 x 高 68.7 (mm) B - 長 80.2 x 寬 49.6 x 高 62.7 (mm) A - 長 80.2 x 寬 46 x 高 57.5 (mm) C - 長 80.2 x 寬 46 x 高 57.5 (mm) V - 長 80.2 x 寬 46 x 高 40.5 (mm) |
| 重量 | U: 140g / E: 145g / B: 148g A: 144g / C: 140g / V: 140g (參考) |
概覽
ATM012T / ATM012A4‑W 系列 12W 醫療用插牆式交流轉直流電源供應器
ATM012T / ATM012A4‑W 系列為需要可靠且安全外部電源的醫療裝置所設計之 12W 插牆式醫療電源。此款適配器依據 IEC/EN/ANSI/AAMI ES60601-1 標準嚴格設計，確保臨床環境中病患與設備的安全。作為一款高性能的交流轉直流電源供應器，其緊湊的壁掛式設計提供節省空間的解決方案，同時維持高電隔離並完全符合醫療安全要求。
具備寬電壓交流輸入並提供多種直流接頭選項，本系列適合國際部署，為醫療設備製造商提供靈活、全球相容的電源解決方案。
低漣波噪音下的可靠效能
此低漣波噪音交流轉直流電源供應器輸出穩壓直流，支援敏感的醫療電子設備，確保穩定運作並減少電氣干擾。內建保護機制──包括過電流、過電壓、短路保護以及 2 MOPP 隔離──可保護連接的設備與病患，使其成為在嚴苛醫療環境中連續運作的理想選擇。
節能設計降低待機耗電，支援長時間通電的設備，如病患監護器、便攜式診斷工具與臨床感測器等。
整合與連接性
壁掛式外觀可將電源置於不干擾位置，且便於維護取用。這款交流轉直流電源供應器的標準直流輸出接頭可依特定硬體需求客製化，讓各類醫療與實驗室設備的整合變得無縫。中性且專業的外殼設計能融入診療或醫院環境。
應用與使用情境
ATM012T / ATM012A4‑W 系列最佳化於：
- 病患監護裝置
- 便攜式診斷儀器
- 臨床感測器與實驗室儀器
- 需要持續、穩定供電的小型醫療電子設備
這些應用得益於本系列低漣波且受控的輸出，確保醫療環境中的讀值準確與設備可靠運作。
支援與保固
ATM012T / ATM012A4‑W 附有一年保固及裝置整合的技術支援。身為專業的交流轉直流電源供應器供應商，我們提供的客製化選項包含直流接頭類型、線長與插頭配置，可精確調整以符合您專案的需求。
常見問題
問1：是什麼讓此系列適用於醫療裝置？
答1：它符合 IEC/EN/ANSI/AAMI ES60601-1 標準並提供 2 MOPP 隔離，確保病患安全及敏感設備的可靠運作。
問2：ATM012T / ATM012A4‑W 能在全球使用嗎？
答2：可以。具備寬電壓交流輸入 (100–240 VAC) 與可配置的插頭選項，可在全球部署。
問3：哪些裝置與此醫療電源相容？
答3：適用於低功耗醫療設備，如病患監護器、便攜式診斷工具、臨床感測器與小型實驗室儀器。
問4：此電源如何保護連接的設備？
答4：此款交流轉直流電源供應器包含過電流、過電壓、短路保護以及 2 MOPP 隔離，保護裝置與病患安全。
問5：直流接頭或線長可以客製化嗎？
答5：可以。本系列支援客製直流接頭、線長與插頭配置，以符合專案特定需求。
