저리플·저잡음 전원 공급장치

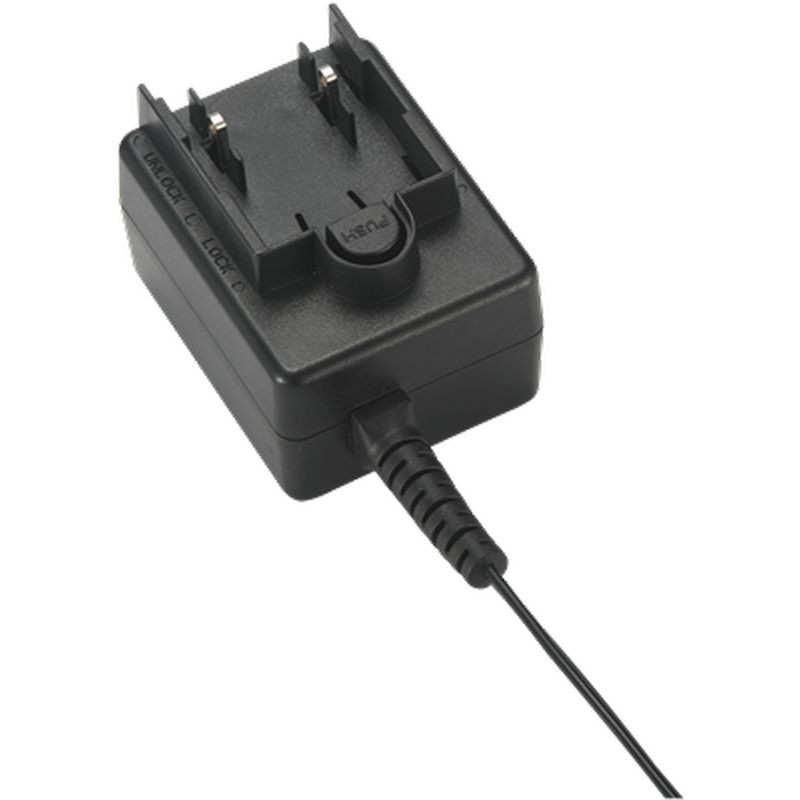

ATM012A4-WXXXV
ATM012A4-WXXXV
XXX = 출력 전압
V : 교체형 플러그
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 보호 수단: 2 X MOPP
* 100-240VAC 범용 입력
* 저 리플/저잡음의 정전압 출력 전원
* 안전 기관 요구사항 및 EMI/EMS 인증 획득
* 변경 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATM012A4-W050V□ | 5.0V | 2.00A | 10.00W |
| ATM012A4-W051V□ | 5.0V | 3.00A | 15.00W |
| ATM012A4-W052V□ | 5.1V | 2.40A | 12.24W |
| ATM012A4-W062V□ | 6.2V | 2.00A | 12.40W |
| ATM012A4-W090V□ | 9.0V | 1.33A | 11.97W |
| ATM012A4-W120V□ | 12.0V | 1.00A | 12.00W |
| ATM012A4-W240V□ | 24.0V | 0.50A | 12.00W |
상세 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 선 주파수 | 50-60Hz |
| 전류 | 0.5A-0.2A |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | V: 교체형 플러그 |
| 출력 | |
| 부하 조정 | ± 5% (Typical) |
| 리플 & 노이즈 | ≤ 2% Vp-p @ Full Load |
| 과도(동적) 응답 | 50% 부하 변화 시 0.5mS |
| 시동 시간 | < 3,000mS |
| 유지 시간 | ≥ 10mS @ Full Load |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호 |
| 안전 승인 | |
| 인증 | CB / UL / cUL / FCC / TUV / CE / UKCA / PSE / BSMI / CCC / RCM |
| 전기적 특성 | |
| 토폴로지 | 스위칭 Flyback |
| 절연 내력 | 4,000VAC Primary - Secondary |
| 접촉 전류(환자) | < 100µA |
| 누설 전류 | < 100µA |
| 효율 | DoE Level VI, ErP Stage 2, CoC Tier 2 충족 |
| EMC 표준 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF(평균 무고장 시간) | 25°C에서 Telcordia SR-332에 따라 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 저장 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH, 저장: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L 59 x W 46 x H 40.5 (mm) |
| 무게 | 116g (참조) |

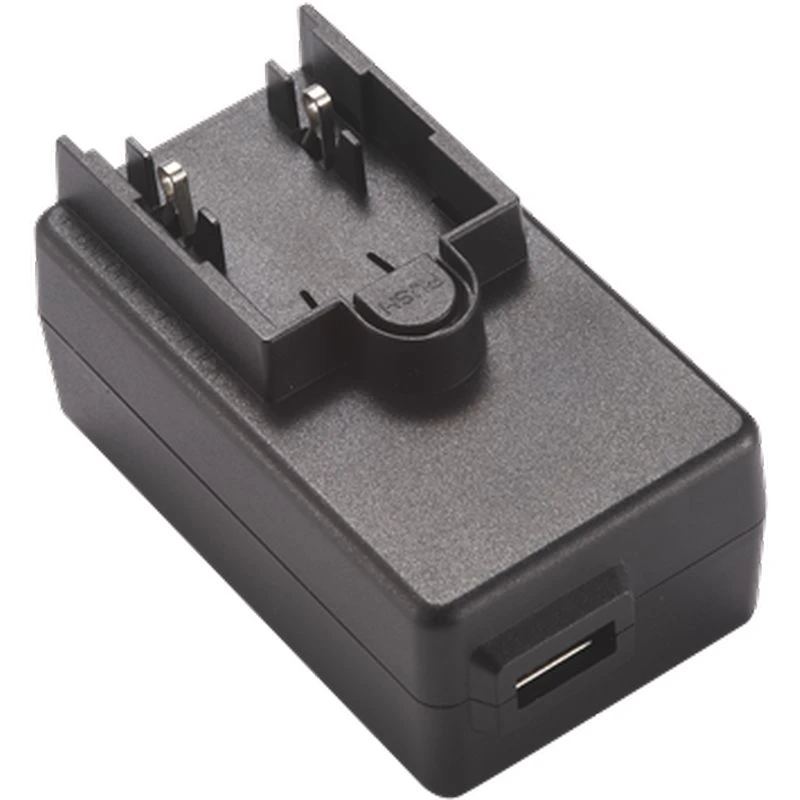

ATM012T-WXXX□
ATM012T-WXXX□
XXX = 출력 전압
□ = U : 미국 플러그
□ = E : 유럽 플러그
□ = B : 영국 플러그
□ = A : 호주 플러그
□ = V : 교체 가능한 플러그
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 보호 수단: 2 X MOPP
* 100-240VAC 범용 입력
* 낮은 리플 노이즈의 안정화된 출력
* 안전 기관 요구사항 및 EMI/EMS 인증
* 수정 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATM012T-W033□ | 3.3V | 2.00A | 6.6W |
| ATM012T-W050□ | 5.0V | 2.00A | 10.00W |
| ATM012T-W050□U | 5.0V | 2.00A | 10.00W |
| ATM012T-W051□ | 5.0V | 3.00A | 15W |
| ATM012T-W060□ | 5.9V | 2.00A | 11.8W |
| ATM012T-W062□ | 6.2V | 2.00A | 12.4W |
| ATM012T-W090□ | 9.0V | 1.20A | 10.8W |
| ATM012T-W120□ | 12.0V | 1.00A | 12.0W |
| ATM012T-W150□ | 15.0V | 0.80A | 12.0W |
| ATM012T-W180□ | 18.0V | 0.67A | 12.0W |
| ATM012T-W240□ | 24.0V | 0.50A | 12.0W |
* 접미사 □"U"는 USB A 포트 포함
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 0.32A - 0.19A |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | U: 미국 플러그, E: 유럽 플러그, B: 영국 플러그, A: 호주 플러그, C: 중국 플러그, V: 교체 가능한 플러그 |
| 출력 | |
| 부하 조정 | ± 5% (일반) |
| 리플 및 노이즈 | ≤2% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 50% 부하 변화 시 0.5ms |
| 기동 시간 | < 3,000ms |
| 홀드업 시간 | ≥ 10ms @ 정격 부하 |
| 상승 시간 | < 50ms |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 |
| 안전 인증 | |
| 미국용 | CB / UL / cUL / FCC / PSE / BSMI |
| 유럽용 | CB / T-mark / CE |
| 영국용 | CB / UKCA |
| 호주용 | CB / RCM |
| 중국용 | CB / CCC |
| 전기적 특성 | |
| 토폴로지 | 스위칭 플라이백 |
| 내전압 | 4,000VAC 1차 - 2차 |
| 접촉 전류(환자) | < 100µA |
| 누설 전류 | < 100µA |
| 효율 | DoE Level VI, ErP Stage 2, CoC Tier 2 충족 |
| EMC 표준 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | Telcordia SR-332에 따라 25°C에서 계산한 300,000시간 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH, 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | U - 길이(L) 80.2 x 폭(W) 46 x 높이(H) 57.5 (mm) E - 길이(L) 80.2 x 폭(W) 46 x 높이(H) 68.7 (mm) B - 길이(L) 80.2 x 폭(W) 49.6 x 높이(H) 62.7 (mm) A - 길이(L) 80.2 x 폭(W) 46 x 높이(H) 57.5 (mm) C - 길이(L) 80.2 x 폭(W) 46 x 높이(H) 57.5 (mm) V - 길이(L) 80.2 x 폭(W) 46 x 높이(H) 40.5 (mm) |
| 무게 | U: 140g / E: 145g / B: 148g A: 144g / C: 140g / V: 140g (참고) |
개요
ATM012T / ATM012A4‑W 시리즈 12W 의료용 벽걸이 전원 공급장치
ATM012T / ATM012A4‑W 시리즈는 신뢰할 수 있고 안전한 외부 전원을 필요로 하는 의료기기를 위해 설계된 12W 벽걸이형 의료용 전원 공급장치입니다. 엄격한 IEC/EN/ANSI/AAMI ES60601-1 표준에 맞춰 설계되어 임상 환경에서 환자와 장비의 안전을 보장합니다. 소형의 벽걸이형 설계는 공간 절약형 솔루션을 제공하면서 높은 전기적 절연과 의료 안전 요구사항에 대한 완전한 준수를 유지합니다.
범용 AC 입력과 다양한 DC 커넥터 옵션을 통해 이 시리즈는 국제적 배포에 적합하며, 의료기기 제조업체에 유연하고 글로벌 호환 가능한 전원 솔루션을 제공합니다.
낮은 리플 노이즈로 신뢰할 수 있는 성능
이 저리플 노이즈 전원 공급장치는 민감한 의료 전자장치를 지원하는 규격화된 DC 출력을 제공하여 안정적인 동작과 최소한의 전기적 간섭을 보장합니다. 과전류, 과전압, 단락 보호 등 통합 보호 기능과 2 MOPP 절연을 포함하여 연결된 장비와 환자 모두를 보호하므로 까다로운 의료 환경에서의 연속 운용에 이상적입니다.
에너지 효율적인 설계는 대기 전력 소비를 줄여 환자 모니터, 휴대형 진단 기기, 임상 센서 등 장시간 전원이 켜져 있는 장치를 지원합니다.
통합 및 연결성
벽걸이형 포맷은 전원원을 방해되지 않는 위치에 유지하면서 유지보수가 용이하도록 접근성을 제공합니다. 표준 DC 출력 커넥터는 특정 하드웨어 요구사항에 맞게 맞춤형으로 제공될 수 있어 다양한 의료 및 실험실 장비와의 통합을 원활하게 합니다. 중립적이고 전문적인 하우징은 임상 또는 병원 환경에 잘 어울립니다.
적용 분야 및 사용 사례
ATM012T / ATM012A4‑W 시리즈는 다음 용도로 최적화되어 있습니다:
- 환자 모니터링 장치
- 휴대형 진단 기기
- 임상 센서 및 실험실 기기
- 지속적이고 안정적인 전원이 필요한 소형 의료 전자기기
이들 응용 분야는 낮은 리플 노이즈를 가진 규격화된 출력으로부터 혜택을 받아 의료 환경에서 정확한 측정과 신뢰할 수 있는 장치 동작을 보장합니다.
지원 및 보증
ATM012T / ATM012A4‑W는 1년 보증과 장치 통합을 위한 기술 지원을 제공합니다. 맞춤화 옵션에는 DC 커넥터 유형, 케이블 길이 및 플러그 구성 등이 포함되어 프로젝트 요구사항에 정확하게 맞출 수 있습니다.
자주 묻는 질문
Q1: What makes this series suitable for medical devices?
A1: IEC/EN/ANSI/AAMI ES60601-1 표준을 준수하고 2 MOPP 절연을 제공하여 환자 안전과 민감한 장비의 신뢰할 수 있는 동작을 보장합니다.
Q2: Can the ATM012T / ATM012A4‑W be used globally?
A2: 예. 범용 AC 입력(100–240 VAC)과 구성 가능한 플러그 옵션으로 전 세계에 배포할 수 있습니다.
Q3: What devices are compatible with this medical power supply?
A3: 환자 모니터, 휴대형 진단 도구, 임상 센서 및 소형 실험실 기기와 같은 저전력 의료 장비에 적합합니다.
Q4: How does this power supply protect connected equipment?
A4: 과전류, 과전압, 단락 보호 및 2 MOPP 절연을 포함하여 장치와 환자 모두를 보호합니다.
Q5: Can the DC connector or cable length be customized?
A5: 예. 이 시리즈는 프로젝트별 요구사항에 맞게 DC 커넥터, 케이블 길이 및 플러그 구성을 맞춤 제공할 수 있습니다.
