Informationen
ATM600A5-FXXX□
XXX = Ausgangsspannung
□ = Leer : Open Frame (offene Bauform)
X : Gehäuseausführung
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1
* EMV : IEC60601-1-2
* Schutzmaßnahmen : 2 x MOPP
* IEC/EN/UL 62368-1
* Erfüllt IEC60335-1 & IEC61558-1/-2-16
* 12V / 0.6A Ausgang für Lüfter
* Wirkungsgrad bis zu 96%
* Überspannungskategorie III (OVC III)
* Geregelter Ausgang mit geringer Restwelligkeit und geringem Rauschen
* Modifizierte und kundenspezifische Ausführungen verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Ausgang für Lüfter | Leistung | ||
|---|---|---|---|---|---|---|
| Konvektion | Mit Lüfter | Konvektion | Mit Lüfter | |||
| ATM600A5-F120□ | 12.0V | 30.00A | 50.00A | 12V/0.6A | 360W | 600W |
| ATM600A5-F240□ | 24.0V | 16.70A | 25.00A | 12V/0.6A | 400W | 600W |
| ATM600A5-F480□ | 48.0V | 8.35A | 12.50A | 12V/0.6A | 400W | 600W |
| ATM600A5-F540□ | 54.0V | 7.41A | 11.12A | 12V/0.6A | 400W | 600W |
| ATM600A5-F560□ | 56.0V | 7.16A | 10.73A | 12V/0.6A | 400W | 600W |
Spezifikationsdetails
| Eingang | |
|---|---|
| Spannung | 100-240VAC (Nennwert) 90-264VAC (Bereich) |
| Netzfrequenz | 50-60Hz (Nennwert) 47-63Hz (Bereich) |
| Strom | 7.0-2.7A |
| Schutz | Interne primärseitige Stromsicherung |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Restwelligkeit & Rauschen | ≤1% Vss bei Volllast |
| Transientes (dynamisches) Verhalten | 0.5mS bei 50% Laständerung, typisch |
| Anlaufzeit | < 3,000mS |
| Überbrückungszeit | ≥10mS bei Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszulassungen | |
| CB / UL / cUL / FCC / CE / T-mark (TÜV) / CCC | |
| Elektrische Daten | |
| Topologie | LLC |
| Spannungsfestigkeit | 4,000VAC primär - sekundär |
| Berührungsstrom (Patient) / Ableitstrom | <100µA |
| Erdableitstrom | <5mA |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +50°C |
| Lagertemperatur | -20 bis +80°C (in Verpackung) |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% rF (nicht kondensierend) |
| Lagerung: 10 bis 90% rF (in Verpackung) | |
| Kühlung | 400W (12V 360W) mit Konvektionskühlung |
| 600W mit Zwangskühlung | |
| Mechanische Daten | |
| Abmessungen | Offene Bauform : L 127 × B 76 × H 39 (mm) 5" x 3" x 1.5" |
| Gehäuseausführung : L 146 × B 87.5 × H 48 (mm) 5.75" x 3.45" x 1.89" |
|
| Gewicht | Offene Bauform : 468g (Ref.) |
| Gehäuseausführung : 718g (Ref.) | |
Download
Produktanfrage
| Bild | Produktname |
|---|---|
|

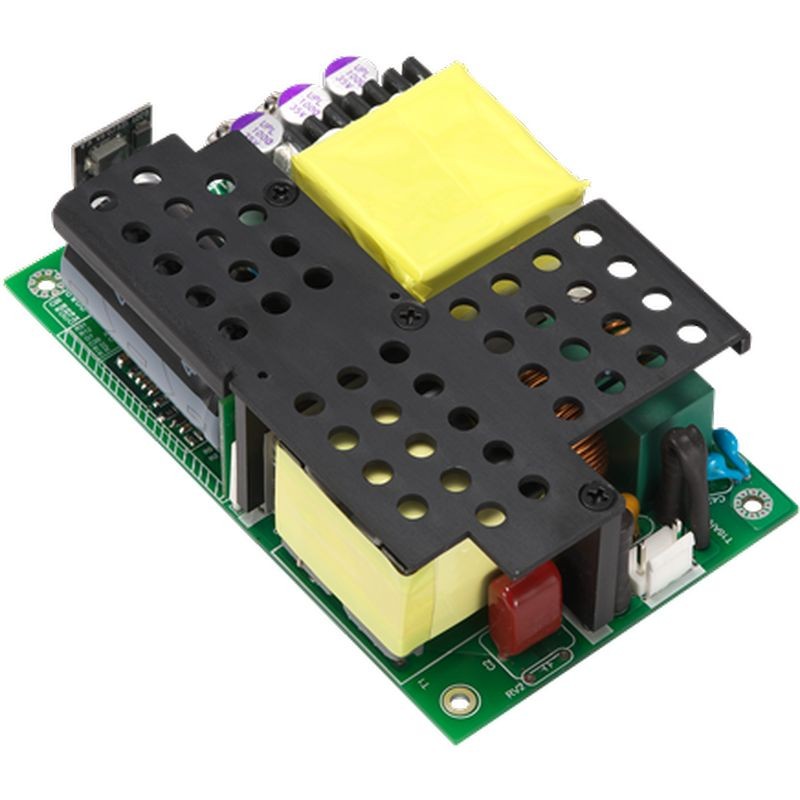

600W 3"x 5" Serie (Medizinisch&I.T.E.) ATM600A5-F |
