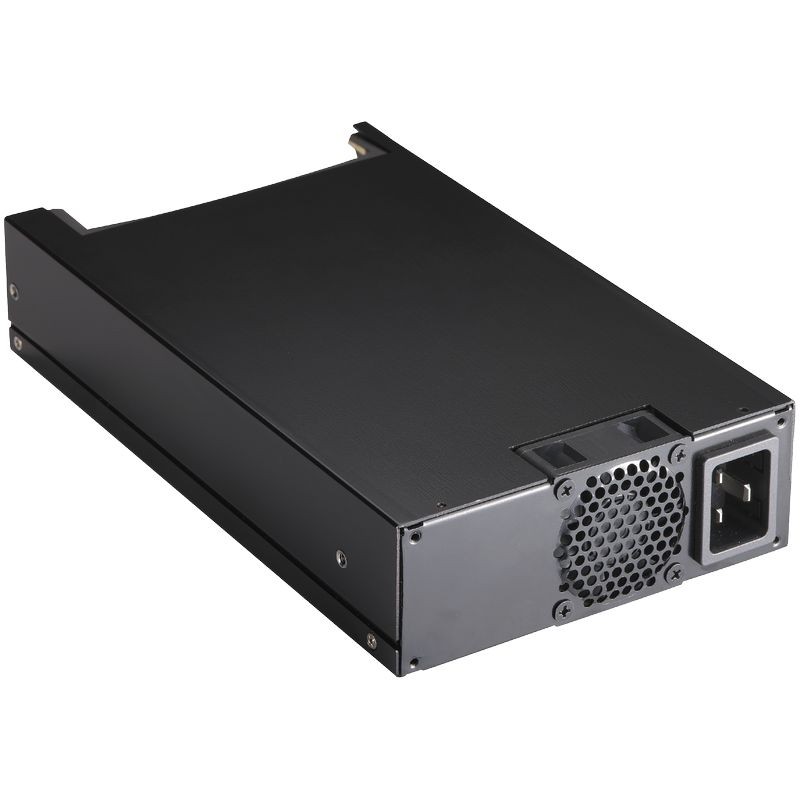

1KW 5.54" x 9.26" シリーズ (医療用・IT機器)
情報
ATM1000A5-FXXX
XXX = 出力電圧
特長：
* IEC/EN/ANSI/AAMI ES60601-1（第3.2版）に適合
* EMC規格：IEC60601-1-2（第4.1版）に適合
* 保護手段：2 × MOPP
* IEC/EN/UL 62368-1 に適合
* IEC60335-1 および IEC61558-1/-2-16 に適合
* AC100～240Vのユニバーサル入力に対応
* スタンバイ出力：5V / 2A
* リモートON/OFF制御に対応
* 最大効率：94%
* 過電圧カテゴリIII（OVC III）
* 低リップル・低ノイズの安定化出力
* 仕様変更およびカスタム設計に対応
* 保証期間：2年間
出力仕様
| 型式 | 出力電圧 | 出力電流 | スタンバイ出力 | 出力電力 |
|---|---|---|---|---|
| ATM1000A5-F120 | 12.0V | 80.00A | 5V / 2A | 970W |
| ATM1000A5-F240 | 24.0V | 41.66A | 5V / 2A | 1000W |
| ATM1000A5-F480 | 48.0V | 20.83A | 5V / 2A | 1000W |
| ATM1000A5-F540 | 54.0V | 18.51A | 5V / 2A | 1000W |
| ATM1000A5-F560 | 56.0V | 17.85A | 5V / 2A | 1000W |
詳細仕様
| 入力 | |
|---|---|
| 入力電圧 | 100～240VAC |
| 入力周波数 | 50～60Hz |
| 入力電流 | 10.0A～5.0A |
| 保護機能 | 一次側内部電流ヒューズ |
| 出力 | |
| 負荷変動率 | ±3%（標準値） |
| リップル・ノイズ | 全負荷時：1% Vp-p以下 |
| 過渡応答（動的応答） | 負荷変動50%時：0.5ms（標準値） |
| 起動時間 | 3,000ms未満 |
| 保持時間 | 全負荷時：10ms以上 |
| 立ち上がり時間 | 50ms未満 |
| 保護機能 | 短絡保護／過電圧保護／過電流保護／過熱保護 |
| 安全規格認証 | |
| 認証 | |
| 電気特性 | |
| 回路方式 | LLC共振方式 |
| 耐電圧 | 一次側－二次側間：4,000VAC |
| 接触電流（患者漏れ電流） | 100µA未満 |
| 接地漏れ電流 | 5mA未満 |
| MTBF（平均故障間隔） | 25℃において300,000時間（Telcordia SR-332に基づく計算値） |
| 環境条件 | |
| 動作温度 | -20～+50℃ |
| 保存温度 | -20～+80℃ |
| 動作高度 | 5,000m |
| 相対湿度 | 動作時：20～80% RH |
| 保存時：10～90% RH | |
| 冷却方式 | 冷却方式（詳細はメーカー仕様をご確認ください） |
| 機械的仕様 | |
| 寸法 | 長さ235 × 幅140.5 × 高さ50（mm） |
| 9.26" × 5.54" × 1.99"（インチ） | |
| 重量 | 1,950g（参考値） |
