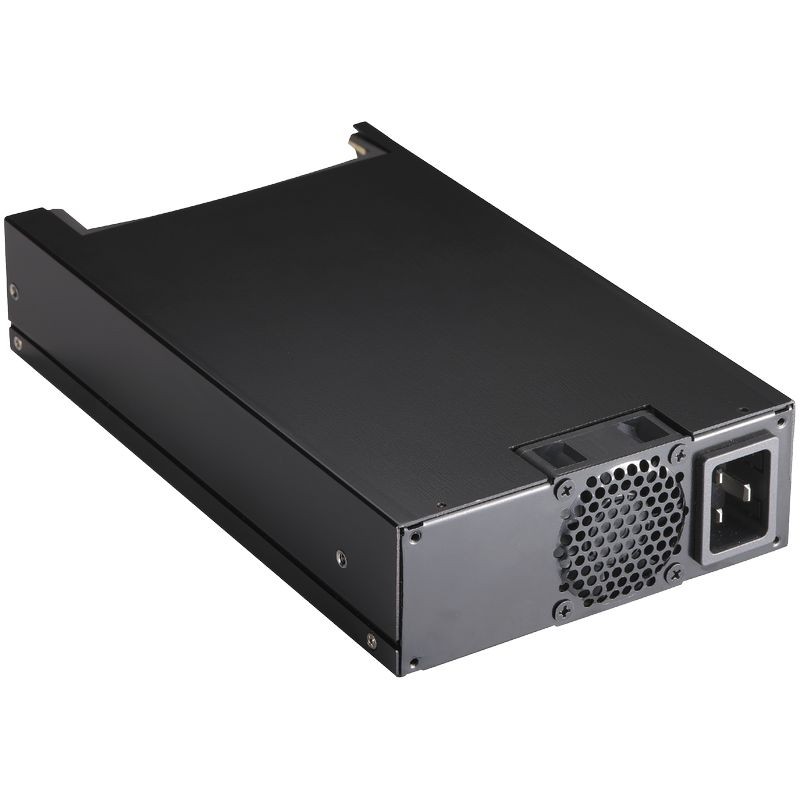

1KW 5.54" x 9.26" 系列 (醫療&資訊科技設備)
資訊
ATM1000A5-FXXX
XXX = 輸出電壓
產品特色:
* 符合 IEC/EN/ANSI/AAMI ES60601-1
* 符合電磁相容(EMC):IEC60601-1-2
* 防護方式:2 X MOPP
* 符合 IEC/EN/UL 62368-1
* 符合 IEC60335-1 & IEC61558-1/-2-16
* 待機電源 5V / 2A
* 遠端開關機控制
* 效率最高可達 95%
* 穩壓輸出,低漣波雜訊
* 可提供修改及客製化設計
* 2 年保固
輸出規格
| 型號 | 輸出電壓 | 輸出電流 | 待機電源 | 瓦數 |
|---|---|---|---|---|
| ATM1000A5-F120 | 12.0V | 80.0A | 5V / 2A | 970W |
| ATM1000A5-F240 | 24.0V | 41.6A | 5V / 2A | 1008W |
| ATM1000A5-F480 | 48.0V | 20.8A | 5V / 2A | 1008W |
| ATM1000A5-F540 | 54.0V | 18.5A | 5V / 2A | 1008W |
| ATM1000A5-F560 | 56.0V | 17.8A | 5V / 2A | 1008W |
規格詳細資料
| 輸入 | |
|---|---|
| 電壓 | 100-240VAC(標稱) 90-264VAC(範圍) |
| 線路頻率 | 50-60Hz(標稱) 47-63Hz(範圍) |
| 電流 | 10.0A-5.0A |
| 保護 | 內建一次側電流保險絲 |
| 輸出 | |
| 負載調整率 | ± 3%(典型值) |
| 漣波與雜訊 | ≤1% Vp-p @ 滿載 |
| 暫態(動態)響應 | 負載變化 50% 時,典型值 0.5mS |
| 啟動時間 | < 3,000mS |
| 維持時間 | ≥10mS @ 滿載 |
| 上升時間 | < 50mS |
| 保護 | 短路保護/過電壓保護/過電流保護/過溫保護 |
| 安規認證 | |
| 認證 | CB / UL / cUL / FCC / CE / T-mark (TÜV) / CCC |
| 電氣特性 | |
| 電路架構 | LLC |
| 耐電壓 | 4,000VAC 一次側 - 二次側 |
| 接觸電流(病患)漏電流 | < 100µA |
| 接地漏電流 | < 5mA |
| MTBF(平均故障間隔時間) | 計算值 300,000 小時(25°C,依 Telcordia SR-332) |
| 環境條件 | |
| 操作溫度 | -20 至 +50°C |
| 儲存溫度 | -20 至 +80°C(包裝狀態) |
| 操作海拔 | 5,000M |
| 相對濕度 | 操作:20 至 80% RH(無凝結) |
| 儲存:10 至 90% RH(包裝狀態) | |
| 散熱方式 | 1000W:強制風冷 |
| 機構規格 | |
| 尺寸 | 長 235 × 寬 140.5 × 高 50 (mm) |
| 9.26" x 5.54" x 1.99"(英吋) | |
| 重量 | 1,950g(參考值) |
