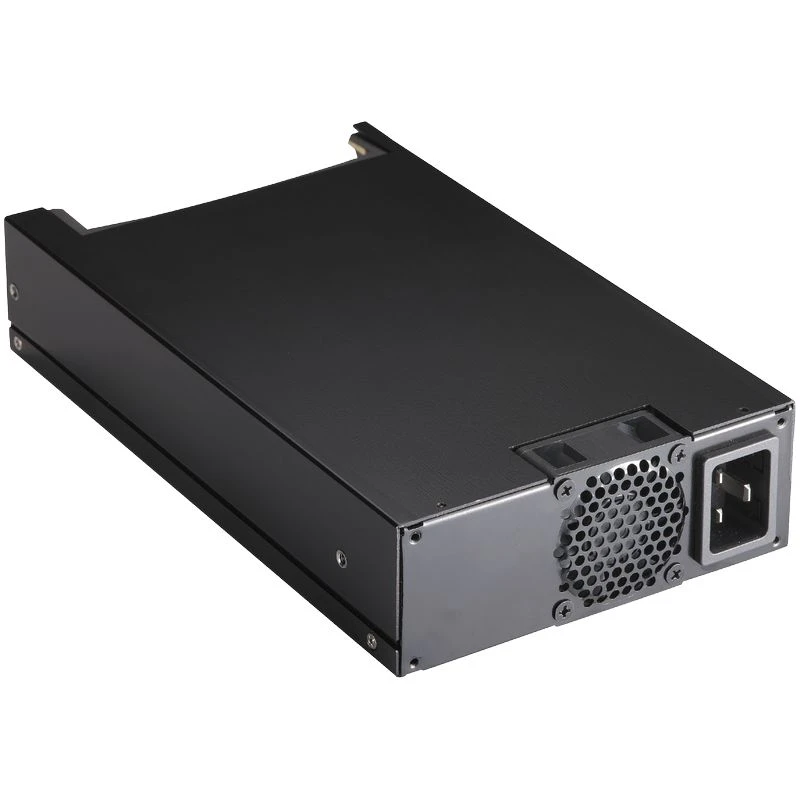

1KW 5.54" x 9.26" 系列 (医疗与信息技术设备)
信息
ATM1000A5-FXXX
XXX = 输出电压
产品特点：
* 符合 IEC/EN/ANSI/AAMI ES60601-1 标准
* 符合电磁兼容性（EMC）标准：IEC60601-1-2
* 防护措施：2 X MOPP（两重患者防护措施）
* 符合 IEC/EN/UL 62368-1 标准
* 符合 IEC60335-1 和 IEC61558-1/-2-16 标准
* 待机输出：5V / 2A
* 支持远程开关控制
* 转换效率最高可达 95%
* 稳压输出，低纹波噪声
* 可提供修改及定制设计服务
* 保修期：2 年
输出规格
| 型号 | 输出电压 | 输出电流 | 待机输出 | 功率 |
|---|---|---|---|---|
| ATM1000A5-F120 | 12.0V | 80.0A | 5V / 2A | 970W |
| ATM1000A5-F240 | 24.0V | 41.6A | 5V / 2A | 1008W |
| ATM1000A5-F480 | 48.0V | 20.8A | 5V / 2A | 1008W |
| ATM1000A5-F540 | 54.0V | 18.5A | 5V / 2A | 1008W |
| ATM1000A5-F560 | 56.0V | 17.8A | 5V / 2A | 1008W |
详细规格参数
| 输入 | |
|---|---|
| 输入电压 | 100-240VAC（标称值） 90-264VAC（范围） |
| 输入频率 | 50-60Hz（标称值） 47-63Hz（范围） |
| 输入电流 | 10.0A-5.0A |
| 保护 | 内部初级侧电流保险丝 |
| 输出 | |
| 负载调整率 | ± 3%（典型值） |
| 纹波与噪声 | ≤1% Vp-p @ 满载 |
| 瞬态（动态）响应 | 负载变化 50% 时为 0.5mS（典型值） |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥10mS @ 满载 |
| 上升时间 | < 50mS |
| 保护功能 | 短路保护 / 过电压保护 / 过电流保护 / 过温保护 |
| 安全认证 | |
| 认证项目 | CB / UL / cUL / FCC / CE / T-mark（TÜV）/ CCC |
| 电气特性 | |
| 拓扑结构 | LLC |
| 耐压 | 初级侧与次级侧之间 4,000VAC |
| 接触电流（患者）泄漏电流 | < 100µA |
| 接地泄漏电流 | < 5mA |
| 平均无故障时间（MTBF） | 在 25°C 条件下，依据 Telcordia SR-332 计算为 300,000 小时 |
| 环境条件 | |
| 工作温度 | -20 至 +50°C |
| 储存温度 | -20 至 +80°C（包装状态） |
| 工作海拔 | 5,000M |
| 相对湿度 | 工作时：20 至 80% RH（无冷凝） |
| 储存时：10 至 90% RH（包装状态） | |
| 冷却方式 | 1000W 时采用强制风冷 |
| 机械规格 | |
| 尺寸 | 长 235 × 宽 140.5 × 高 50（mm） |
| 9.26" x 5.54" x 1.99"（英寸） | |
| 重量 | 1,950g（参考值） |
