정보
ATM450S-Fxxx□
XXX = 출력 전압

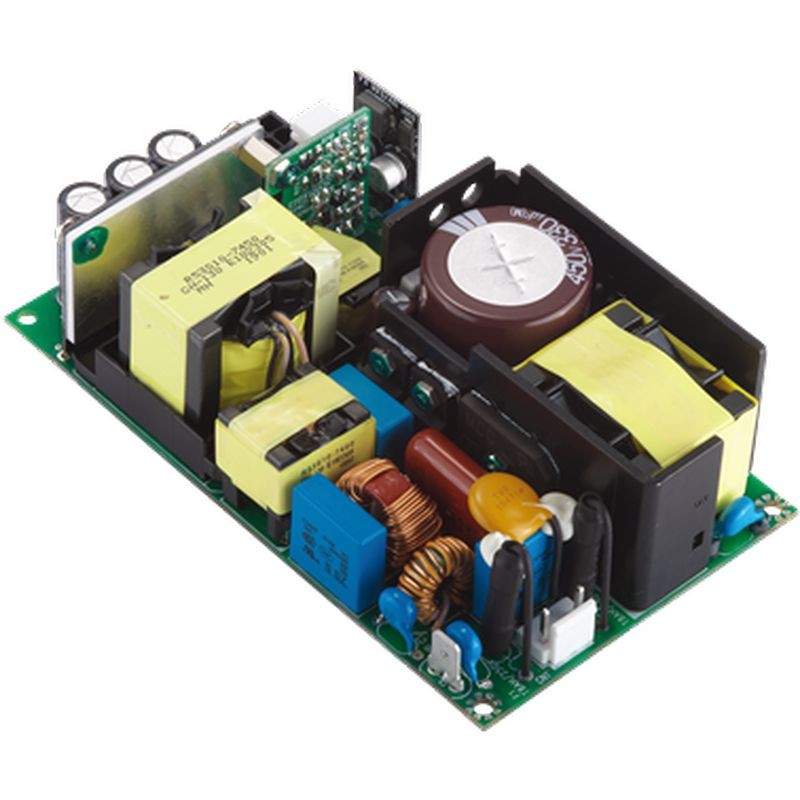

□ = 공란: 오픈 프레임형

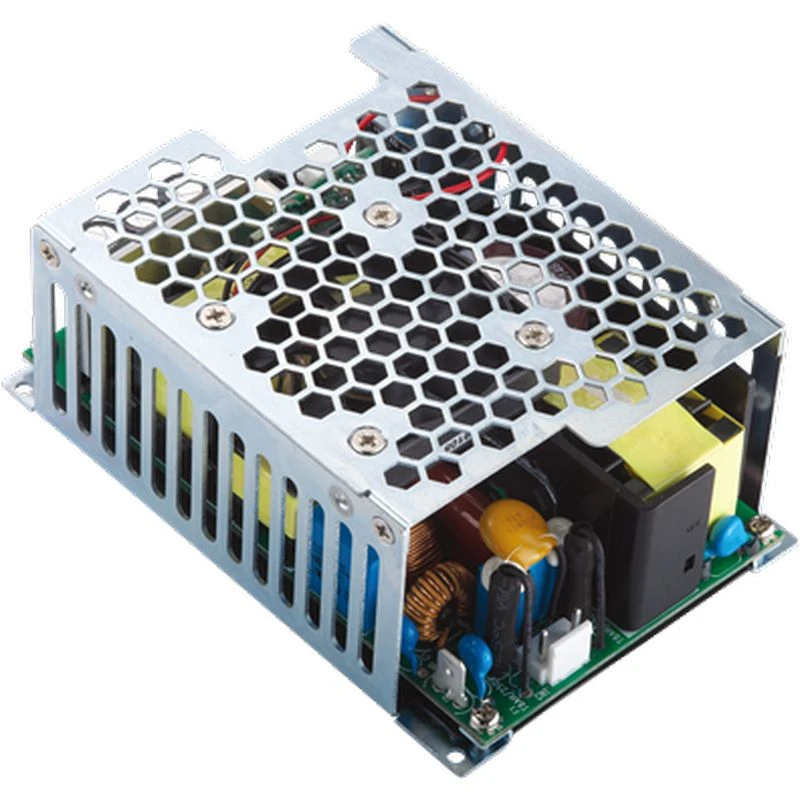

□ = X: 팬이 없는 밀폐형
□ = Y: 상단 팬이 있는 밀폐형

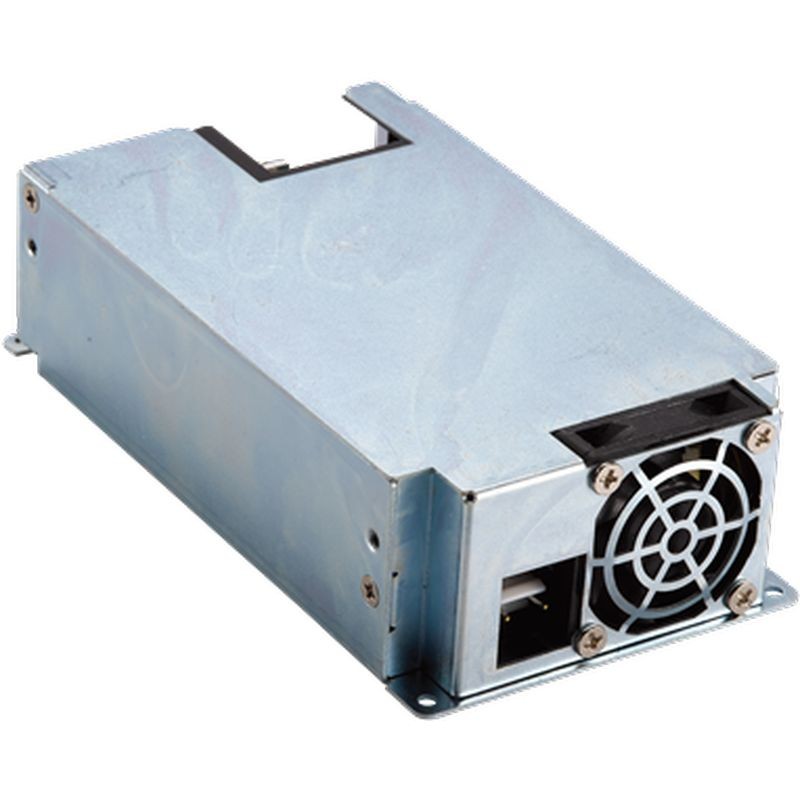

□ = Z: 측면 팬이 있는 밀폐형
특징:
* IEC/EN/ANSI/AAMI ES60601-1
* EMC: IEC60601-1-2
* 보호 수단: 2 X MOPP
* IEC/EN/UL 62368-1
* 팬용 출력 12V / 0.6A
* 대기 전원 5V / 1A
* 원격 ON/OFF 제어
* 리플 노이즈가 낮은 안정화 출력
* 개조 및 맞춤형 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 팬용 출력 | 출력 전력 | ||
|---|---|---|---|---|---|---|
| 자연 대류 | 팬 사용 시* | 자연 대류 | 팬 사용 시* | |||
| ATM450S-F120□ | 12.0V | 20.8A | 37.5A | 12V / 0.6A | 260W | 462W |
| 5V | 1.0A | |||||
| ATM450S-F150□ | 15.0V | 16.6A | 30.0A | 12V / 0.6A | 260W | 462W |
| 5V | 1.0A | |||||
| ATM450S-F190□ | 19.0V | 13.0A | 23.7A | 12V / 0.6A | 260W | 462W |
| 5V | 1.0A | |||||
| ATM450S-F240□ | 24.0V | 10.4A | 18.8A | 12V / 0.6A | 260W | 463W |
| 5V | 1.0A | |||||
| ATM450S-F360□ | 36.0V | 6.9A | 12.5A | 12V / 0.6A | 260W | 462W |
| 5V | 1.0A | |||||
| ATM450S-F480□ | 48.0V | 5.2A | 9.4A | 12V / 0.6A | 260W | 463W |
| 5V | 1.0A | |||||
| ATM450S-F540□ | 54.0V | 4.6A | 8.3A | 12V / 0.6A | 260W | 460W |
| 5V | 1.0A | |||||
| ATM450S-F560□ | 56.0V | 4.5A | 8.0A | 12V / 0.6A | 260W | 460W |
| 5V | 1.0A | |||||
* 13.8 CFM 팬 사용 시
상세 사양
| 입력 | |
|---|---|
| 전압 |
100-240VAC (정격 전압 범위) |
| 라인 주파수 | 50-60Hz (정격 주파수 범위) 47-63Hz (동작 주파수 범위) |
| 전류 | 5.3-2.2A |
| 보호 기능 | 내부 1차측 전류 퓨즈 |
| 출력 | |
| 부하 변동률 | ± 5% (일반값) |
| 리플 및 노이즈 | ≤2% Vp-p @ 최대 부하 |
| 과도(동적) 응답 | 부하 변동 50% 기준 일반값 0.5mS |
| 기동 시간 | < 3,000mS |
| 유지 시간 | ≥10mS @ 최대 부하 |
| 상승 시간 | < 50mS |
| 보호 기능 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과열 보호 |
| 안전 인증 | |
| 인증 | CB / UL / cUL / FCC / CE / T-mark (TÜV) |
| 전기적 특성 | |
| 토폴로지 | LLC |
| 절연 내전압 | 1차측 - 2차측 간 4,000VAC |
| 접촉 전류(환자) 누설 전류 | <100µA |
| 접지 누설 전류 | <5mA |
| MTBF (평균 무고장 시간) | Telcordia SR-332 기준, 25°C에서 계산된 300,000시간 |
| 환경 조건 | |
| 작동 온도 | -20 ~ +50°C |
| 보관 온도 | -20 ~ +80°C (포장 상태) |
| 작동 고도 | 5,000M |
| 상대 습도 | 작동: 20 ~ 80% RH (비응축) |
| 보관: 10 ~ 90% RH (포장 상태) | |
| 냉각 방식 | 자연 대류 냉각 시 250W |
| 강제 냉각 시 450W | |
| 기계적 특성 | |
| 치수 | 오픈 프레임형: L 127 x W 76 x H 34 (mm) 5" x 3" x 1.34" |
| 밀폐형(상단 팬): L 127 x W 87 x H 50 (mm) 5" x 3.43" x 1.97" |
|
| 밀폐형(측면 팬): L 148 x W 80 x H 41 (mm) 5.83" x 3.15" x 1.62" |
|
| 중량 | 오픈 프레임형: 390g (참고값) |
| 밀폐형(상단 팬): 570g (참고값) | |
| 밀폐형(측면 팬): 660g (참고값) | |
개요
ATM450S‑F 오픈 프레임 교류/직류 전원 공급 장치 — 중요 장비를 위한 안정적이고 인증된 전원
ATM450S‑F는 의료 기기, 산업 자동화 및 임베디드 시스템과 같은 까다로운 응용을 위해 설계된 고출력 오픈 프레임 교류/직류 전원 공급 장치입니다. 오픈 프레임 설계로 부피가 큰 하우징 없이도 콤팩트한 장비에 쉽게 장착할 수 있으며, 가동 시간이 중요한 환경에서도 신뢰할 수 있는 성능을 제공합니다.
범용 AC 입력으로 신뢰할 수 있는 성능
이 장치는 100 VAC to 240 VAC의 범용 AC 입력을 지원하여 전 세계 다양한 전력 시스템에서 동작합니다. 출력은 리플과 노이즈가 적고 잘 정규화되어 전자 시스템이 전원 문제 없이 원활하게 동작하도록 도와줍니다.
중요 응용 분야를 위한 안전 규격
ATM450S‑F는 의료 안전을 위한 IEC/EN/ANSI/AAMI ES60601‑1 (Edition 3.2) 및 정보기술 장비용 IEC/EN/UL 62368‑1을 포함한 엄격한 국제 안전 규격을 충족합니다. 또한 2×MOPP 보호와 낮은 누설 전류를 특징으로 하여 환자 근처에서 사용되는 의료 등급 전원 공급 장치에 필수적인 안전성을 제공합니다.
내장형 보호 및 제어
공급 장치와 장비를 보호하기 위해 이 오픈 프레임 교류/직류 장치는 단락, 과전류, 과전압 및 과온도로부터의 내부 보호 기능을 포함합니다. 또한 원격 온/오프 제어와 대기 출력 기능을 제공하여 시스템 유연성을 높입니다.
ATM450S‑F가 중요한 이유
강력한 출력, 안전 규격 준수 및 유연한 통합을 균형 있게 제공해야 할 때 이 전원 공급 장치는 돋보입니다. 오픈 프레임 설계는 효율적인 방열을 지원하며 엔지니어가 맞춤형 섀시나 제어 캐비닛에 최소한의 공간 영향으로 통합할 수 있게 합니다.
고성능 전력 공급과 엄격한 안전 기능을 결합하여 ATM450S‑F는 신뢰할 수 있는 오픈 프레임 교류/직류 전원을 필요로 하는 복잡한 시스템에 전원을 공급할 때 제품 설계자에게 신뢰를 제공합니다.
