开框式 交流/直流
信息
ATM450S-Fxxx□
XXX = 输出电压

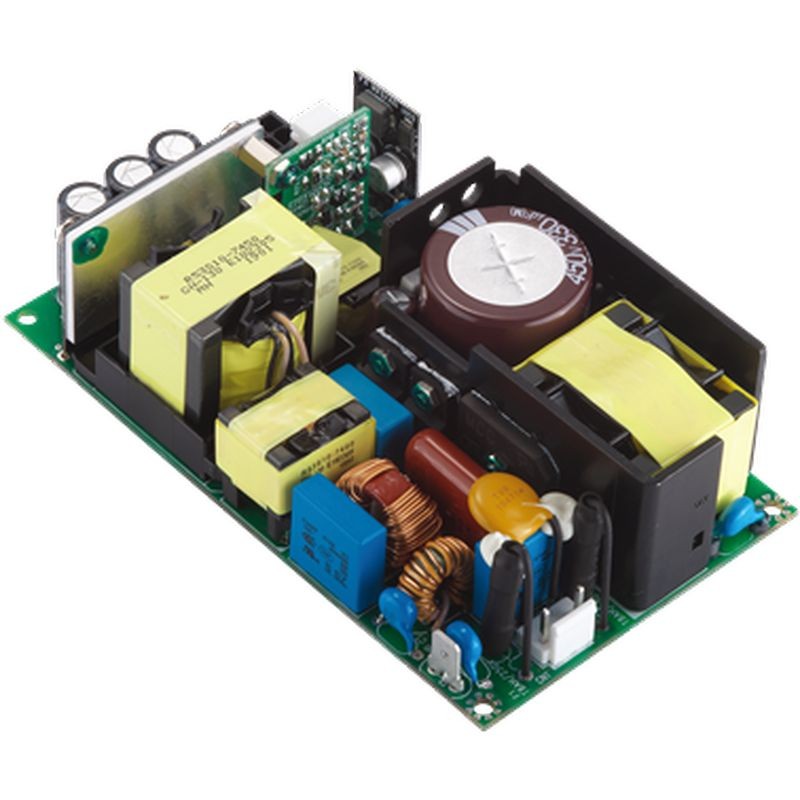

□ = 空白：开放式机架

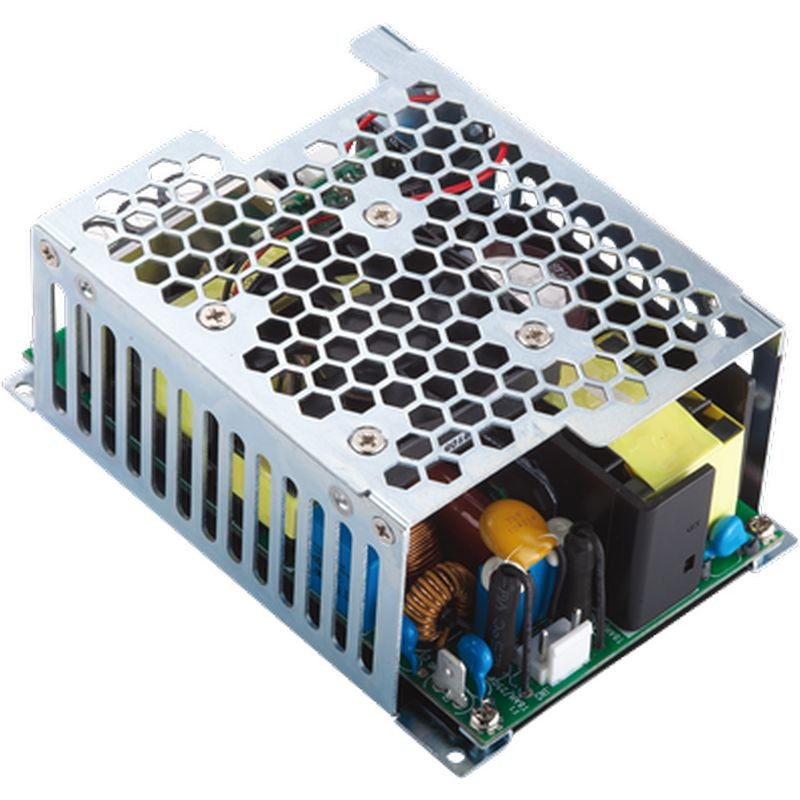

□ = X：封闭式，无风扇
□ = Y：封闭式，顶部配备风扇

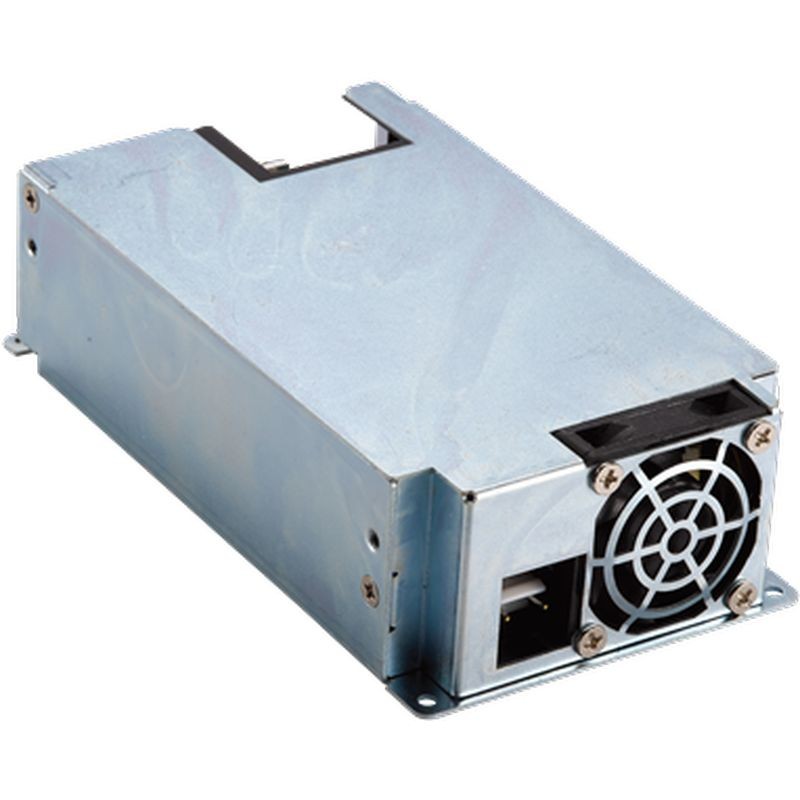

□ = Z：封闭式，侧面配备风扇
产品特点：
* IEC/EN/ANSI/AAMI ES60601-1
* 电磁兼容性（EMC）：IEC60601-1-2
* 防护措施：2 X MOPP（两重患者防护措施）
* IEC/EN/UL 62368-1
* 风扇输出：12V / 0.6A
* 待机输出：5V / 1A
* 支持远程开关控制
* 稳压输出，低纹波噪声
* 可提供修改设计及定制设计
* 2 年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 风扇输出 | 输出功率 | ||
|---|---|---|---|---|---|---|
| 自然对流散热 | 配备风扇* | 自然对流散热 | 配备风扇* | |||
| ATM450S-F120□ | 12.0V | 20.8A | 37.5A | 12V / 0.6A | 260W | 462W |
| 5V | 1.0A | |||||
| ATM450S-F150□ | 15.0V | 16.6A | 30.0A | 12V / 0.6A | 260W | 462W |
| 5V | 1.0A | |||||
| ATM450S-F190□ | 19.0V | 13.0A | 23.7A | 12V / 0.6A | 260W | 462W |
| 5V | 1.0A | |||||
| ATM450S-F240□ | 24.0V | 10.4A | 18.8A | 12V / 0.6A | 260W | 463W |
| 5V | 1.0A | |||||
| ATM450S-F360□ | 36.0V | 6.9A | 12.5A | 12V / 0.6A | 260W | 462W |
| 5V | 1.0A | |||||
| ATM450S-F480□ | 48.0V | 5.2A | 9.4A | 12V / 0.6A | 260W | 463W |
| 5V | 1.0A | |||||
| ATM450S-F540□ | 54.0V | 4.6A | 8.3A | 12V / 0.6A | 260W | 460W |
| 5V | 1.0A | |||||
| ATM450S-F560□ | 56.0V | 4.5A | 8.0A | 12V / 0.6A | 260W | 460W |
| 5V | 1.0A | |||||
* 使用风量为 13.8 CFM 的风扇
详细规格
| 输入 | |
|---|---|
| 输入电压 |
100-240VAC（标称值） |
| 输入频率 | 50-60Hz（标称值） 47-63Hz（范围） |
| 输入电流 | 5.3-2.2A |
| 保护 | 内部初级侧电流保险丝 |
| 输出 | |
| 负载调整率 | ± 5%（典型值） |
| 纹波与噪声 | 满载时 ≤2% Vp-p |
| 瞬态（动态）响应 | 负载变化 50% 时为 0.5mS（典型值） |
| 启动时间 | < 3,000mS |
| 保持时间 | 满载时 ≥10mS |
| 上升时间 | < 50mS |
| 保护功能 | 短路保护 / 过压保护 / 过流保护 / 过温保护 |
| 安全认证 | |
| 认证项目 | CB / UL / cUL / FCC / CE / T-mark（TÜV） |
| 电气特性 | |
| 拓扑结构 | LLC |
| 耐压强度 | 初级侧与次级侧之间 4,000VAC |
| 接触电流（患者）／漏电流 | <100µA |
| 接地漏电流 | <5mA |
| 平均无故障时间（MTBF） | 在 25°C 下，根据 Telcordia SR-332 计算为 300,000 小时 |
| 环境条件 | |
| 工作温度 | -20 至 +50°C |
| 储存温度 | -20 至 +80°C（包装状态） |
| 工作海拔高度 | 5,000M |
| 相对湿度 | 工作时：20 至 80% RH（无冷凝） |
| 储存时：10 至 90% RH（包装状态） | |
| 冷却方式 | 自然对流散热：250W |
| 强制风冷：450W | |
| 机械特性 | |
| 尺寸 | 开放式机架：长 127 × 宽 76 × 高 34（mm） 5" × 3" × 1.34" |
| 封闭式（顶部风扇）：长 127 × 宽 87 × 高 50（mm） 5" × 3.43" × 1.97" |
|
| 封闭式（侧面风扇）：长 148 × 宽 80 × 高 41（mm） 5.83" × 3.15" × 1.62" |
|
| 重量 | 开放式机架：390g（参考值） |
| 封闭式（顶部风扇）：570g（参考值） | |
| 封闭式（侧面风扇）：660g（参考值） | |
概述
ATM450S‑F 开框式 AC/DC 电源 — 为关键设备提供稳定且经认证的电源
ATM450S‑F 是一款大功率开框式 AC/DC 电源，专为医疗设备、工业自动化和嵌入式系统等苛刻应用而设计。其开框式设计便于在无需笨重外壳的紧凑设备中安装，同时在对正常运行时间要求高的场合提供可靠性能。
具有通用交流输入的可靠性能
该机支持 100 VAC 至 240 VAC 的通用交流输入，适用于全球不同的电力系统。它提供良好稳压的输出，纹波与噪声低，帮助电子系统平稳运行，避免电源干扰。
面向关键应用的安全标准
ATM450S‑F 符合严格的国际安全标准，包括用于医疗安全的 IEC/EN/ANSI/AAMI ES60601‑1 (Edition 3.2) 和用于信息技术设备的 IEC/EN/UL 62368‑1。它还具备 2×MOPP 保护和低漏电流，这些对于在患者近旁工作的医疗级电源至关重要。
内置保护与控制
为了保护电源本身及您的设备，该开框式 AC/DC 单元包含对短路、过流、过压和过温的内部保护。它还提供远程开/关控制和待机输出，以提高系统灵活性。
选择 ATM450S‑F 的理由
当您需要输出能力、安全合规性和灵活集成之间的平衡时，这款电源尤为突出。其开框式设计有利于高效散热，并允许工程师将其集成到定制机箱或控制柜中，对空间的影响最小。
通过将高性能的电力输出与严格的安全特性相结合，ATM450S‑F 在为要求可靠开框式 AC/DC 电源的复杂系统供电时，为产品设计师提供信心。
