開框式 交流/直流
資訊
ATM450S-Fxxx□
XXX = 輸出電壓

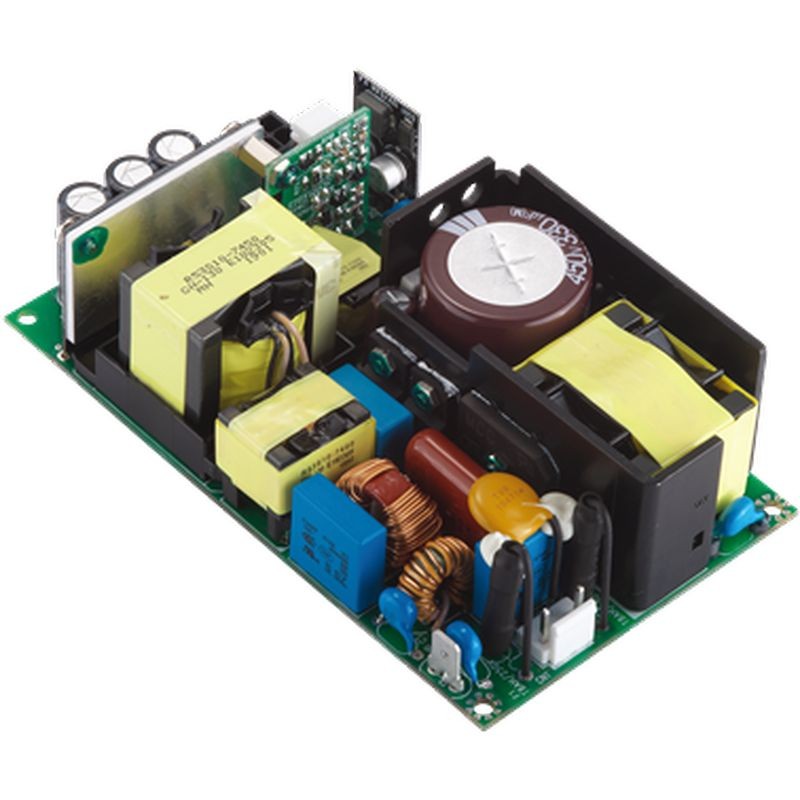

□ = 空白:開放式(Open Frame)

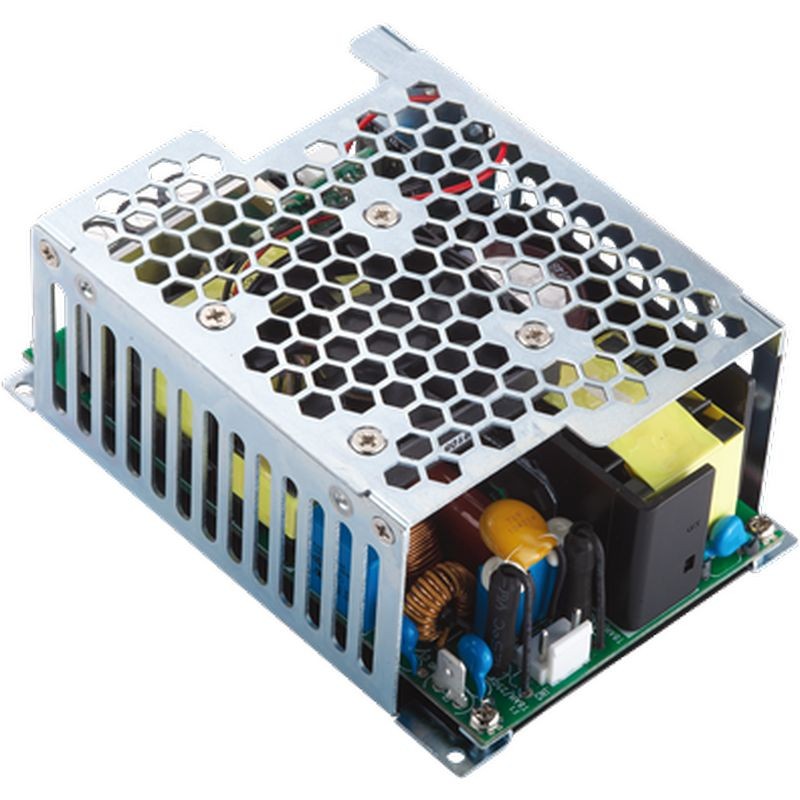

□ = X:封閉式,不含風扇
□ = Y:封閉式,頂部風扇

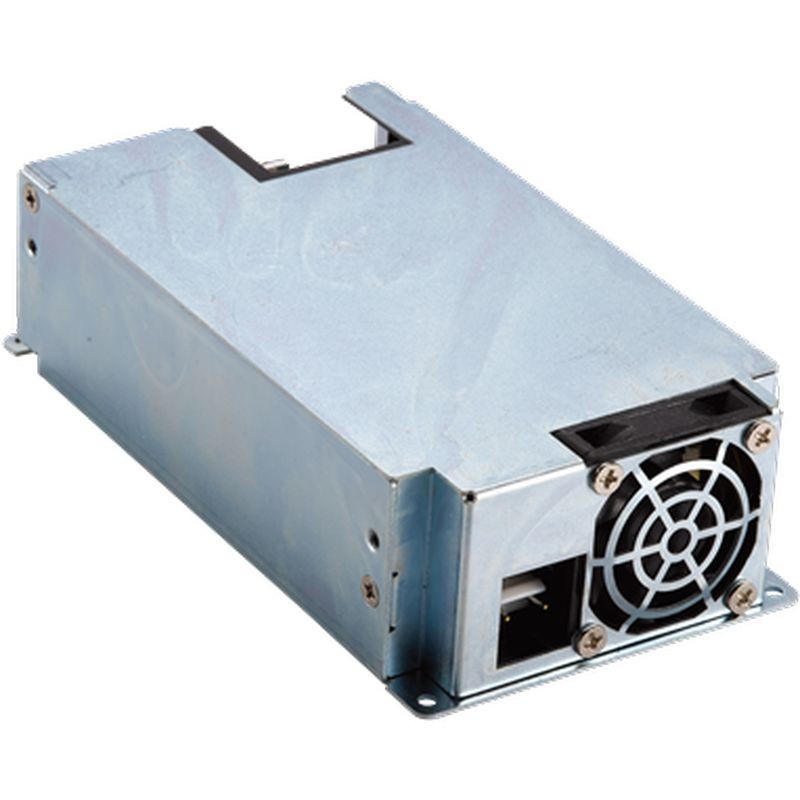

□ = Z:封閉式,側邊風扇
產品特色:
* IEC/EN/ANSI/AAMI ES60601-1
* 電磁相容(EMC):IEC60601-1-2
* 防護方式:2 X MOPP
* IEC/EN/UL 62368-1
* 提供風扇專用 12V / 0.6A 輸出
* 待機電源 5V / 1A
* 遠端開關機控制
* 穩壓輸出,低漣波雜訊
* 可提供修改及客製化設計
* 2 年保固
輸出規格
| 型號 | 輸出電壓 | 輸出電流 | 風扇專用輸出 | 瓦數 | ||
|---|---|---|---|---|---|---|
| 自然對流 | 加裝風扇* | 自然對流 | 加裝風扇* | |||
| ATM450S-F120□ | 12.0V | 20.8A | 37.5A | 12V / 0.6A | 260W | 462W |
| 5V | 1.0A | |||||
| ATM450S-F150□ | 15.0V | 16.6A | 30.0A | 12V / 0.6A | 260W | 462W |
| 5V | 1.0A | |||||
| ATM450S-F190□ | 19.0V | 13.0A | 23.7A | 12V / 0.6A | 260W | 462W |
| 5V | 1.0A | |||||
| ATM450S-F240□ | 24.0V | 10.4A | 18.8A | 12V / 0.6A | 260W | 463W |
| 5V | 1.0A | |||||
| ATM450S-F360□ | 36.0V | 6.9A | 12.5A | 12V / 0.6A | 260W | 462W |
| 5V | 1.0A | |||||
| ATM450S-F480□ | 48.0V | 5.2A | 9.4A | 12V / 0.6A | 260W | 463W |
| 5V | 1.0A | |||||
| ATM450S-F540□ | 54.0V | 4.6A | 8.3A | 12V / 0.6A | 260W | 460W |
| 5V | 1.0A | |||||
| ATM450S-F560□ | 56.0V | 4.5A | 8.0A | 12V / 0.6A | 260W | 460W |
| 5V | 1.0A | |||||
* 搭配 13.8 CFM 風扇
規格詳細資料
| 輸入 | |
|---|---|
| 電壓 |
100-240VAC(標稱) |
| 線路頻率 | 50-60Hz(標稱) 47-63Hz(範圍) |
| 電流 | 5.3-2.2A |
| 保護 | 內建一次側電流保險絲 |
| 輸出 | |
| 負載調整率 | ± 5%(典型值) |
| 漣波與雜訊 | ≤2% Vp-p @ 滿載 |
| 暫態(動態)響應 | 負載變化 50% 時,典型值 0.5mS |
| 啟動時間 | < 3,000mS |
| 維持時間 | ≥10mS @ 滿載 |
| 上升時間 | < 50mS |
| 保護 | 短路保護/過電壓保護/過電流保護/過溫保護 |
| 安規認證 | |
| 認證 | CB / UL / cUL / FCC / CE / T-mark (TÜV) |
| 電氣特性 | |
| 電路架構 | LLC |
| 耐電壓 | 4,000VAC 一次側 - 二次側 |
| 接觸電流(病患)漏電流 | <100µA |
| 接地漏電流 | <5mA |
| MTBF(平均故障間隔時間) | 計算值 300,000 小時(25°C,依 Telcordia SR-332) |
| 環境條件 | |
| 操作溫度 | -20 至 +50°C |
| 儲存溫度 | -20 至 +80°C(包裝狀態) |
| 操作海拔 | 5,000M |
| 相對濕度 | 操作:20 至 80% RH(無凝結) |
| 儲存:10 至 90% RH(包裝狀態) | |
| 散熱方式 | 250W:自然對流冷卻 |
| 450W:強制風冷 | |
| 機構規格 | |
| 尺寸 | 開放式:長 127 x 寬 76 x 高 34 (mm) 5" x 3" x 1.34" |
| 封閉式(頂部風扇):長 127 x 寬 87 x 高 50 (mm) 5" x 3.43" x 1.97" |
|
| 封閉式(側邊風扇):長 148 x 寬 80 x 高 41 (mm) 5.83" x 3.15" x 1.62" |
|
| 重量 | 開放式:390g(參考值) |
| 封閉式(頂部風扇):570g(參考值) | |
| 封閉式(側邊風扇):660g(參考值) | |
概覽
ATM450S‑F 開放式框架交流/直流電源供應器 — 為關鍵設備提供穩定且經認證的電力
ATM450S‑F 是一款高功率開放式框架交流/直流電源供應器，專為醫療裝置、工業自動化與嵌入式系統等高要求應用而設計。其開放式框架設計使其容易安裝於體積緊湊的設備中而無需笨重外殼，並在需高度運轉時間的環境中提供可靠的性能。
具備通用交流輸入的可靠表現
此裝置支援從 100 VAC 到 240 VAC 的通用交流輸入，因此可適用於全球不同的電力系統。它提供良好調節的輸出，具有低漣波與低噪聲，幫助電子系統在不受電力干擾的情況下穩定運行。
關鍵應用的安全標準
ATM450S‑F 符合嚴格的國際安全標準，包括用於醫療安全的 IEC/EN/ANSI/AAMI ES60601‑1 (Edition 3.2) 與用於資訊技術設備的 IEC/EN/UL 62368‑1。它還具有 2×MOPP 保護與低漏電流，這些對於在病人附近使用的醫療等級電源供應器而言是必需的。
內建保護與控制
為了保護電源與您的設備，此開放式框架交流/直流裝置內建短路、過電流、過電壓及過溫保護。它也提供遠端開/關控制與待機輸出，以提升系統彈性。
ATM450S‑F 的重要性
當您需要在強大輸出、安全合規性與靈活整合之間取得平衡時，這款電源供應器格外出色。其開放式框架設計有助於有效散熱，並讓工程師能將其整合進客製化機箱或控制櫃中，對空間的影響最小。
透過結合高效能的電力輸出與嚴格的安全特性，ATM450S‑F 在為要求可靠開放式框架交流/直流電力的複雜系統供電時，為產品設計師帶來信心。
