オープンフレーム 交流/直流
情報
ATM450S-Fxxx□
XXX = 出力電圧

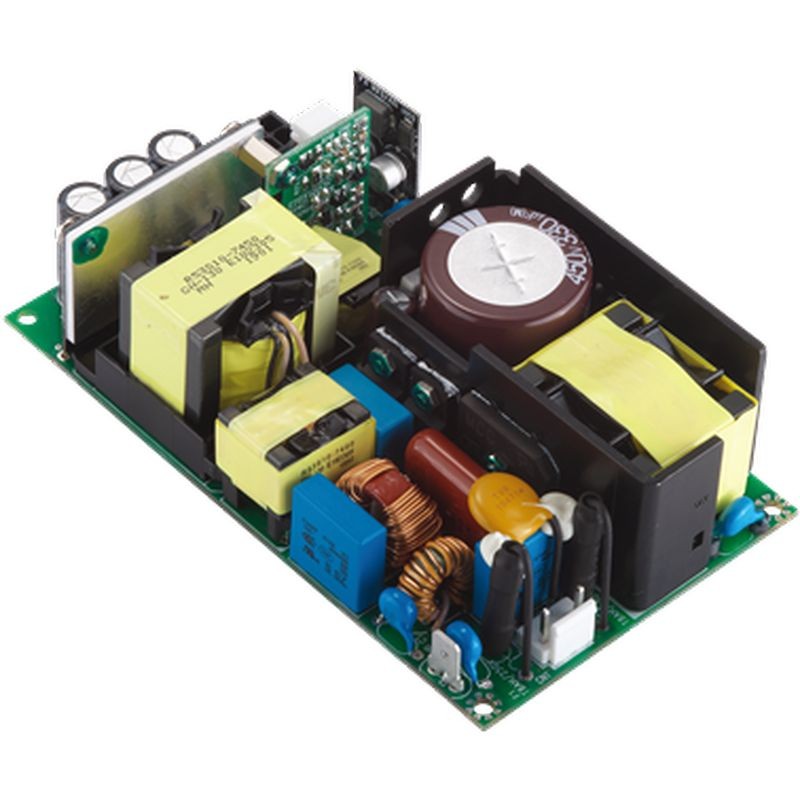

□ = 空欄 : オープンフレーム

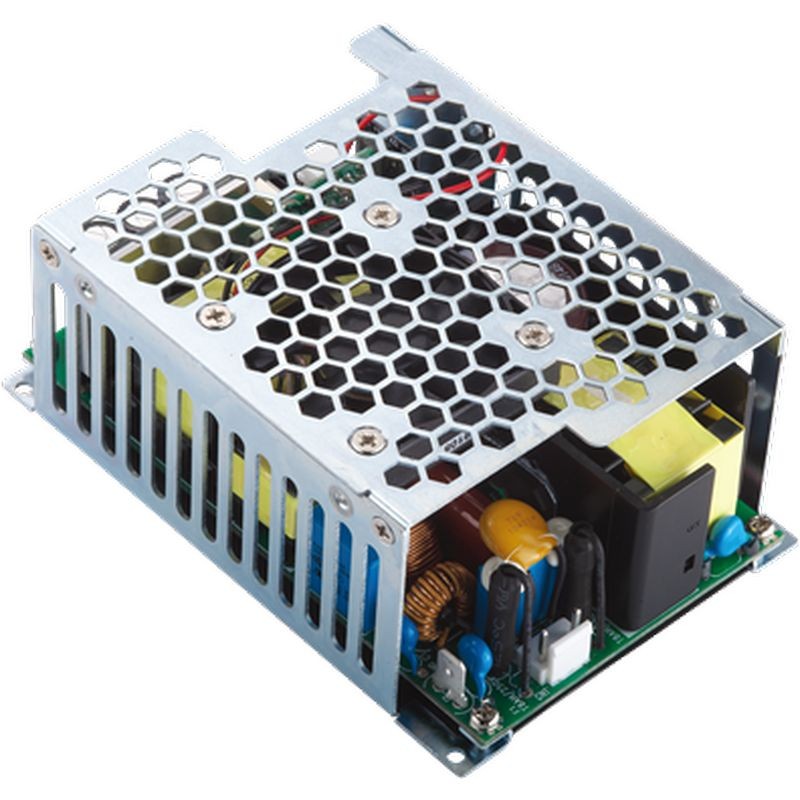

□ = X : ファン無し密閉型
□ = Y : トップファン付き密閉型

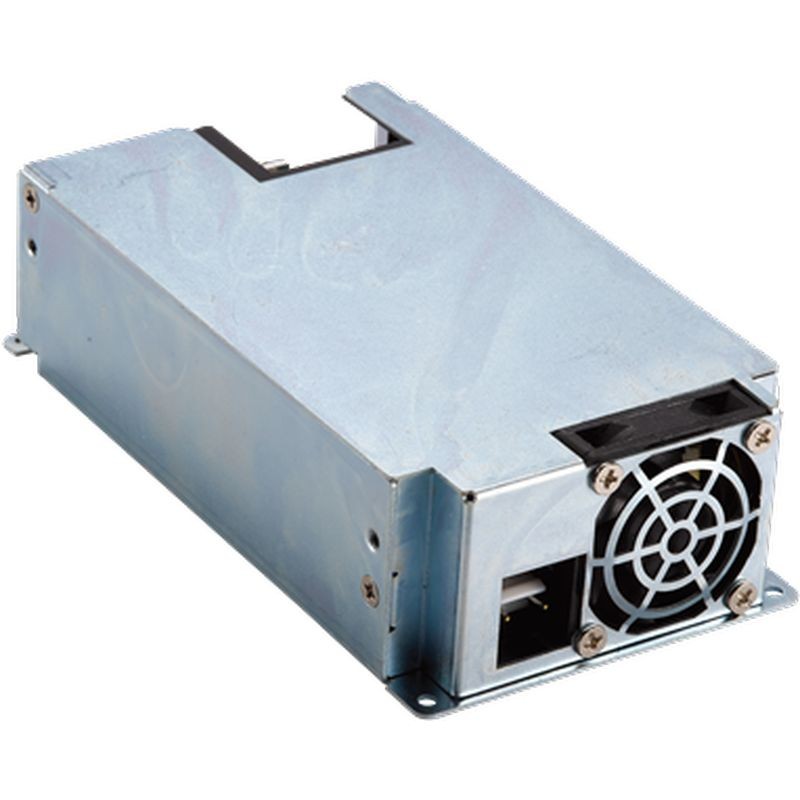

□ = Z : サイドファン付き密閉型
特長:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 保護手段 : 2 X MOPP
* IEC/EN/UL 62368-1
* 100-240VAC 汎用入力
* ファン使用時：450W
* スタンバイ：5V / 1A
* リモートによるオン/オフ制御
* ファン用出力：12V / 0.6A
* 低リップルノイズの安定化出力
* 改造およびカスタム設計に対応
* 保証期間：2年
出力仕様
| モデル | 出力電圧 | 出力電流 | スタンバイ | ファン用出力 | 出力（W） | ||
|---|---|---|---|---|---|---|---|
| 自然対流 | ファンあり | 自然対流 | ファンあり | ||||
| ATM450S-F120□ | 12.0V | 20.8A | 37.5A | 5V / 1A | 12V / 0.6A | 260W | 462W |
| ATM450S-F150□ | 15.0V | 16.6A | 30.0A | 5V / 1A | 12V / 0.6A | 260W | 462W |
| ATM450S-F190□ | 19.0V | 13.0A | 23.7A | 5V / 1A | 12V / 0.6A | 260W | 462W |
| ATM450S-F240□ | 24.0V | 10.4A | 18.8A | 5V / 1A | 12V / 0.6A | 260W | 463W |
| ATM450S-F360□ | 36.0V | 6.9A | 12.5A | 5V / 1A | 12V / 0.6A | 260W | 462W |
| ATM450S-F480□ | 48.0V | 5.2A | 9.4A | 5V / 1A | 12V / 0.6A | 260W | 463W |
| ATM450S-F540□ | 54.0V | 4.6A | 8.3A | 5V / 1A | 12V / 0.6A | 260W | 460W |
| ATM450S-F560□ | 56.0V | 4.5A | 8.0A | 5V / 1A | 12V / 0.6A | 260W | 460W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240Vac |
| ライン周波数 | 50-60Hz |
| 電流 | 5.3-2.2A |
| 保護 | 内部一次側電流ヒューズ |
| 出力 | |
| 負荷変動率 | ± 5% (Typical) |
| リップルおよびノイズ | ≤2% Vp-p @ Full Load |
| 過渡（動的）応答 | 負荷50%変化に対して0.5mS（典型値） |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS @ Full Load |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護/ 過電圧保護/ 過電流保護/ 過温度保護 |
| 安全認証 | |
| 認証 | CB / UL / cUL / FCC / CE / T-mark |
| 電気的仕様 | |
| トポロジー | LLC |
| 耐電圧 | 4,000VAC Primary - Secondary |
| 接触電流（患者）漏れ電流 | <100µA |
| 地絡漏れ電流 | <5mA |
| MTBF | 25°Cにおける算出稼働時間：300,000時間（Telcordia SR-332） |
| 環境 | |
| 動作温度 | -20 to +50°C |
| 保管温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時：20 to 80% RH |
| 保管時：10 to 90% RH | |
| 冷却 | 自然対流冷却時：250W |
| 強制冷却時：450W | |
| 機械的仕様 | |
| 寸法 | オープンフレーム：L 127 x W 76 x H 34 (mm) |
| オープンフレーム：L 5" x W 3" x H 1.34" (inch) | |
| 密閉型（トップファン）：L 127 x W 87 x H 50 (mm) | |
| 密閉型（トップファン）：L 5" x W 3.4" x H 1.97" (inch) | |
| 密閉型（サイドファン）：L 148 x W 80 x H 41 (mm) | |
| 密閉型（サイドファン）：L 5.83" x W 3.15" x H 1.62" (inch) | |
| 重量 | オープンフレーム：390g（参考） |
| 密閉型（トップファン）：570g（参考） | |
| 密閉型（サイドファン）：660g（参考） | |
概要
ATM450S‑F オープンフレーム AC/DC 電源 — 重要機器向けの安定した認証済み電源
ATM450S‑F は、医療機器、産業オートメーション、組込みシステムなどの要求の厳しい用途向けに設計された高出力のオープンフレーム AC/DC 電源です。オープンフレーム設計により大型の筐体を必要とせずコンパクトな機器に組み込みやすく、稼働率が重要な場面で信頼性の高い性能を提供します。
ユニバーサルAC入力による信頼性の高い性能
このユニットは 100 VAC〜240 VAC のユニバーサルAC入力をサポートしており、世界各地の異なる電源システムで使用できます。リップルやノイズが少なく良好に安定した出力を供給するため、電子システムが電源ノイズによる影響を受けずに安定動作します。
重要用途向けの安全規格
ATM450S‑F は、医療安全向けの IEC/EN/ANSI/AAMI ES60601‑1 (Edition 3.2) および情報機器向けの IEC/EN/UL 62368‑1 を含む厳格な国際安全規格を満たしています。さらに 2×MOPP 保護と低漏れ電流を備えており、患者の近くで使用される医療グレード電源に不可欠な要件を満たします。
内蔵の保護機能と制御
電源と機器の両方を保護するために、このオープンフレーム AC/DC ユニットは短絡、過電流、過電圧、過温度に対する内部保護を備えています。外部からのオン/オフ制御や待機出力も提供し、システムの柔軟性を高めます。
ATM450S‑F が重要である理由
強力な出力、安全規格への適合性、柔軟な統合性を求める場合に、この電源は優れた選択肢です。オープンフレーム設計は効率的な放熱を支援し、エンジニアが最小限のスペースでカスタムシャーシや制御キャビネットに組み込むことを可能にします。
高性能の電力供給と厳格な安全機能を組み合わせることで、ATM450S‑F は信頼性の高いオープンフレーム AC/DC 電源を必要とする複雑なシステムへの電源供給において、製品設計者に安心感を提供します。
