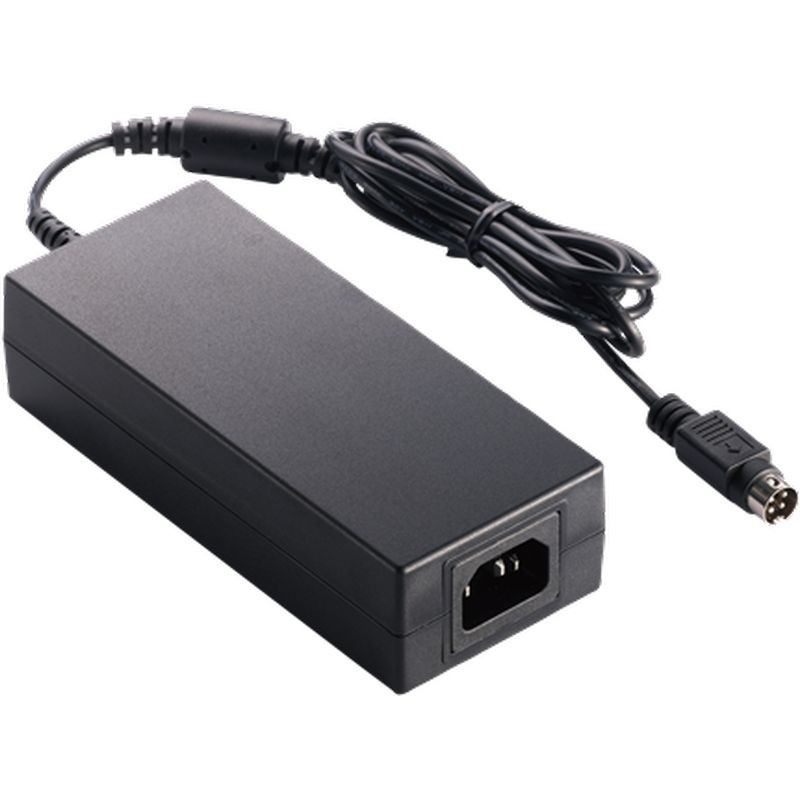

120W シリーズ
製品説明
ATM120A4-□XXX
XXX = 出力電圧
□ = P : C6 / C14
□ = A : C8 / C18
特長：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 保護方式：2 × MOPP
* 100-240VAC ユニバーサル入力
* 低リップルノイズの安定化出力
* 安全規格要件に適合し、EMI/EMS認証取得
* 改造およびカスタム設計対応可能
* 保証期間：2年
出力仕様
| 型番 | 出力電圧 | 出力電流 | 定格出力（W） |
|---|---|---|---|
| ATM120A4-□120 | 12.0V | 9.00A | 108W |
| ATM120A4-□150 | 15.0V | 8.00A | 120W |
| ATM120A4-□180 | 18.0V | 6.67A | 120W |
| ATM120A4-□190 | 19.0V | 6.30A | 120W |
| ATM120A4-□240 | 24.0V | 5.00A | 120W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 周波数 | 50-60Hz |
| 電流 | 1.5A - 0.7A |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | IEC60320/C6, C8, C14, C18 |
| 出力 | |
| 負荷調整率 | ± 5% |
| リップルおよびノイズ | ≤1% Vp-p @ 定格負荷時 |
| 過渡（ダイナミック）応答 | 負荷変動50%で0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ 定格負荷時 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護/ 過電圧保護/ 過電流保護/ 過温度保護 |
| 安全認証 | |
| 認証 | CB / UL / cUL / FCC / CE / TUV / PSE |
| 電気特性 | |
| トポロジー | LLC |
| 耐電圧 | 4,000VAC 一次-二次間 |
| タッチ電流（患者） | < 100µA |
| 漏れ電流 | < 100µA |
| 接地漏れ電流 | < 5mA |
| 効率 | DoE Level VI、ErP Stage 2に適合 |
| EMC 規格 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°Cで算出値300,000時間（Telcordia SR-332） |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保存温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時：20 to 80% RH, 保存時：10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械的仕様 | |
| ケース寸法 | L 140.5 x W 60 x H 35 (mm) |
| 重量 | 390g（参考値） |
