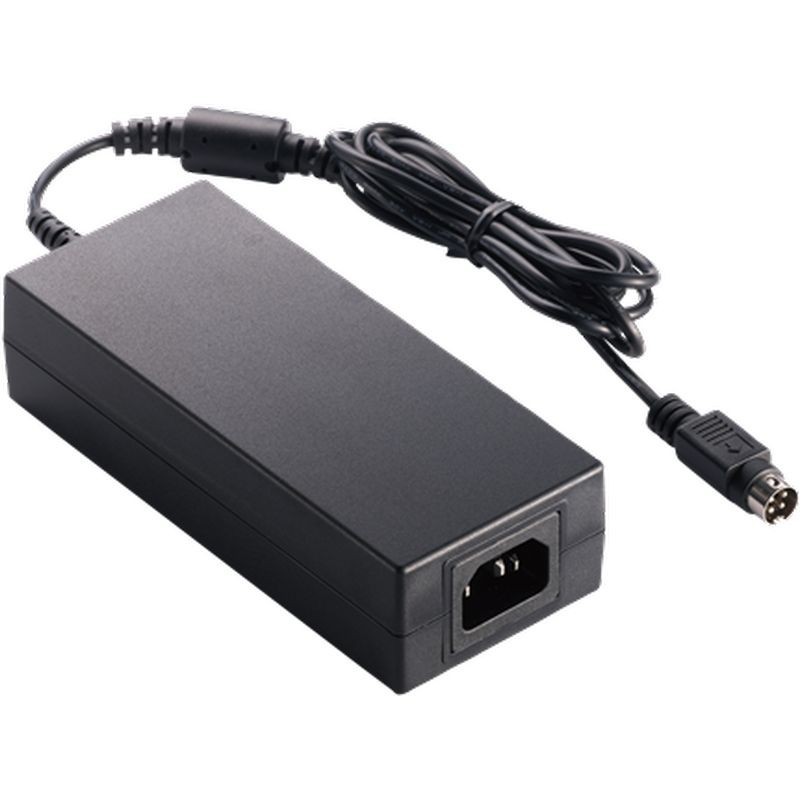

120W 系列
产品说明
ATM120A4-□XXX
XXX = 输出电压
□ = P : C6 / C14
□ = A : C8 / C18
特性:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 防护方式：2 X MOPP
* 100-240VAC 通用输入
* 稳压输出，低纹波噪声
* 符合安全机构要求并通过 EMI/EMS 认证
* 可提供修改和定制设计
* 2 年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 功率 |
|---|---|---|---|
| ATM120A4-□120 | 12.0V | 9.00A | 108W |
| ATM120A4-□150 | 15.0V | 8.00A | 120W |
| ATM120A4-□180 | 18.0V | 6.67A | 120W |
| ATM120A4-□190 | 19.0V | 6.30A | 120W |
| ATM120A4-□240 | 24.0V | 5.00A | 120W |
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240 VAC |
| 线频 | 50-60Hz |
| 电流 | 1.5A - 0.7A |
| 保护 | 内部初级电流保险丝 |
| 配置 | IEC60320/C6, C8, C14, C18 |
| 输出 | |
| 负载调整率 | ± 5% |
| 纹波与噪声 | ≤1% Vp-p @ 满载 |
| 瞬态（动态）响应 | 在负载变化50%时为0.5mS |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥ 10mS @ 满载 |
| 上升时间 | < 50mS |
| 保护 | 短路保护/ 过压保护/ 过流保护/ 过温保护 |
| 安全认证 | |
| 认证 | CB / UL / cUL / FCC / CE / TUV / PSE |
| 电气 | |
| 拓扑 | LLC |
| 绝缘耐压 | 4,000VAC Primary - Secondary |
| 触电流（患者） | < 100µA |
| 漏电流 | < 100µA |
| 接地泄漏电流 | < 5mA |
| 效率 | 符合 DoE Level VI, ErP Stage 2 |
| EMC 标准 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| 平均无故障时间 (MTBF) | 按 Telcordia SR-332 在25°C 计算为300,000小时 |
| 环境 | |
| 工作温度 | -20 to +40°C |
| 存储温度 | -20 to +80°C |
| 工作海拔 | 5,000M |
| 相对湿度 | 运行：20 to 80% RH, 存储：10 to 90% RH |
| 散热 | 自然对流散热 |
| 机械 | |
| 外壳尺寸 | 长 140.5 x 宽 60 x 高 35 (mm) |
| 重量 | 390g (参考) |
