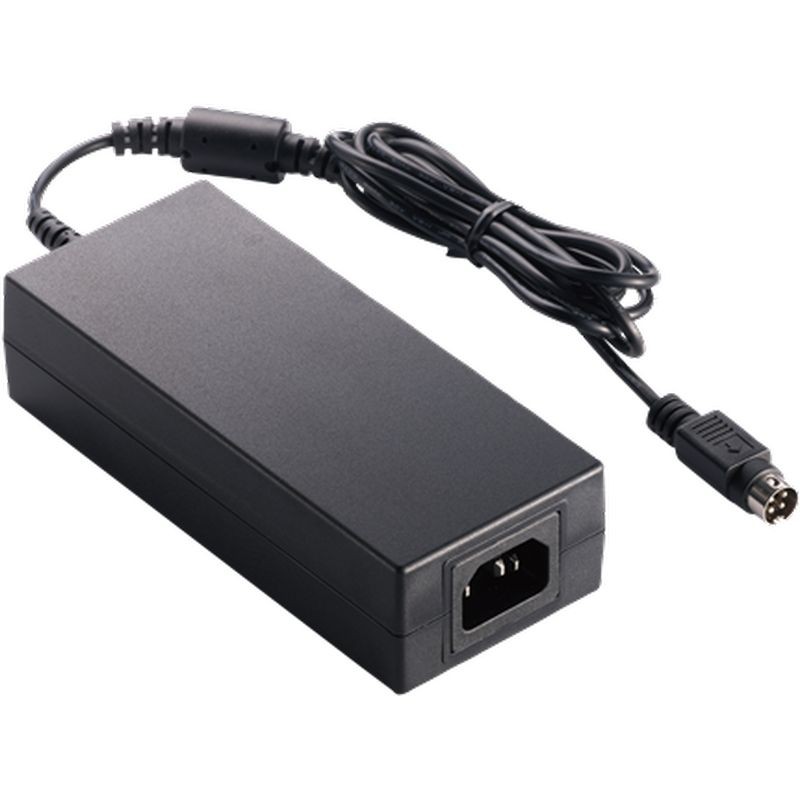

120 系列桌上型 AC/DC 資訊類電源供應器
產品說明
ATM120A4-□XXX
XXX = 輸出電壓
□ = P : C6 / C14
□ = A : C8 / C18
特點：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 防護方式：2 X MOPP
* 100-240VAC 通用輸入
* 穩壓輸出，低漣波雜訊
* 符合安全機構要求並通過 EMI/EMS 認證
* 可提供修改及客製化設計
* 2年保固
輸出規格
| 型號 | 輸出電壓 | 輸出電流 | 功率 |
|---|---|---|---|
| ATM120A4-□120 | 12.0V | 9.00A | 108W |
| ATM120A4-□150 | 15.0V | 8.00A | 120W |
| ATM120A4-□180 | 18.0V | 6.67A | 120W |
| ATM120A4-□190 | 19.0V | 6.30A | 120W |
| ATM120A4-□240 | 24.0V | 5.00A | 120W |
詳細規格
| 輸入 | |
|---|---|
| 電壓 | 100-240 VAC |
| 電源頻率 | 50-60Hz |
| 電流 | 1.5A - 0.7A |
| 保護 | 內部初級電流保險絲 |
| 接頭配置 | IEC60320/C6, C8, C14, C18 |
| 輸出 | |
| 負載調整率 | ± 5% |
| 漣波與雜訊 | ≤1% Vp-p @ 滿載 |
| 瞬態(動態)響應 | 0.5mS，於負載變化50%時 |
| 啟動時間 | < 3,000mS |
| 保持時間 | ≥ 10mS @ 滿載 |
| 上升時間 | < 50mS |
| 保護 | 短路保護/ 過電壓保護/ 過電流保護/ 過溫保護 |
| 安全認證 | |
| 認證 | CB / UL / cUL / FCC / CE / TUV / PSE |
| 電性 | |
| 拓撲 | LLC |
| 介電耐壓 | 4,000VAC 初級 - 次級 |
| 接觸電流 (病患) | < 100µA |
| 漏電流 | < 100µA |
| 接地漏電流 | < 5mA |
| 效率 | Meet DoE Level VI, ErP Stage 2 |
| EMC 標準 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 計算小時，於25°C，依 Telcordia SR-332 |
| 環境 | |
| 操作溫度 | -20 至 +40°C |
| 儲存溫度 | -20 至 +80°C |
| 操作海拔 | 5,000M |
| 相對濕度 | 運作：20 至 80% RH, 儲存：10 至 90% RH |
| 散熱 | 自然對流散熱 |
| 機械 | |
| 外殼尺寸 | L 140.5 x W 60 x H 35 (mm) |
| 重量 | 390g (參考) |
