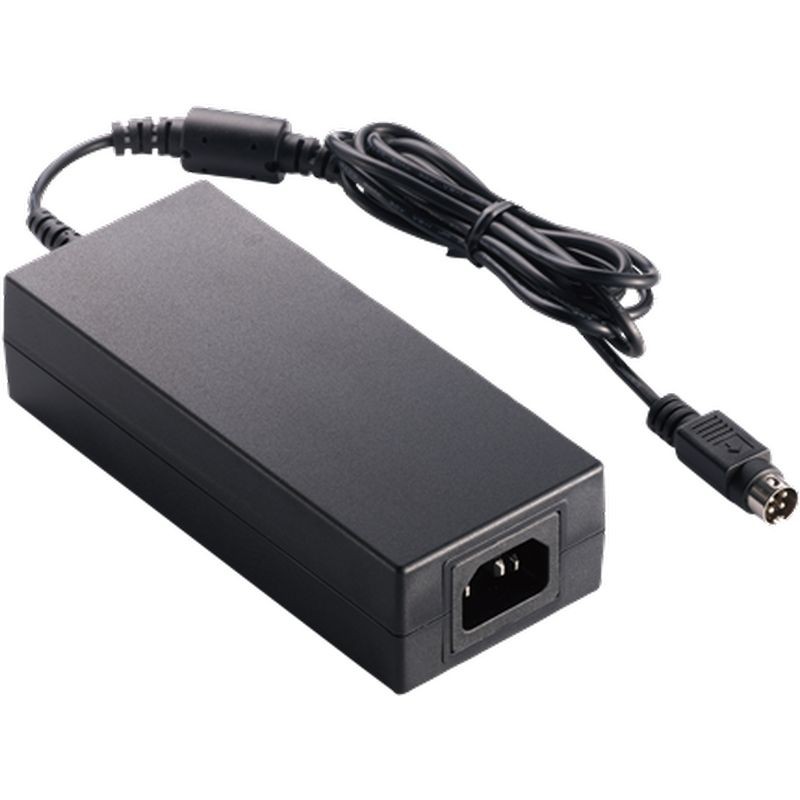

120W 시리즈
제목 1
ATM120A4-□XXX
XXX = 출력 전압
□ = P : C6 / C14
□ = A : C8 / C18
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 보호 수단: 2 X MOPP
* 100-240VAC 범용 입력
* 저리플·저잡음의 안정된 출력
* 안전 기관 요구사항 및 EMI/EMS 인증 획득
* 변경 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 전력 (W) |
|---|---|---|---|
| ATM120A4-□120 | 12.0V | 9.00A | 108W |
| ATM120A4-□150 | 15.0V | 8.00A | 120W |
| ATM120A4-□180 | 18.0V | 6.67A | 120W |
| ATM120A4-□190 | 19.0V | 6.30A | 120W |
| ATM120A4-□240 | 24.0V | 5.00A | 120W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 1.5A - 0.7A |
| 보호 | Internal Primary Current Fuse |
| 구성 | IEC60320/C6, C8, C14, C18 |
| 출력 | |
| 부하 조정 | ± 5% |
| 리플 및 노이즈 | ≤1% Vp-p @ 전부하 |
| 과도(동적) 응답 | 50% 부하 변화에서 0.5mS |
| 시작 시간 | < 3,000mS |
| 홀드업 시간 | ≥ 10mS @ 전부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과온도 보호 |
| 안전 인증 | |
| 인증 | CB / UL / cUL / FCC / CE / TUV / PSE |
| 전기적 | |
| 토폴로지 | LLC |
| 내전압 | 4,000VAC Primary - Secondary |
| 접촉 전류(환자) | < 100µA |
| 누설 전류 | < 100µA |
| 접지 누설 전류 | < 5mA |
| 효율 | DoE Level VI, ErP Stage 2 충족 |
| EMC 표준 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°C에서 Telcordia SR-332에 따라 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH, 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L 140.5 x W 60 x H 35 (mm) |
| 중량 | 390g (Ref.) |
