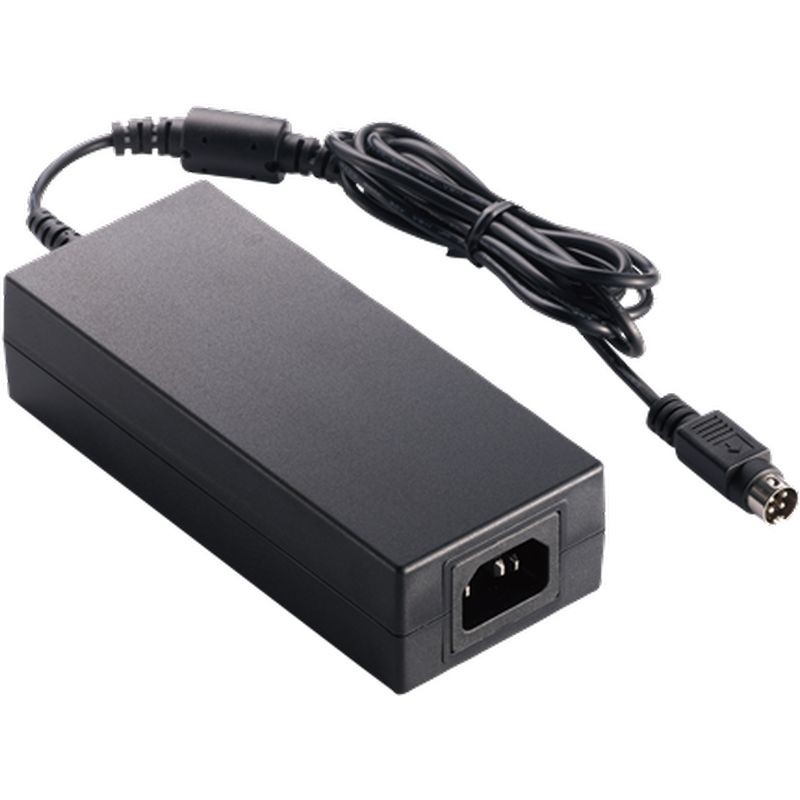

120W Serie
Titel 1
ATM120A4-□XXX
XXX = Ausgangsspannung
□ = P : C6 / C14
□ = A : C8 / C18
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMV : IEC60601-1-2 (Edition 4.1)
* Schutzmaßnahmen: 2 X MOPP
* 100-240VAC Universaleingang
* Geregelter Ausgang mit geringem Welligkeitsrauschen
* Erfüllt Anforderungen von Sicherheitsbehörden und EMI/EMS zertifiziert
* Modifizierte und kundenspezifische Designs verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATM120A4-□120 | 12.0V | 9.00A | 108W |
| ATM120A4-□150 | 15.0V | 8.00A | 120W |
| ATM120A4-□180 | 18.0V | 6.67A | 120W |
| ATM120A4-□190 | 19.0V | 6.30A | 120W |
| ATM120A4-□240 | 24.0V | 5.00A | 120W |
Detaillierte Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 1.5A - 0.7A |
| Schutz | Interne primäre Stromsicherung |
| Konfiguration | IEC60320/C6, C8, C14, C18 |
| Ausgang | |
| Lastregelung | ± 5% |
| Ripple & Rauschen | ≤1% Vp-p @ Volllast |
| Transient (dynamisches) Ansprechverhalten | 0.5mS bei 50% Laständerung |
| Startzeit | < 3,000mS |
| Überbrückungszeit | ≥ 10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / CE / TUV / PSE |
| Elektrisch | |
| Topologie | LLC |
| Dielektrische Spannungsfestigkeit | 4,000VAC Primary - Secondary |
| Berührungsstrom (Patient) | < 100µA |
| Leckstrom | < 100µA |
| Schutzleiter-Leckstrom | < 5mA |
| Wirkungsgrad | Erfüllt DoE Level VI, ErP Stage 2 |
| EMV-Normen | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 Calculated Hours at 25°C, by Telcordia SR-332 |
| Umgebung | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH, Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Gehäuseabmessungen | L 140.5 x B 60 x H 35 (mm) |
| Gewicht | 390g (Ref.) |
