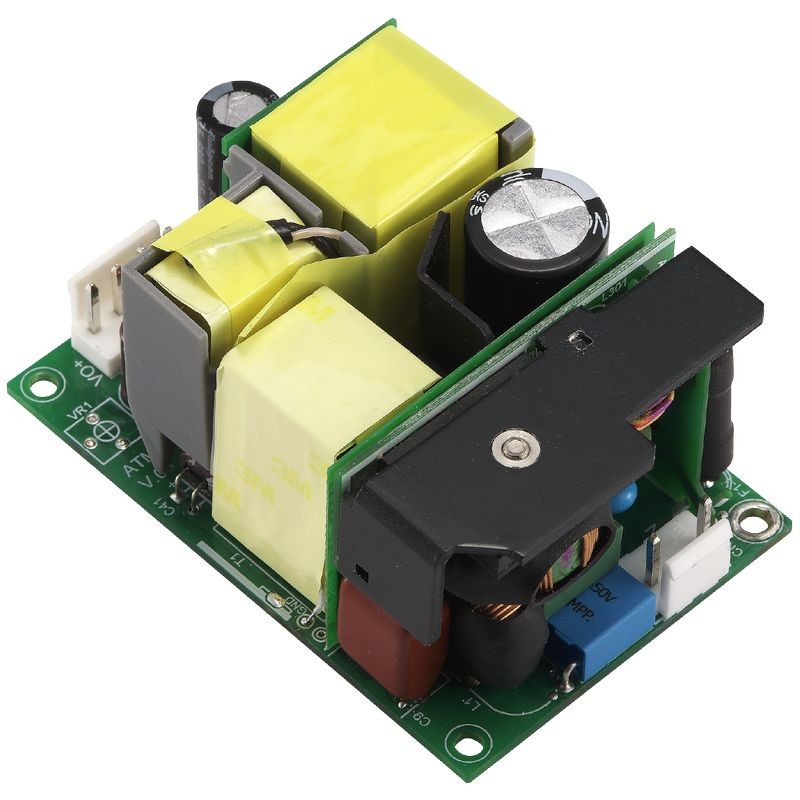

200W 2"x 3" シリーズ (医療用・情報機器用)
情報
ATM200A5-FXXX□
XXX = 出力電圧
□ = 空白:オープンフレーム型
X:ケース入りタイプ
特長:
* IEC/EN/ANSI/AAMI ES60601-1
* EMC:IEC60601-1-2
* 保護手段:2 X MOPP
* IEC/EN/UL 62368-1
* IEC60335-1 & IEC61558-1/-2-16 に適合
* ピーク電力 300W(3秒間)
* Class I / Class II 対応可能
* 過電圧カテゴリ III(OVC III)
* 低リップルノイズの安定化出力
* 仕様変更・カスタム設計対応可能
* 2年間保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | 電力 | ||
|---|---|---|---|---|---|
| 自然対流 | ファン使用時 | 自然対流 | ファン使用時 | ||
| ATM200A5-F120□ | 12.0V | 12.50A | 16.67A | 150.0W | 200.0W |
| ATM200A5-F240□ | 24.0V | 6.25A | 8.34A | 150.0W | 200.2W |
| ATM200A5-F280□ | 28.0V | 5.36A | 7.15A | 150.1W | 200.2W |
| ATM200A5-F480□ | 48.0V | 3.13A | 4.17A | 150.2W | 200.2W |
| ATM200A5-F540□ | 54.0V | 2.78A | 3.71A | 150.1W | 200.3W |
| ATM200A5-F560□ | 56.0V | 2.68A | 3.58A | 150.1W | 200.5W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240VAC(定格) 90-264VAC(範囲) |
| 周波数 | 50-60Hz(定格) 47-63Hz(範囲) |
| 電流 | 2.55-1.15A |
| 保護機能 | 内部一次側電流ヒューズ |
| 出力 | |
| 負荷変動率 | ± 5%(標準値) |
| リップル&ノイズ | ≤1% Vp-p(フルロード時) |
| 過渡(動的)応答 | 負荷50%変動時 0.5mS(標準値) |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS(フルロード時) |
| 立ち上がり時間 | < 50mS |
| 保護機能 | 短絡保護 / 過電圧保護 / 過電流保護 / 過熱保護 |
| 安全規格認証 | |
| CB / UL / cUL / FCC / CE / T-mark (TÜV) / CCC | |
| 電気的特性 | |
| トポロジー | LLC |
| 絶縁耐圧 | 4,000VAC 一次-二次間 |
| 接触電流(患者)漏れ電流 | <100µA |
| 接地漏れ電流 | <5mA |
| 効率 | DoE Level VII、ErP Stage 2 に適合 |
| MTBF | 300,000時間(計算値、25°C、Telcordia SR-332 準拠) |
| 環境条件 | |
| 動作温度 | -20 ~ +50°C |
| 保存温度 | -20 ~ +80°C(梱包状態) |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時:20 ~ 80% RH(結露なきこと) 保存時:10 ~ 90% RH(梱包状態) |
| 冷却方式 | 150W:自然対流冷却 200W:ファン冷却 |
| 機構仕様 | |
| 外形寸法 | オープンタイプ:L 76.2 × W 50.8 × H 38.1 (mm) 3" x 2" x 1.5" |
| ケース入りタイプ:L 95 × W 62 × H 44 (mm) 3.74" x 2.44" x 1.73" |
|
| 質量 | オープンタイプ:175g(参考値) |
| ケース入りタイプ:265g(參考値) | |
