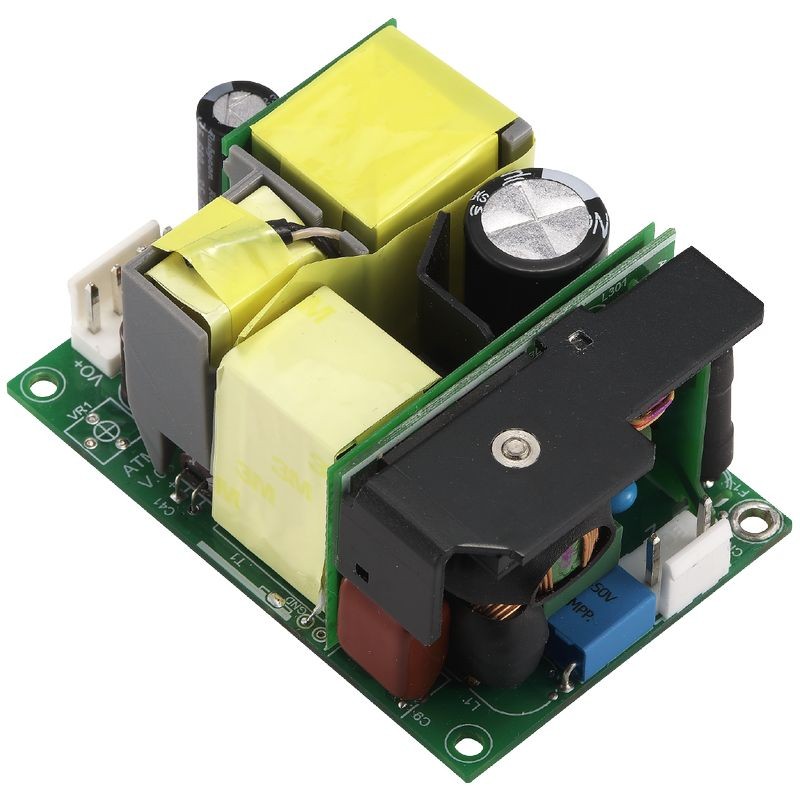

200W 2"x 3" 系列 (医疗与信息技术设备)
信息
```html
ATM200A5-FXXX
XXX = 输出电压
产品特点：
* IEC/EN/ANSI/AAMI ES60601-1（第 3.2 版）
* 电磁兼容性（EMC）：IEC60601-1-2（第 4.1 版）
* 防护措施：2 X MOPP（双重患者防护措施）
* IEC/EN/UL 62368-1
* 符合 IEC60335-1 及 IEC61558-1/-2-16 标准
* 100-240VAC 通用输入
* 配备风扇时输出功率可达 200W
* 可提供 I 类 / II 类设备版本
* 过电压类别 III（OVC III）
* 稳压输出，低纹波噪声
* 支持修改及定制设计
* 2 年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 功率 | ||
|---|---|---|---|---|---|
| 自然对流 | 带风扇 | 自然对流 | 带风扇 | ||
| ATM200A5-F120□ | 12.0V | 12.50A | 16.67A | 150.0W | 200.00W |
| ATM200A5-F240□ | 24.0V | 6.25A | 8.34A | 150.0W | 200.16W |
| ATM200A5-F480□ | 48.0V | 3.13A | 4.17A | 150.2W | 200.20W |
| ATM200A5-F540□ | 54.0V | 2.78A | 3.71A | 150.1W | 200.30W |
| ATM200A5-F560□ | 56.0V | 2.68A | 3.58A | 150.1W | 200.50W |
详细规格
| 输入 | |
|---|---|
| 电压 | 100-240VAC |
| 电源频率 | 50-60Hz |
| 输入电流 | 2.55-1.15A |
| 保护 | 内部初级侧电流保险丝 |
| 输出 | |
| 负载调整率 | ± 5%（典型值） |
| 纹波与噪声 | ≤ 1% Vp-p @ 满载 |
| 瞬态（动态）响应 | 负载变化 50% 时，典型响应时间为 0.5mS |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥ 10mS @ 满载 |
| 上升时间 | < 50mS |
| 保护功能 | 短路保护 / 过电压保护 / 过电流保护 / 过温保护 |
| 安全认证 | |
| CB / UL / cUL / FCC / CE / T-mark | |
| 电气特性 | |
| 电路拓扑 | LLC 谐振拓扑 |
| 耐电压 | 初级侧与次级侧之间 4,000VAC |
| 接触电流（患者）/ 漏电流 | < 100µA |
| 接地漏电流 | < 5mA |
| 能效 | 符合 DoE Level VI、ErP Stage 2 标准 |
| 平均无故障时间（MTBF） | 按 Telcordia SR-332 计算，在 25°C 条件下为 300,000 小时 |
| 环境条件 | |
| 工作温度 | -20 至 +50°C |
| 储存温度 | -20 至 +80°C |
| 工作海拔高度 | 5,000m |
| 相对湿度 | 工作：20% 至 80% RH 储存：10% 至 90% RH |
| 冷却方式 | 自然对流冷却时为 150W 风扇强制冷却时为 200W |
| 机械规格 | |
| 尺寸 | 开放式框架：长 76.2 × 宽 50.8 × 高 38.1 (mm) |
| 开放式框架：长 2" × 宽 3" × 高 1.6"（英寸） | |
| 封闭式外壳：长 95 × 宽 62 × 高 44 (mm) | |
| 封闭式外壳：长 3.74" × 宽 2.44" × 高 1.73"（英寸） | |
| 重量 | 开放式框架：175g（参考值） |
| 封闭式外壳：265g（参考值） | |
```
