정보

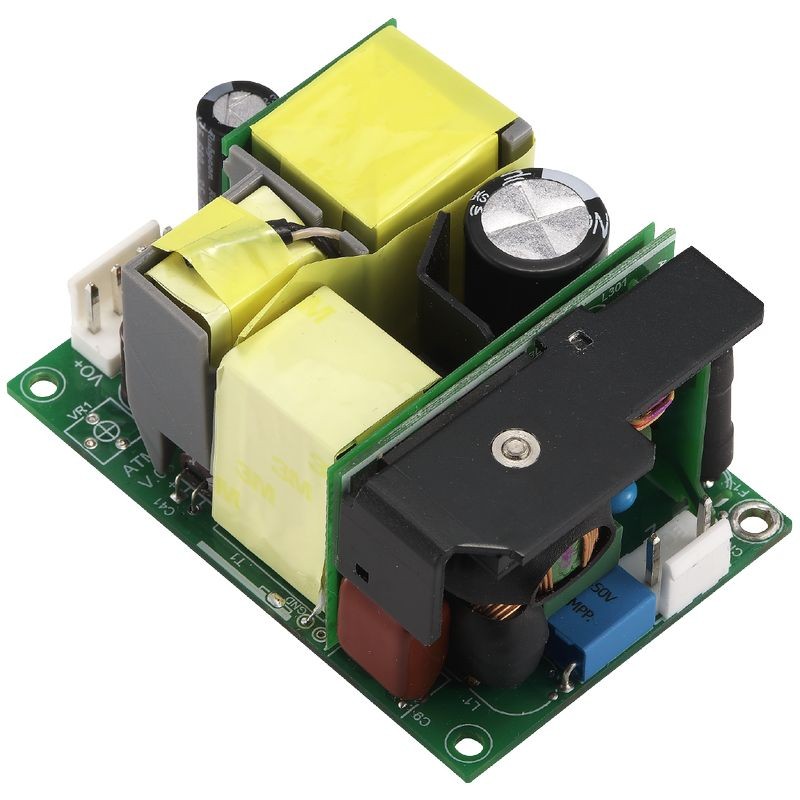

ATM200A5-FXXX□
XXX = 출력 전압
□ = 공란 : 오픈 프레임
X : 인클로즈드 타입(케이스형)
특징:
* IEC/EN/ANSI/AAMI ES60601-1
* EMC : IEC60601-1-2
* 보호 수단: 2 x MOPP
* IEC/EN/UL 62368-1
* IEC60335-1 & IEC61558-1/-2-16 준수
* 피크 전력 300W (3초)
* Class I / Class II 선택 가능
* 과전압 범주 III (OVC III)
* 낮은 리플 노이즈의 정전압 출력
* 사양 변경 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 전력 | ||
|---|---|---|---|---|---|
| 대류 냉각 | 팬 사용 시 | 대류 냉각 | 팬 사용 시 | ||
| ATM200A5-F120□ | 12.0V | 12.50A | 16.67A | 150.0W | 200.0W |
| ATM200A5-F240□ | 24.0V | 6.25A | 8.34A | 150.0W | 200.2W |
| ATM200A5-F280□ | 28.0V | 5.36A | 7.15A | 150.1W | 200.2W |
| ATM200A5-F480□ | 48.0V | 3.13A | 4.17A | 150.2W | 200.2W |
| ATM200A5-F540□ | 54.0V | 2.78A | 3.71A | 150.1W | 200.3W |
| ATM200A5-F560□ | 56.0V | 2.68A | 3.58A | 150.1W | 200.5W |
상세 사양
| 입력 | |
|---|---|
| 전압 | 100-240VAC (정격) 90-264VAC (범위) |
| 입력 주파수 | 50-60Hz (정격) 47-63Hz (범위) |
| 전류 | 2.55-1.15A |
| 보호 | 내부 1차측 전류 퓨즈 |
| 출력 | |
| 부하 변동률 | ± 5% (일반) |
| 리플 및 노이즈 | ≤1% Vp-p (전부하 시) |
| 과도(동적) 응답 | 50% 부하 변동 시 0.5mS (일반) |
| 기동 시간 | < 3,000mS |
| 홀드업 시간 | ≥10mS (전부하 시) |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과온 보호 |
| 안전 인증 | |
| CB / UL / cUL / FCC / CE / T-mark (TÜV) / CCC | |
| 전기적 사양 | |
| 토폴로지 | LLC |
| 절연 내압 | 4,000VAC 1차 - 2차 |
| 접촉 전류(환자) / 누설 전류 | <100µA |
| 접지 누설 전류 | <5mA |
| 효율 | DoE Level VII, ErP Stage 2 충족 |
| MTBF | 300,000 계산 시간 (25°C, Telcordia SR-332 기준) |
| 환경 조건 | |
| 동작 온도 | -20 ~ +50°C |
| 보관 온도 | -20 ~ +80°C (포장 상태) |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작 시: 20 ~ 80% RH (결로 없음) 보관 시: 10 ~ 90% RH (포장 상태) |
| 냉각 | 대류 냉각 시 150W 팬 냉각 시 200W |
| 기구 사양 | |
| 외형 치수 | 오픈 타입 : L 76.2 × W 50.8 × H 38.1 (mm) 3" x 2" x 1.5" |
| 인클로즈드 타입 : L 95 × W 62 × H 44 (mm) 3.74" x 2.44" x 1.73" |
|
| 중량 | 오픈 타입 : 175g (참고) |
| 인클로즈드 타입 : 265g (참고) | |
