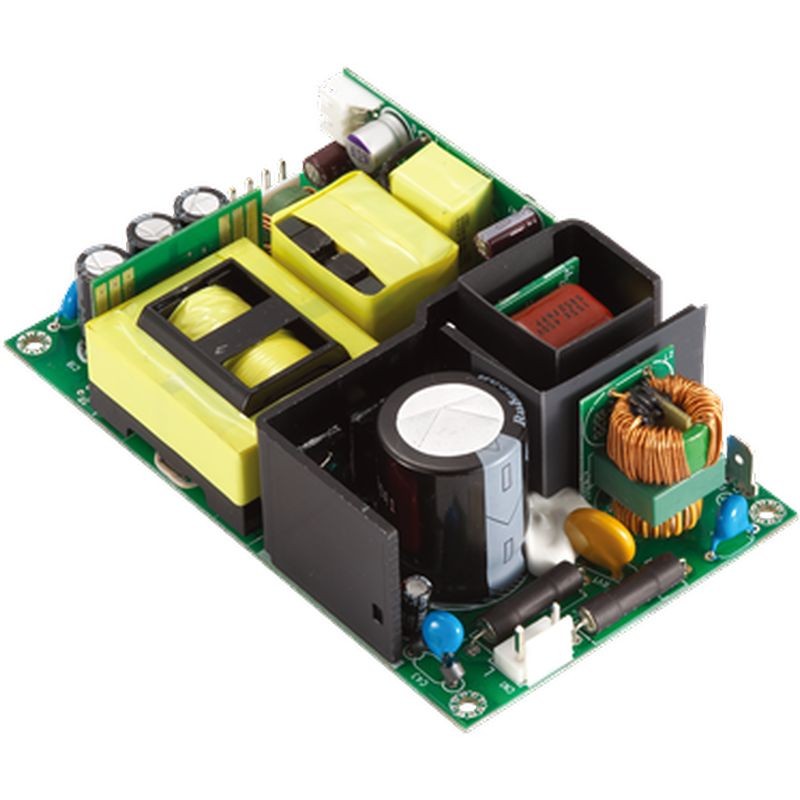

オープンフレーム型スイッチング電源
情報
ATM210T-FXXX
XXX = 出力電圧
特長:
* IEC/ANSI/AAMI ES60601-1 (Edition 3.1)
* 保護手段 : 2 X MOPP
* IEC 60950-1
* 100-240VAC ユニバーサル入力
* ファン使用時 210W
* スタンバイ 5V / 2A
* オン／オフ リモートコントロール
* 低リップルノイズの安定化出力
* 改造・カスタム設計対応可
* 保証期間：2年間
出力仕様
| モデル | 出力電圧 | 出力電流 | 出力（W） | ||
|---|---|---|---|---|---|
| 自然対流時 | ファン使用時 | 自然対流時 | ファン使用時 | ||
| ATM210T-F120 | 12.0V | 12.50A | 16.70A | 160W | 210W |
| 5.0V | 2.0A | ||||
| ATM210T-F240 | 24.0V | 6.25A | 8.30A | 160W | 210W |
| 5.0V | 2.0A | ||||
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240VAC |
| 周波数 | 50-60Hz |
| 電流 | 2.5A - 1A |
| 保護 | 内部一次電流ヒューズ |
| 出力 | |
| 負荷レギュレーション | ± 5%（代表値） |
| リップル＆ノイズ | ≤1% Vp-p @ フル負荷 |
| 過渡（ダイナミック）応答 | 50%負荷変動に対して0.5mS（代表値） |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS @ フル負荷 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護／過電圧保護／過電流保護／過熱保護 |
| 安全認証 | |
| 認証 | CB / UL / cUL / FCC / CE |
| 電気特性 | |
| トポロジー | LLC |
| 耐電圧 | 一次 - 二次間 4,000VAC |
| 接触電流（患者）漏れ電流 | <100µA |
| 接地漏れ電流 | <5mA |
| 効率 | DoE Level VI, ErP Stage 2 に準拠 |
| MTBF | 25°C における計算値 300,000時間（Telcordia SR-332 による） |
| 環境 | |
| 動作温度 | -20 ～ +50°C |
| 保存温度 | -20 ～ +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時：20 ～ 80% RH 保存時：10 ～ 90% RH |
| 冷却 | 160W 自然対流冷却時 210W ファン冷却時 |
| 機械的仕様 | |
| 寸法 | L 127 x W 76 x H 38 (mm) 5" x 3" x 1.5" (インチ) |
| 重量 | 310g（参考） |
概要
ATM210T‑F オープンフレーム スイッチング電源 概要
ATM210T‑Fは、産業用・医療用・組み込みシステム向けに設計された信頼性の高いオープンフレーム方式のスイッチング電源です。コンパクトなオープンフレーム設計により効率的な放熱と機器への組み込みが容易で、スペースが限られた用途やカスタマイズされたアプリケーションに最適です。
ATM210T‑Fを選ぶことで、システムは柔軟なオープンフレーム設計による、安定性・保護機能・高性能を兼ね備えた電源を得られます。
安定した電源と低ノイズ
本電源は、最小限のリップルとノイズで安定した規格化出力を提供し、センシティブな機器がスムーズに動作することを保証します。安定した性能により、医療機器、制御システム、および自動化機器に適しています。
グローバル対応と保護機能
ユニバーサル入力に対応しているため、ATM210T‑Fは異なる電圧地域で使用可能です。また、短絡、過電圧、過電流、過熱などに対する複数の保護機能を備えており、システムの安全性と信頼性を高めます。
安全性と信頼性
厳しい安全基準を満たすよう設計されており、このオープンフレーム方式のスイッチング電源は信頼性が不可欠な重要な環境に適しています。高品質な部品と堅牢な設計により、過酷な用途でも長期的な耐久性と安定した性能を実現します。
用途
- 医療機器への電源組み込み
- 産業用自動化および制御システム
- 組み込み機器および通信機器
- 小型で信頼性の高い電源モジュールを必要とするその他の機器
