开架式开关电源
信息
ATM210T-FXXX
XXX = 输出电压
特点：
* IEC/ANSI/AAMI ES60601-1 (Edition 3.1)
* 保护措施 : 2 X MOPP
* IEC 60950-1
* 100-240VAC 通用输入
* 210W 带风扇
* 待机 5V / 2A
* 远程开关控制
* 稳压输出，低纹波噪声
* 可提供修改和定制设计
* 2年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 功率 | ||
|---|---|---|---|---|---|
| 自然对流 | 带风扇 | 自然对流 | 带风扇 | ||
| ATM210T-F120 | 12.0V | 12.50A | 16.70A | 160W | 210W |
| 5.0V | 2.0A | ||||
| ATM210T-F240 | 24.0V | 6.25A | 8.30A | 160W | 210W |
| 5.0V | 2.0A | ||||
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240VAC |
| 线频 | 50-60Hz |
| 电流 | 2.5A - 1A |
| 保护 | 内部初级电流保险丝 |
| 输出 | |
| 负载调节 | ± 5%（典型） |
| 纹波与噪声 | ≤1% Vp-p @ 满载 |
| 瞬态（动态）响应 | 在50%负载变化时典型为0.5mS |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥10mS @ 满载 |
| 上升时间 | < 50mS |
| 保护 | 短路保护/ 过压保护/ 过流保护/ 过温保护 |
| 安全认证 | |
| 认证 | CB / UL / cUL / FCC / CE |
| 电气 | |
| 拓扑 | LLC |
| 耐压试验 | 4,000VAC 初级 - 次级 |
| 触摸电流（患者）/ 泄漏电流 | <100µA |
| 接地泄漏电流 | <5mA |
| 效率 | 符合 DoE Level VI, ErP Stage 2 |
| 平均无故障时间 (MTBF) | 300,000 计算小时（在25°C），依据 Telcordia SR-332 |
| 环境 | |
| 工作温度 | -20 to +50°C |
| 存储温度 | -20 to +80°C |
| 工作海拔 | 5,000M |
| 相对湿度 | 工作： 20 to 80% RH 存储： 10 to 90% RH |
| 冷却 | 160W 自然对流冷却 210W 风扇冷却 |
| 机械 | |
| 尺寸 | 长 L 127 x 宽 W 76 x 高 H 38 (mm) 5" x 3" x 1.5" (英寸) |
| 重量 | 310g (参考) |
概述

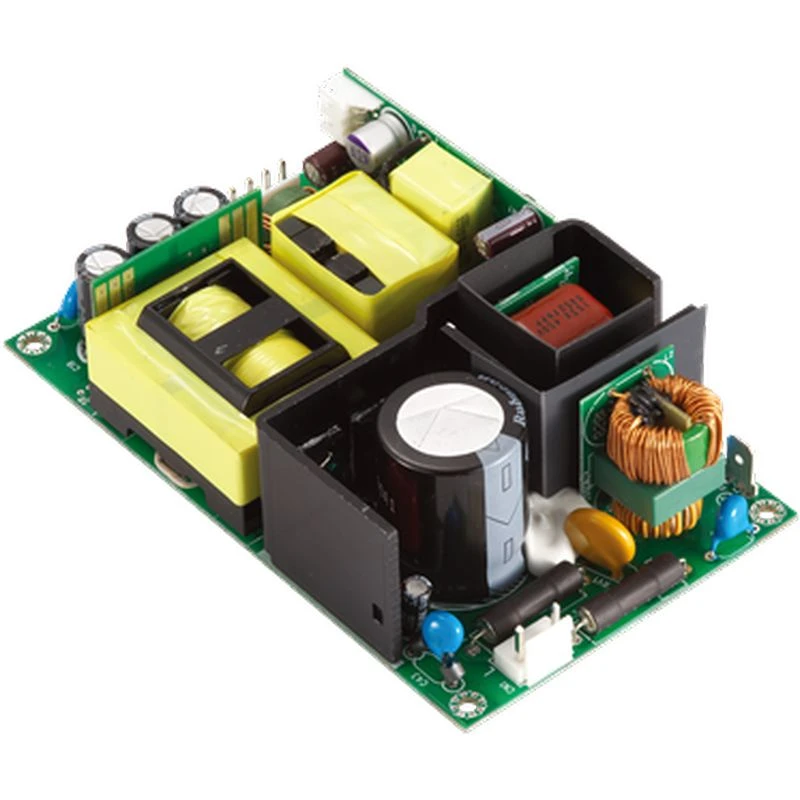

ATM210T‑F 开框式开关电源概述
ATM210T‑F 是一款可靠的开框式开关电源，专为工业、医疗和嵌入式系统设计。其紧凑的开框式设计便于高效散热并易于集成到各种设备中，非常适合空间受限或定制化应用。
选择 ATM210T‑F 可确保您的系统在灵活的开框式设计中获得稳定、受保护且高性能的电源。
稳定的电源与低噪声
该电源可提供稳定、受控的输出，具有极低的纹波和噪声，确保敏感设备平稳运行。稳定的性能使其适用于医疗设备、控制系统和自动化设备。
全球兼容性与保护
凭借通用输入支持，ATM210T‑F 可在不同电压区域运行。它还包含针对短路、过压、过流和过热的多重保护，提升系统的安全性和可靠性。
安全性与可靠性
该开框式开关电源按照严格的安全标准制造，适用于对可靠性有严苛要求的关键环境。其高质量组件和坚固的设计确保在苛刻应用中长期耐用和稳定的性能。
应用
- 医疗设备电源集成
- 工业自动化与控制系统
- 嵌入式与通信设备
- 其他需要紧凑且可靠电源模块的设备
