오픈 프레임 스위칭 전원 공급 장치
정보
ATM210T-FXXX
XXX = 출력 전압
특징:
* IEC/ANSI/AAMI ES60601-1 (Edition 3.1)
* 보호 수단 : 2 X MOPP
* IEC 60950-1
* 100-240VAC 범용 입력
* 팬 사용 시 210W
* 대기 전원 5V / 2A
* 원격 켜기/끄기 제어
* 저 리플 노이즈의 안정화된 출력
* 수정 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 | ||
|---|---|---|---|---|---|
| 자연 대류 | 팬 사용 시 | 자연 대류 | 팬 사용 시 | ||
| ATM210T-F120 | 12.0V | 12.50A | 16.70A | 160W | 210W |
| 5.0V | 2.0A | ||||
| ATM210T-F240 | 24.0V | 6.25A | 8.30A | 160W | 210W |
| 5.0V | 2.0A | ||||
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240VAC |
| 선 주파수 | 50-60Hz |
| 전류 | 2.5A - 1A |
| 보호 | 내부 1차 전류 퓨즈 |
| 출력 | |
| 부하 조정률 | ± 5% (일반) |
| 리플 및 노이즈 | ≤1% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 50% 부하 변화에 대해 0.5mS (대표값) |
| 시동 시간 | < 3,000mS |
| 유지 시간 | ≥10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과온 보호 |
| 안전 인증 | |
| 인증 | CB / UL / cUL / FCC / CE |
| 전기적 | |
| 토폴로지 | LLC |
| 내전압 | 1차 - 2차 간 4,000VAC |
| 접촉 전류(환자 누설 전류) | <100µA |
| 접지 누설 전류 | <5mA |
| 효율 | DoE Level VI, ErP Stage 2 충족 |
| MTBF | 25°C에서 Telcordia SR-332에 의해 계산된 300,000시간 |
| 환경 | |
| 동작 온도 | -20 to +50°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각: 160W 팬 냉각: 210W |
| 기계적 | |
| 치수 | L 127 x W 76 x H 38 (mm) 5" x 3" x 1.5" (인치) |
| 무게 | 310g (참고) |

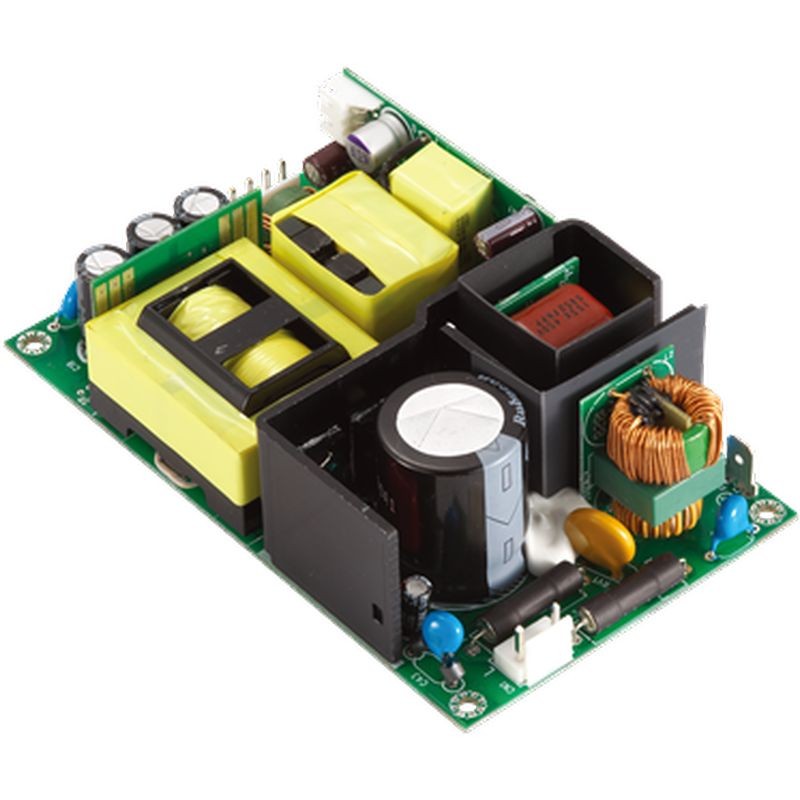

개요
ATM210T‑F 오픈 프레임 스위칭 전원 공급 장치 개요
ATM210T‑F는 산업용, 의료용 및 임베디드 시스템을 위해 설계된 신뢰할 수 있는 오픈 프레임 스위칭 전원 공급 장치입니다. 컴팩트한 오픈 프레임 설계는 효율적인 열 발산과 다양한 장비로의 손쉬운 통합을 가능하게 하여 공간이 제한되거나 맞춤형 적용에 이상적입니다.
ATM210T‑F를 선택하면 유연한 오픈 프레임 설계로 시스템에 안정적이고 보호되며 고성능의 전원을 제공할 수 있습니다.
안정적인 전원 및 저소음
이 전원 공급 장치는 최소한의 리플과 잡음으로 일관되고 규격화된 출력을 제공하여 민감한 장치들이 원활하게 작동하도록 보장합니다. 이러한 안정적인 성능은 의료 장비, 제어 시스템 및 자동화 장치에 적합합니다.
글로벌 호환성 및 보호 기능
범용 입력을 지원하여 ATM210T‑F는 다양한 전압 지역에서 동작합니다. 또한 단락, 과전압, 과전류 및 과열에 대한 다중 보호 기능을 포함하여 시스템의 안전성과 신뢰성을 향상시킵니다.
안전성 및 신뢰성
엄격한 안전 기준을 충족하도록 제작된 이 오픈 프레임 스위칭 전원 공급 장치는 신뢰성이 필수적인 중요 환경에 적합합니다. 고품질 부품과 견고한 설계는 까다로운 응용에서 장기적인 내구성과 안정적인 성능을 보장합니다.
적용 분야
- 의료 장비 전원 통합
- 산업용 자동화 및 제어 시스템
- 임베디드 및 통신 장치
- 콤팩트하고 신뢰할 수 있는 전원 모듈이 필요한 기타 장비
