Offenes Schaltnetzteil
Informationen
ATM210T-FXXX
XXX = Ausgangsspannung
Merkmale:
* IEC/ANSI/AAMI ES60601-1 (Edition 3.1)
* Schutzmaßnahmen : 2 X MOPP
* IEC 60950-1
* 100-240VAC Universal-Eingang
* 210W mit Lüfter
* Bereitschaft 5V / 2A
* Ein-/Aus-Fernsteuerung
* Geregelter Ausgang mit geringer Restwelligkeit und Rauschpegel
* Modifizierte und kundenspezifische Designs verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt | ||
|---|---|---|---|---|---|
| Konvektion | Mit Lüfter | Konvektion | Mit Lüfter | ||
| ATM210T-F120 | 12.0V | 12.50A | 16.70A | 160W | 210W |
| 5.0V | 2.0A | ||||
| ATM210T-F240 | 24.0V | 6.25A | 8.30A | 160W | 210W |
| 5.0V | 2.0A | ||||
Detaillierte Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 2.5A - 1A |
| Schutz | Interne Primär-Stromsicherung |
| Ausgang | |
| Lastregelung | ± 5% (Typisch) |
| Ripple & Rauschen | ≤1% Vp-p @ Volllast |
| Transientes (dynamisches) Ansprechverhalten | 0.5mS für 50% Laständerung (typisch) |
| Anlaufzeit | < 3,000mS |
| Überbrückungszeit | ≥10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz/ Überspannungsschutz/ Überstromschutz/ Übertemperaturschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / CE |
| Elektrisch | |
| Topologie | LLC |
| Isolationsfestigkeit | 4,000VAC Primär - Sekundär |
| Berührstrom (Patient) / Leckstrom | <100µA |
| Erdleckstrom | <5mA |
| Wirkungsgrad | Entspricht DoE Level VI, ErP Stage 2 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +50°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH Lagerung: 10 bis 90% RH |
| Kühlung | 160W mit Konvektionskühlung 210W mit Lüfterkühlung |
| Mechanisch | |
| Abmessungen | L 127 x B 76 x H 38 (mm) 5" x 3" x 1.5" (inch) |
| Gewicht | 310g (Ref.) |
Übersicht
ATM210T‑F Übersicht des offenen Schaltnetzteils
Das ATM210T‑F ist ein zuverlässiges offenes Schaltnetzteil für industrielle, medizinische und eingebettete Systeme. Sein kompaktes, offenes Chassisdesign ermöglicht eine effiziente Wärmeabfuhr und eine einfache Integration in verschiedene Geräte, wodurch es ideal für platzbeschränkte oder kundenspezifische Anwendungen ist.
Mit dem ATM210T‑F erhält Ihr System stabile, geschützte und leistungsstarke Energie in einem flexiblen offenen Chassisdesign.
Stabile Leistung und geringe Störgeräusche
Dieses Netzteil liefert eine konstante, geregelte Ausgangsspannung mit minimaler Restwelligkeit und geringem Rauschen, sodass empfindliche Geräte reibungslos arbeiten. Die stabile Leistung macht es geeignet für medizinische Geräte, Steuerungssysteme und Automatisierungsanlagen.
Weltweite Kompatibilität und Schutz
Mit Unterstützung für universelle Eingänge funktioniert das ATM210T‑F in verschiedenen Spannungsbereichen. Es verfügt außerdem über mehrere Schutzfunktionen gegen Kurzschluss, Überspannung, Überstrom und Überhitzung, wodurch die Systemsicherheit und Zuverlässigkeit erhöht werden.
Sicherheit und Zuverlässigkeit
Entwickelt nach strengen Sicherheitsstandards ist dieses offene Schaltnetzteil für kritische Umgebungen geeignet, in denen Zuverlässigkeit entscheidend ist. Hochwertige Komponenten und ein robustes Design gewährleisten langfristige Haltbarkeit und gleichbleibende Leistung in anspruchsvollen Anwendungen.
Anwendungen
- Integration der Stromversorgung medizinischer Geräte
- Industrielle Automatisierung und Steuerungssysteme
- Eingebettete Systeme und Kommunikationsgeräte
- Andere Geräte, die kompakte, zuverlässige Stromversorgungsmodule benötigen
Produktanfrage
| Bild | Produktname |
|---|---|
|

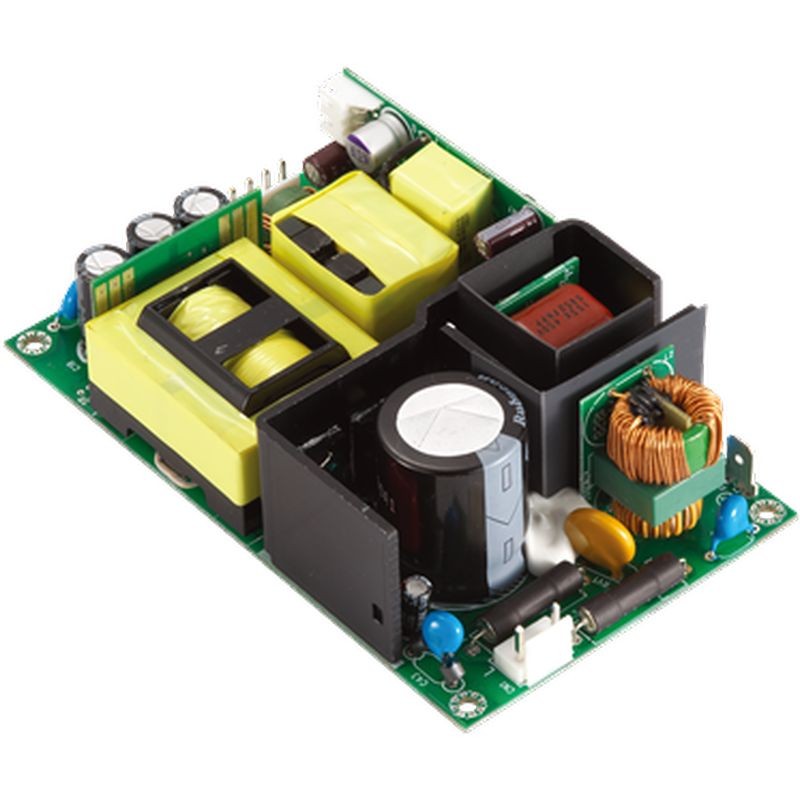

210W 3"x 5" Serie (Medizin & I.T.E.) ATM210T-F |
