300W シリーズ (医療用・情報機器用)
情報

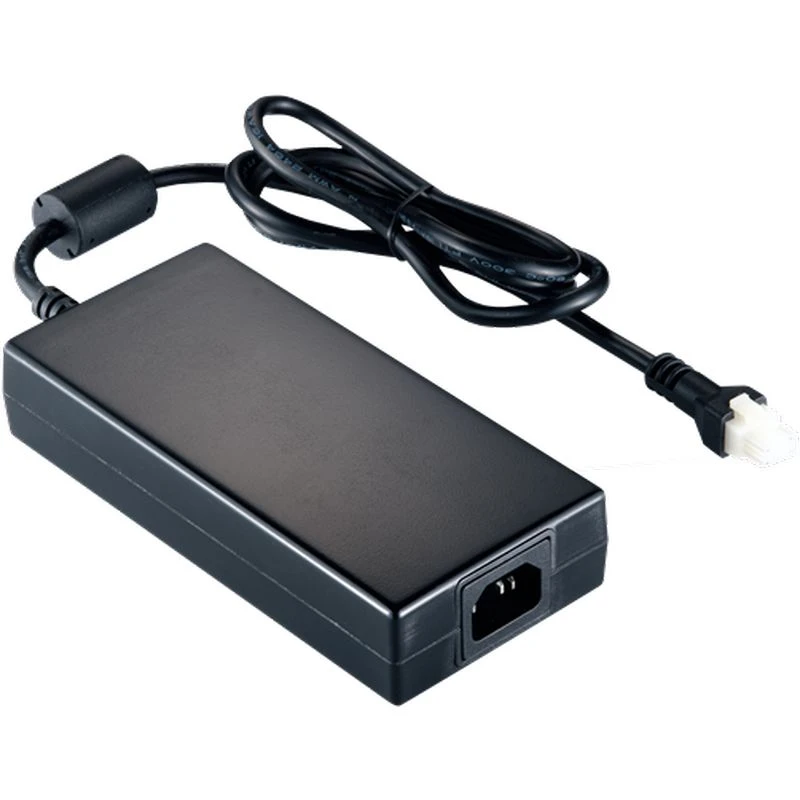

ATM300TS-□XXX
XXX = 出力電圧
□ = P : C14
□ = A : C18
主な特長：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* IEC/EN/ANSI/AAMI HA60601-1-11 (Class II Only)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 100-240 VAC ユニバーサル入力
* 窒化ガリウムベース設計
* 高い電力密度 : 9W / in3
* 200kHz のスイッチング周波数
* 保護手段：2 X MOPP
* 効率最大95%
* 低リップルノイズの安定化出力
* 改造・カスタム設計対応可
* 保証期間：2年
出力仕様
| 型番 | 出力電圧 | 出力電流 | 定格出力 (W) |
|---|---|---|---|
| ATM300TS-□120 | 12.0V | 24.00A | 288W |
| ATM300TS-□150 | 15.0V | 20.00A | 300W |
| ATM300TS-□190 | 19.0V | 15.79A | 300W |
| ATM300TS-□240 | 24.0V | 12.50A | 300W |
| ATM300TS-□480 | 48.0V | 6.25A | 300W |
| ATM300TS-□560(*) | 56.0V | 5.36A | 300W |
(*) I.T.E.のみ
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| ライン周波数 | 50-60Hz |
| 電流 | 3.5A-1.5A |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | IEC60320 / C14, C18 |
| 出力 | |
| 負荷調整率 | ± 5%（代表値） |
| リップル＆ノイズ | ≤ 1% Vp-p @ 定格負荷 |
| 過渡（ダイナミック）応答 | 負荷変動50%で0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ 定格負荷 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過温度保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / GS / TUV / CE / PSE / BSMI | |
| 電気的仕様 | |
| トポロジー | LLC |
| 耐電圧 | 4,000VAC 一次-二次間 |
| タッチ電流（患者）/ 漏れ電流 | < 100µA |
| 接地漏れ電流 | < 5mA |
| 効率 | DoE Level VI |
| EMC 規格 | EN55032 / EN55011 EN61000-3-2,3 EN55035 / EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°Cにおける300,000時間（Telcordia SR-332による算出） |
| 環境条件 | |
| 動作温度 | -20 to +40°C |
| 保存温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作: 20 to 80% RH 保存: 10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械仕様 | |
| ケース寸法 | L183 x W85 x H35 (mm) |
| 重量 | 1,060g（参考） |
