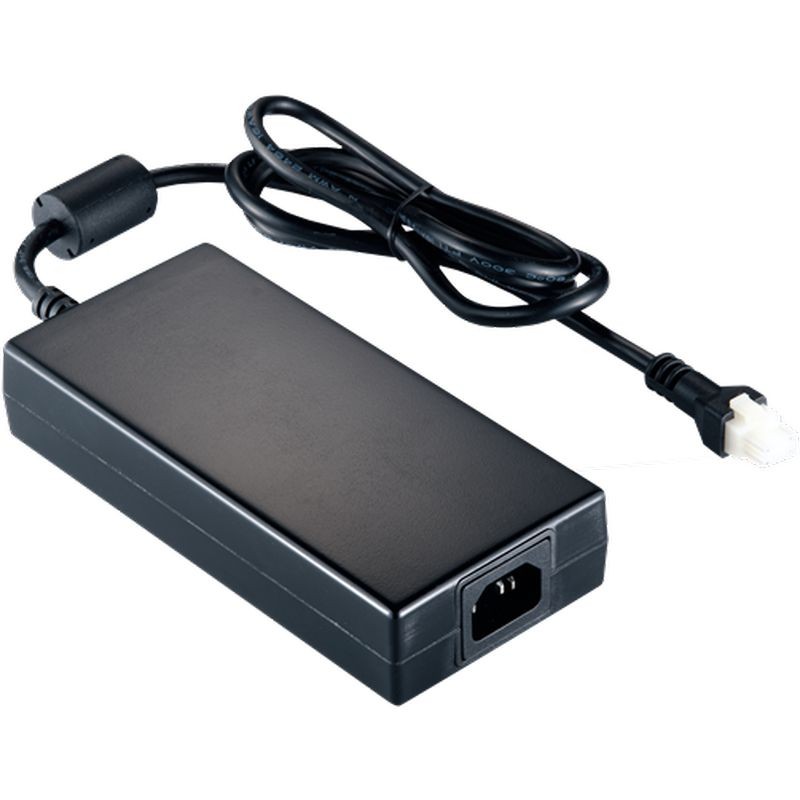

300W 시리즈 (의료용 및 정보기술장비)
정보
ATM300TS-□XXX
XXX = 출력 전압
□ = P : C14
□ = A : C18
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* IEC/EN/ANSI/AAMI HA60601-1-11 (Class II Only)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 100-240 VAC 범용 입력
* 질화갈륨 기반 설계
* 고전력 밀도 : 9W / in3
* 200kHz 스위칭 주파수 사용
* 보호 수단: 2 X MOPP
* 최대 효율 95%
* 저리플 노이즈의 정전압 출력
* 수정 및 맞춤형 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 정격 출력 (W) |
|---|---|---|---|
| ATM300TS-□120 | 12.0V | 24.00A | 288W |
| ATM300TS-□150 | 15.0V | 20.00A | 300W |
| ATM300TS-□190 | 19.0V | 15.79A | 300W |
| ATM300TS-□240 | 24.0V | 12.50A | 300W |
| ATM300TS-□480 | 48.0V | 6.25A | 300W |
| ATM300TS-□560(*) | 56.0V | 5.36A | 300W |
(*) I.T.E. 전용
사양 세부사항
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 3.5A-1.5A |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320 / C14, C18 |
| 출력 | |
| 부하 조정 | ± 5% (Typical) |
| 리플 및 노이즈 | ≤ 1% Vp-p @ Full Load |
| 과도(동적) 응답 | 50% 부하 변화에 대해 0.5mS |
| 기동 시간 | < 3,000mS |
| 유지 시간 | ≥ 10mS @ Full Load |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호/ 과온 보호 |
| 안전 승인 | |
| CB / UL / cUL / FCC / GS / TUV / CE / PSE / BSMI | |
| 전기적 | |
| 토폴로지 | LLC |
| 내전압 | 4,000VAC (1차 - 2차) |
| 접촉 전류(환자) / 누설 전류 | < 100µA |
| 접지 누설 전류 | < 5mA |
| 효율 | DoE Level VI |
| EMC 표준 | EN55032 / EN55011 EN61000-3-2,3 EN55035 / EN61000-4-2,3,4,5,6,8,11 |
| MTBF (평균 무고장 시간) | 25°C에서 Telcordia SR-332 기준으로 계산된 300,000시간 |
| 환경 | |
| 작동 온도 | -20 to +40°C |
| 저장 온도 | -20 to +80°C |
| 작동 고도 | 5,000M |
| 상대 습도 | 작동: 20 to 80% RH 저장: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L183 x W85 x H35 (mm) |
| 무게 | 1,060g (참조) |
