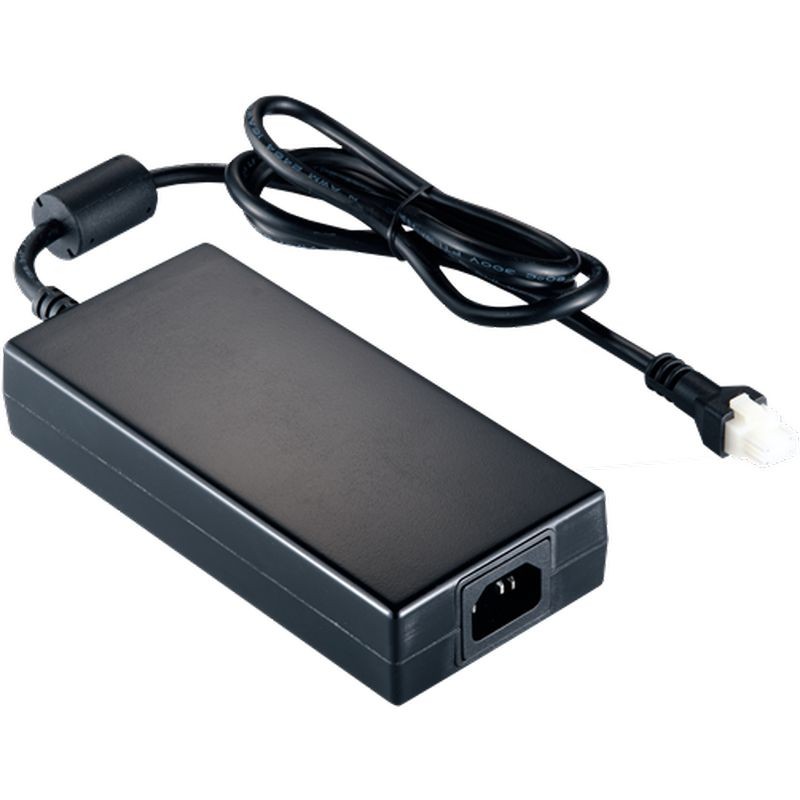

300W 系列 (医疗&信息技术设备)
信息
ATM300TS-□XXX
XXX = 输出电压
□ = P : C14
□ = A : C18
特性:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* IEC/EN/ANSI/AAMI HA60601-1-11 (仅限 II 类)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 100-240 VAC 通用输入
* 基于氮化镓的设计
* 高功率密度 : 9W / in3
* 具有 200kHz 开关频率
* 防护方式: 2 X MOPP
* 效率高达 95%
* 稳压输出，低纹波噪声
* 可提供修改和定制设计
* 2 年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 功率 |
|---|---|---|---|
| ATM300TS-□120 | 12.0V | 24.00A | 288W |
| ATM300TS-□150 | 15.0V | 20.00A | 300W |
| ATM300TS-□190 | 19.0V | 15.79A | 300W |
| ATM300TS-□240 | 24.0V | 12.50A | 300W |
| ATM300TS-□480 | 48.0V | 6.25A | 300W |
| ATM300TS-□560(*) | 56.0V | 5.36A | 300W |
(*) 仅限 I.T.E.
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240 VAC |
| 线频率 | 50-60Hz |
| 电流 | 3.5A-1.5A |
| 保护 | 内部初级电流熔断器 |
| 配置 | IEC60320 / C14, C18 |
| 输出 | |
| 负载调整率 | ± 5% (典型) |
| 纹波与噪声 | ≤ 1% Vp-p @ Full Load |
| 瞬态（动态）响应 | 在 50% 负载变化下为 0.5mS |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥ 10mS @ Full Load |
| 上升时间 | < 50mS |
| 保护 | 短路保护/ 过压保护/ 过流保护/ 过温保护 |
| 安全认证 | |
| CB / UL / cUL / FCC / GS / TUV / CE / PSE / BSMI | |
| 电气 | |
| 拓扑 | LLC |
| 耐压 | 4,000VAC 初级 - 次级 |
| 触电流（患者）/ 漏电流 | < 100µA |
| 接地漏电流 | < 5mA |
| 效率 | DoE Level VI |
| EMC 标准 | EN55032 / EN55011 EN61000-3-2,3 EN55035 / EN61000-4-2,3,4,5,6,8,11 |
| MTBF（平均无故障时间） | 按 Telcordia SR-332 在25°C 计算为 300,000 小时 |
| 环境 | |
| 工作温度 | -20 to +40°C |
| 存储温度 | -20 to +80°C |
| 工作海拔 | 5,000M |
| 相对湿度 | 工作: 20 to 80% RH 存储: 10 to 90% RH |
| 冷却 | 自然对流冷却 |
| 机械 | |
| 外壳尺寸 | L183 x W85 x H35 (mm) |
| 重量 | 1,060g （参考） |
