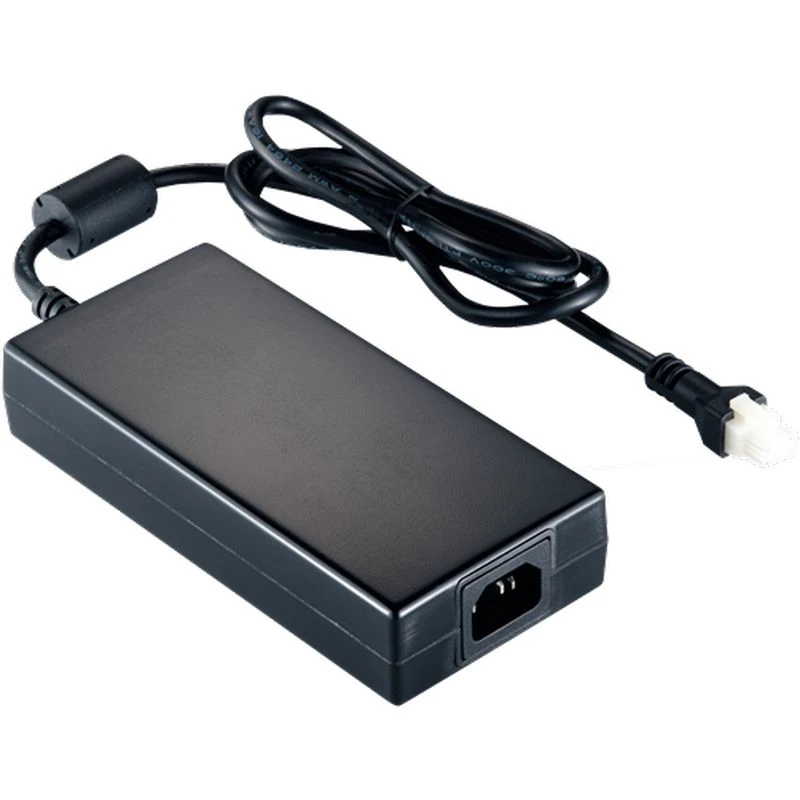

300W Serie (Medizin&I.T.E.)
Informationen
ATM300TS-□XXX
XXX = Ausgangsspannung
□ = P : C14
□ = A : C18
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* IEC/EN/ANSI/AAMI HA60601-1-11 (nur Klasse II)
* EMV : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 100-240 VAC Universaleingang
* Galliumnitrid-basiertes Design
* Hohe Leistungsdichte : 9W / in3
* Mit 200kHz Schaltfrequenz
* Schutzmaßnahmen: 2 X MOPP
* Wirkungsgrad bis zu 95%
* Geregelter Ausgang mit geringem Ripple-Rauschen
* Modifizierte und kundenspezifische Designs verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATM300TS-□120 | 12.0V | 24.00A | 288W |
| ATM300TS-□150 | 15.0V | 20.00A | 300W |
| ATM300TS-□190 | 19.0V | 15.79A | 300W |
| ATM300TS-□240 | 24.0V | 12.50A | 300W |
| ATM300TS-□480 | 48.0V | 6.25A | 300W |
| ATM300TS-□560(*) | 56.0V | 5.36A | 300W |
(*) Nur I.T.E.
Details der Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 3.5A-1.5A |
| Schutz | Interne Primär-Stromsicherung |
| Konfiguration | IEC60320 / C14, C18 |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Ripple & Rauschen | ≤ 1% Vp-p bei Volllast |
| Transient (dynamische) Antwort | 0.5mS mit 50% Laständerung |
| Startzeit | < 3,000mS |
| Überbrückungszeit | ≥ 10mS @ Full Load |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz/ Überspannungsschutz/ Überstromschutz/ Übertemperaturschutz |
| Sicherheitszulassungen | |
| CB / UL / cUL / FCC / GS / TUV / CE / PSE / BSMI | |
| Elektrisch | |
| Topologie | LLC |
| Dielektrische Festigkeit | 4,000VAC Primary - Secondary |
| Berührungsstrom (Patient) / Leckstrom | < 100µA |
| Erdleckstrom | < 5mA |
| Wirkungsgrad | DoE Level VI |
| EMV-Standards | EN55032 / EN55011 EN61000-3-2,3 EN55035 / EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebung | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Gehäuseabmessungen | L183 x W85 x H35 (mm) |
| Gewicht | 1,060g (Ref.) |
