フレーム出力
情報

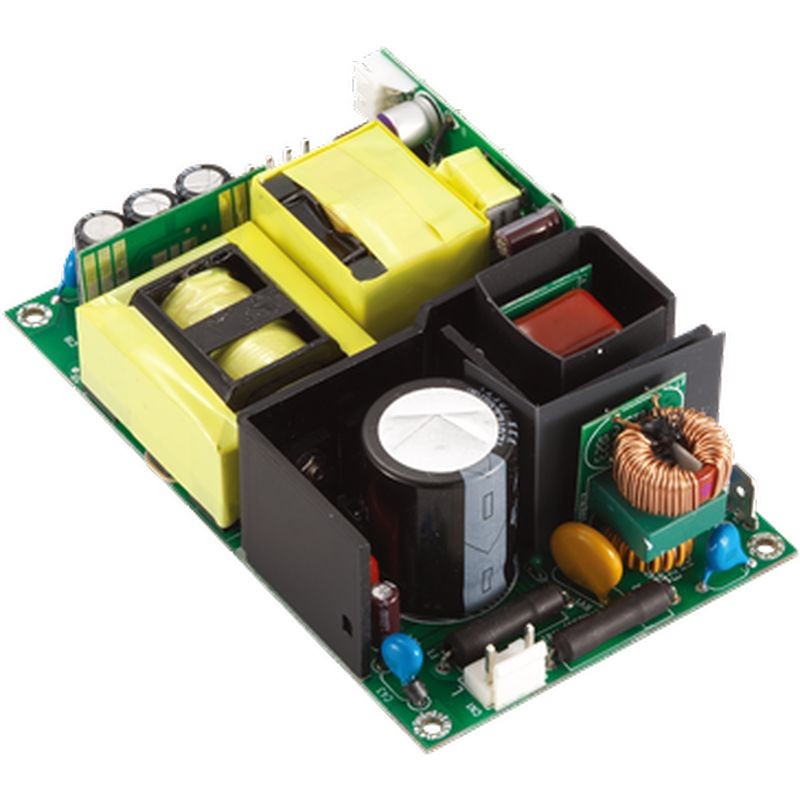

ATM305T-Fxxx
XXX = 出力電圧
特長:
* IEC/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 保護手段 : 2 X MOPP
* IEC/UL 62368-1
* 100-240VAC ユニバーサル入力
* 305W ファン付き
* 待機 5V / 1A
* リモートによるオン/オフ制御
* 低リップルノイズのある安定化出力
* 改造およびカスタム設計対応可能
* 2年間保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | ワット | ||
|---|---|---|---|---|---|
| 自然冷却 | ファン付き | 自然冷却 | ファン付き | ||
| ATM30ST-F120 | 12.0V | 16.0A | 25.0A | 197W | 305W |
| 5.0V | 1.0A | ||||
| ATM30ST-F240 | 24.0V | 10.4A | 12.5A | 255W | 305W |
| 5.0V | 1.0A | ||||
| ATM30ST-F480 | 48.0V | 5.2A | 6.25A | 255W | 305W |
| 5.0V | 1.0A | ||||
仕様の詳細
| 入力 | |
|---|---|
| 電圧 | 100-240VAC |
| ライン周波数 | 50-60Hz |
| 電流 | 3.6A - 1.6A |
| 保護 | 内部一次側のヒューズ |
| 出力 | |
| 負荷調整率 | ± 5% (典型値) |
| リップルおよびノイズ | ≤1% Vp-p @ フル負荷 |
| 過渡（動的）応答 | 50%の負荷変動に対して 0.5mS (典型値) |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS @ フル負荷 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過温度保護 |
| 安全承認 | |
| 承認 | CB / UL / cUL / FCC / CE |
| 電気仕様 | |
| トポロジー | LLC |
| 耐電圧 | 4,000VAC 一次-二次間 |
| タッチ電流（患者）漏れ電流 | <100µA |
| 接地漏れ電流 | <5mA |
| 平均故障間隔 (MTBF) | 25°C において 300,000 計算時間、Telcordia SR-332 による |
| 環境条件 | |
| 動作温度 | -20〜+50°C |
| 保存温度 | -20〜+80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時: 20〜80% RH 保存時: 10〜90% RH |
| 冷却 | ATM30ST-F120: 自然対流冷却時 197W ATM30ST-F240: 自然対流冷却時 255W ATM30ST-F480: 自然対流冷却時 255W 強制冷却時 305W |
| 機械仕様 | |
| 寸法 | L 127 x W 76 x H 38 (mm) 5" x 3" x 1.5" (inch) |
| 重量 | 350g (参考) |
概要
ATM305T‑F フレーム電源 — 医療・産業システムで信頼される選択肢
ATM305T‑Fは、高性能のフレーム電源ユニットで、医療機器や産業用電子機器などの厳しい環境で信頼性の高い電力を供給するよう設計されています。オープン設計により効率的な冷却が可能で、コンパクトで堅牢な電源が必要なシステムシャーシへの取り付けも容易です。
ユニバーサル入力による信頼性の高い性能
この電源は広いAC入力範囲に対応し、低リップル・低ノイズで安定したレギュレート出力を供給します。そのため、制御電子機器、組込み機器、監視装置など、安定した電源が重要なシステムに適しています。
信頼できる安全性と適合性
ATM305T‑Fは、情報機器（I.T.E.）および医療用途の両方に適した国際的な安全基準を満たしています。二重の患者保護（2×MOPP）を備え、医療用安全規格に準拠しているため、製品が厳格な電気安全要件に従うのを支援します。
長期使用のための内蔵保護機能
このフレーム電源は、短絡、過電圧、過電流、過熱などの複数の保護機能を備えています。これらの保護機能は、予期しない電源トラブルからシステムおよび電源自体を守るのに役立ちます。
システム統合のための柔軟な機能
最新のシステム設計をサポートするため、ATM305T‑Fはリモート制御オプションとスタンバイ出力機能を提供します。これらの機能により、複雑な電源アーキテクチャへの統合が容易になり、システム診断や電源シーケンス機能をサポートします。
最適な用途
このフレーム電源は以下に最適です：
- 医療機器
- 産業用オートメーションシステム
- 組込み制御プラットフォーム
- 通信およびネットワーク機器
厳格な安全規格への適合、信頼性の高い出力、実用的な統合機能を組み合わせることで、ATM305T‑Fは信頼できるフレーム電源を必要とするシステムを構築するエンジニアに安心感を与えます。
