框架功率
信息

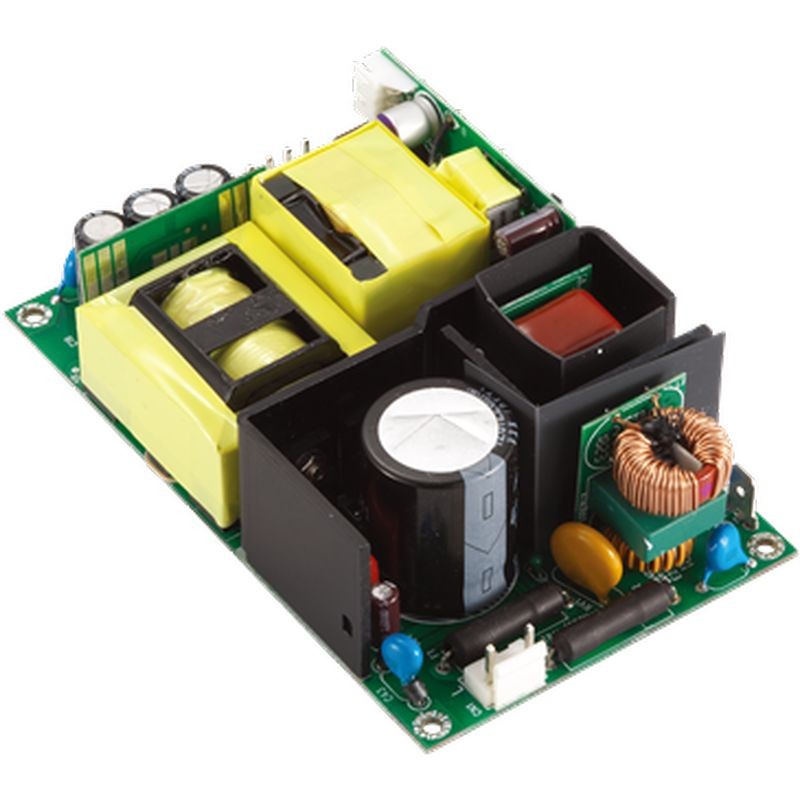

ATM305T-Fxxx
XXX = 输出电压
特性:
* IEC/ANSI/AAMI ES60601-1 (Edition 3.2)
* 电磁兼容： IEC60601-1-2 (Edition 4.1)
* 防护方式：2 X MOPP
* IEC/UL 62368-1
* 100-240VAC 通用输入
* 305W 带风扇
* 待机 5V / 1A
* 远程开/关控制
* 稳压输出，低纹波噪声
* 可提供修改和定制设计
* 2年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 功率 | ||
|---|---|---|---|---|---|
| 自然冷却 | 带风扇 | 自然冷却 | 带风扇 | ||
| ATM30ST-F120 | 12.0V | 16.0A | 25.0A | 197W | 305W |
| 5.0V | 1.0A | ||||
| ATM30ST-F240 | 24.0V | 10.4A | 12.5A | 255W | 305W |
| 5.0V | 1.0A | ||||
| ATM30ST-F480 | 48.0V | 5.2A | 6.25A | 255W | 305W |
| 5.0V | 1.0A | ||||
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240VAC |
| 输入频率 | 50-60Hz |
| 电流 | 3.6A - 1.6A |
| 保护 | 内部初级电流保险丝 |
| 输出 | |
| 负载调节 | ± 5% (典型) |
| 纹波与噪声 | ≤1% Vp-p @ 满载 |
| 瞬态（动态）响应 | 0.5mS（对于50%负载变化，典型） |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥10mS @ 满载 |
| 上升时间 | < 50mS |
| 保护 | 短路保护 / 过压保护 / 过流保护 / 过温保护 |
| 安全认证 | |
| 认证 | CB / UL / cUL / FCC / CE |
| 电气特性 | |
| 拓扑 | LLC |
| 耐介电强度 | 4,000VAC 初级 - 次级 |
| 触摸电流（患者）/ 泄漏电流 | <100µA |
| 接地泄漏电流 | <5mA |
| MTBF | 按 Telcordia SR-332 在 25°C 计算为 300,000 小时 |
| 环境 | |
| 工作温度 | -20 至 +50°C |
| 存储温度 | -20 至 +80°C |
| 工作海拔 | 5,000M |
| 相对湿度 | 工作：20 至 80% RH 存储：10 至 90% RH |
| 冷却 | ATM30ST-F120：197W 自然散热 ATM30ST-F240：255W 自然散热 ATM30ST-F480：255W 自然散热 305W 强制冷却 |
| 机械 | |
| 尺寸 | 长 127 x 宽 76 x 高 38 (mm) 5" x 3" x 1.5" (英寸) |
| 重量 | 350g (参考) |
概述
ATM305T‑F 框架式电源 — 医疗与工业系统的可信之选
ATM305T‑F 是一款高性能的框架式电源，专为在医疗设备和工业电子等苛刻环境中提供可靠电力而设计。其开放式设计便于高效散热，并可轻松安装到需要紧凑且坚固电源的系统机箱中。
具有通用输入的可靠性能
该电源接受宽范围交流输入，输出稳定、受控，且纹波和噪声低。这使其适用于对电源稳定性要求高的系统，如控制电子设备、嵌入式设备和监测设备。
值得信赖的安全性与合规性
ATM305T‑F 符合适用于信息技术设备和医疗应用的国际安全标准。它包含双重患者保护措施 (2×MOPP) 并遵守医疗安全规范，有助于确保您的产品满足严格的电气安全要求。
为长期使用提供的内置保护
该框架式电源具备多种保护功能，如短路保护、过压保护、过流保护和过温保护。这些防护可帮助保护系统及电源本身免受意外电源问题的影响。
便于系统集成的灵活特性
为支持现代系统设计，ATM305T‑F 提供远程控制选项和待机输出能力。这些特性便于集成到复杂的电源架构中，并支持系统诊断或电源时序功能。
最适用的场景
该框架式电源非常适用于：
- 医疗设备
- 工业自动化系统
- 嵌入式控制平台
- 通信与网络设备
通过将严格的安全合规性、可靠的输出以及实用的集成特性相结合，ATM305T‑F 在构建依赖可靠框架式电源的系统时为工程师提供了信心。
