프레임 전력
정보
ATM305T-Fxxx
XXX = 출력 전압
특징:
* IEC/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 보호 수단 : 2 X MOPP
* IEC/UL 62368-1
* 100-240VAC 범용 입력
* 305W 팬 장착 시
* 대기 5V / 1A
* 온 & 오프 원격 제어
* 저리플 저잡음의 안정화 출력
* 변경 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 출력 (W) | ||
|---|---|---|---|---|---|
| 자연대류 | 팬 장착 | 자연대류 | 팬 장착 | ||
| ATM30ST-F120 | 12.0V | 16.0A | 25.0A | 197W | 305W |
| 5.0V | 1.0A | ||||
| ATM30ST-F240 | 24.0V | 10.4A | 12.5A | 255W | 305W |
| 5.0V | 1.0A | ||||
| ATM30ST-F480 | 48.0V | 5.2A | 6.25A | 255W | 305W |
| 5.0V | 1.0A | ||||
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 3.6A - 1.6A |
| 보호 | 내부 1차 전류 퓨즈 |
| 출력 | |
| 부하 조정도 | ± 5% (일반적) |
| 리플 및 노이즈 | ≤1% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 50% 부하 변화에 대해 0.5mS (일반적) |
| 기동 시간 | < 3,000mS |
| 유지 시간 | ≥10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과온도 보호 |
| 안전 인증 | |
| 인증 | CB / UL / cUL / FCC / CE |
| 전기 | |
| 토폴로지 | LLC |
| 절연 내압 | 4,000VAC 1차 - 2차 |
| 접촉 전류(환자) 누설 전류 | <100µA |
| 접지 누설 전류 | <5mA |
| MTBF | 25°C에서 Telcordia SR-332에 따라 계산된 300,000시간 |
| 환경 | |
| 동작 온도 | -20 to +50°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 ~ 80% RH 보관: 10 ~ 90% RH |
| 냉각 | ATM30ST-F120: 197W 자연대류 냉각 ATM30ST-F240: 255W 자연대류 냉각 ATM30ST-F480: 255W 자연대류 냉각 305W 강제 냉각 |
| 기계적 | |
| 치수 | L 127 x W 76 x H 38 (mm) 5" x 3" x 1.5" (인치) |
| 무게 | 350g (참조) |
개요

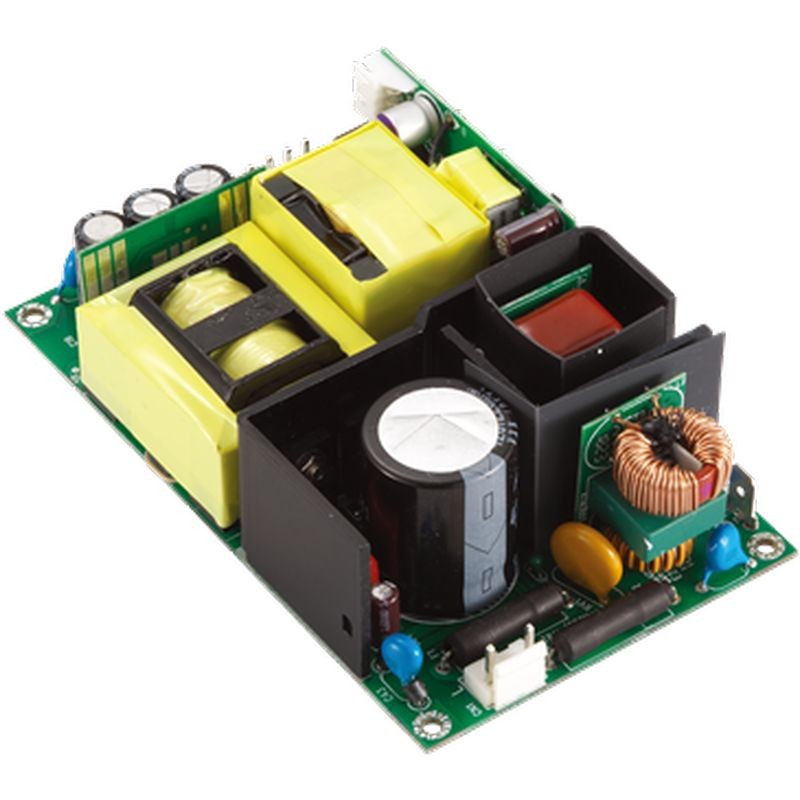

ATM305T‑F 프레임 전원 유닛 — 의료 및 산업 시스템을 위한 신뢰할 수 있는 선택
ATM305T‑F는 의료 장비 및 산업용 전자기기와 같은 까다로운 환경에서 신뢰할 수 있는 전력을 제공하도록 설계된 고성능 프레임 전원 유닛입니다. 개방형 설계로 효율적인 냉각이 가능하고 컴팩트하고 견고한 전원이 필요한 시스템 섀시에 손쉽게 장착할 수 있습니다.
범용 입력으로 안정적인 성능
이 전원공급장치는 넓은 교류(AC) 입력 범위를 허용하며 리플과 노이즈가 낮은 일관되고 규제된 출력을 제공합니다. 따라서 제어 전자 장치, 임베디드 장비 및 모니터링 장비와 같이 안정적인 전원이 중요한 시스템에 적합합니다.
믿을 수 있는 안전성 및 규정 준수
ATM305T‑F는 I.T.E. 및 의료 응용 모두에 적합한 국제 안전 기준을 충족합니다. 이 제품은 이중 환자 보호수단 (2×MOPP)을 포함하며 의료 안전 규정을 준수하여 귀사의 제품이 엄격한 전기 안전 요구사항을 따르도록 도와줍니다.
장기 사용을 위한 내장 보호 기능
이 프레임 전원 유닛은 단락 보호, 과전압 보호, 과전류 보호 및 과온 보호와 같은 다양한 보호 기능을 포함합니다. 이러한 보호 장치는 예기치 않은 전원 문제로부터 시스템과 전원장치 자체를 보호하는 데 도움을 줍니다.
시스템 통합을 위한 유연한 기능
현대적 시스템 설계를 지원하기 위해 ATM305T‑F는 원격 제어 옵션과 대기 출력 기능을 제공합니다. 이러한 기능은 복잡한 전원 아키텍처에 통합하기 쉽게 하며 시스템 진단이나 전원 시퀀싱 기능을 지원합니다.
적합한 적용 분야
이 프레임 전원 유닛은 다음과 같은 용도에 이상적입니다:
- 의료 기기
- 산업 자동화 시스템
- 임베디드 제어 플랫폼
- 통신 및 네트워크 장비
엄격한 안전 규정 준수, 신뢰할 수 있는 출력 및 실용적인 통합 기능을 결합함으로써 ATM305T‑F는 신뢰할 수 있는 프레임 전원이 필요한 시스템을 구축할 때 엔지니어들에게 신뢰를 제공합니다.
