Rahmenleistung
Informationen
ATM305T-Fxxx
XXX = Ausgangsspannung
Merkmale:
* IEC/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMV : IEC60601-1-2 (Edition 4.1)
* Schutzmaßnahmen : 2 X MOPP
* IEC/UL 62368-1
* 100-240VAC Universal-Eingang
* 305W mit Lüfter
* Standby 5V / 1A
* Fernbedienung Ein/Aus
* Geregelter Ausgang mit geringem Ripple/Rauschen
* Modifizierte und kundenspezifische Designs verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt | ||
|---|---|---|---|---|---|
| Konvektion | Mit Lüfter | Konvektion | Mit Lüfter | ||
| ATM30ST-F120 | 12.0V | 16.0A | 25.0A | 197W | 305W |
| 5.0V | 1.0A | ||||
| ATM30ST-F240 | 24.0V | 10.4A | 12.5A | 255W | 305W |
| 5.0V | 1.0A | ||||
| ATM30ST-F480 | 48.0V | 5.2A | 6.25A | 255W | 305W |
| 5.0V | 1.0A | ||||
Spezifikationsdetails
| Eingang | |
|---|---|
| Spannung | 100-240VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 3.6A - 1.6A |
| Schutz | Interne primäre Stromsicherung |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Ripple & Rauschen | ≤1% Vp-p @ Volllast |
| Transientes (dynamisches) Ansprechverhalten | 0.5mS für 50% Laständerung (typisch) |
| Einschaltzeit | < 3,000mS |
| Hold-up-Zeit | ≥10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / CE |
| Elektrisch | |
| Topologie | LLC |
| Isolationsfestigkeit | 4,000VAC Primär - Sekundär |
| Berührungsstrom (Patient) / Leckstrom | <100µA |
| Erdleckstrom | <5mA |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umwelt | |
| Betriebstemperatur | -20 bis +50°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH Lagerung: 10 bis 90% RH |
| Kühlung | ATM30ST-F120: 197W mit Konvektionskühlung ATM30ST-F240: 255W mit Konvektionskühlung ATM30ST-F480: 255W mit Konvektionskühlung 305W mit Zwangskühlung |
| Mechanisch | |
| Abmessungen | L 127 x B 76 x H 38 (mm) 5" x 3" x 1.5" (Zoll) |
| Gewicht | 350g (Ref.) |
Übersicht

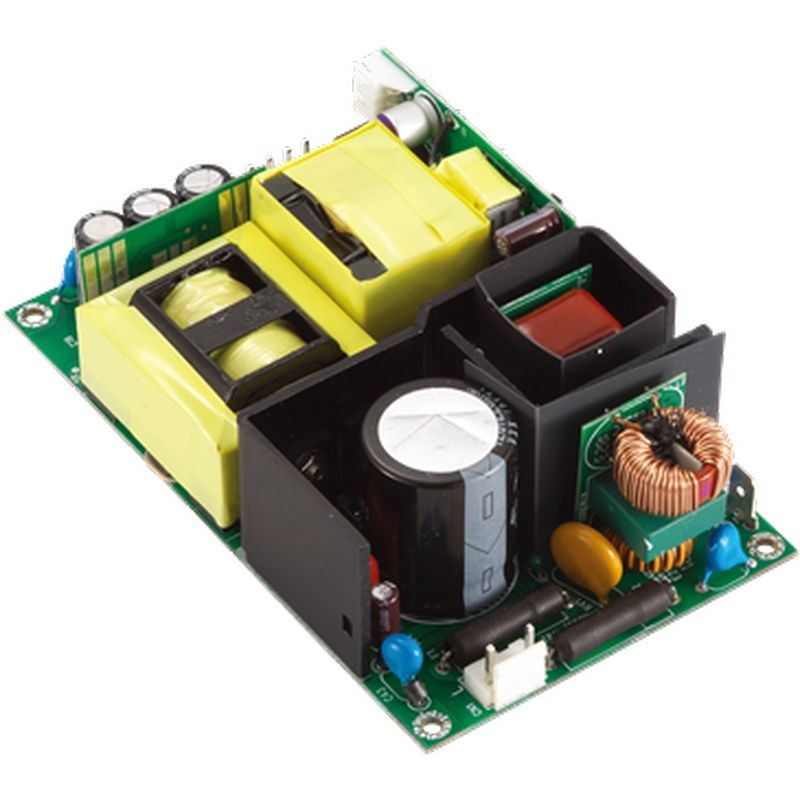

ATM305T‑F Frame-Netzteil — Vertrauenswürdige Wahl für Medizin- und Industriesysteme
Das ATM305T‑F ist ein leistungsstarkes Frame-Netzteil, das entwickelt wurde, um zuverlässige Energie in anspruchsvollen Umgebungen wie medizinischen Geräten und industrieller Elektronik zu liefern. Sein offenes Design ermöglicht eine effiziente Kühlung und eine einfache Installation in Systemchassis, wo kompakte, robuste Stromversorgung benötigt wird.
Zuverlässige Leistung mit universellem Eingang
Dieses Netzteil akzeptiert einen weiten Wechselstrom-Eingangsbereich und liefert konsistente, geregelte Ausgänge mit geringer Restwelligkeit und geringem Rauschen. Das macht es geeignet für Systeme, bei denen stabile Stromversorgung wichtig ist, wie Steuerungselektronik, eingebettete Geräte und Überwachungsgeräte.
Sicherheit und Konformität, auf die Sie sich verlassen können
Das ATM305T‑F erfüllt internationale Sicherheitsstandards und ist für sowohl I.T.E. als auch medizinische Anwendungen geeignet. Es beinhaltet doppelte Mittel zum Patientenschutz (2×MOPP) und entspricht medizinischen Sicherheitsnormen, wodurch sichergestellt wird, dass Ihre Produkte strenge elektrische Sicherheitsanforderungen erfüllen.
Eingebaute Schutzfunktionen für den Langzeitbetrieb
Dieses Frame-Netzteil verfügt über mehrere Schutzfunktionen wie Kurzschluss-, Überspannungs-, Überstrom- und Übertemperaturschutz. Diese Schutzmaßnahmen helfen, Ihr System und das Netzteil selbst vor unerwarteten Stromproblemen zu schützen.
Flexible Funktionen für die Systemintegration
Zur Unterstützung moderner Systemdesigns bietet das ATM305T‑F Fernsteuerungsoptionen und eine Standby-Ausgangsfähigkeit. Diese Funktionen erleichtern die Integration in komplexe Stromarchitekturen und unterstützen Systemdiagnosen sowie Funktionen zur Sequenzierung der Stromversorgung.
Wo es am besten passt
Dieses Frame-Netzteil ist ideal für:
- Medizinische Geräte
- Industrielle Automatisierungssysteme
- Eingebettete Steuerungsplattformen
- Kommunikations- und netzwerkfähige Geräte
Durch die Kombination strenger Sicherheitskonformität, zuverlässiger Ausgangsleistung und praktischer Integrationsfunktionen gibt das ATM305T‑F Ingenieuren Vertrauen beim Aufbau von Systemen, die auf ein zuverlässiges Frame‑Netzteil angewiesen sind.
