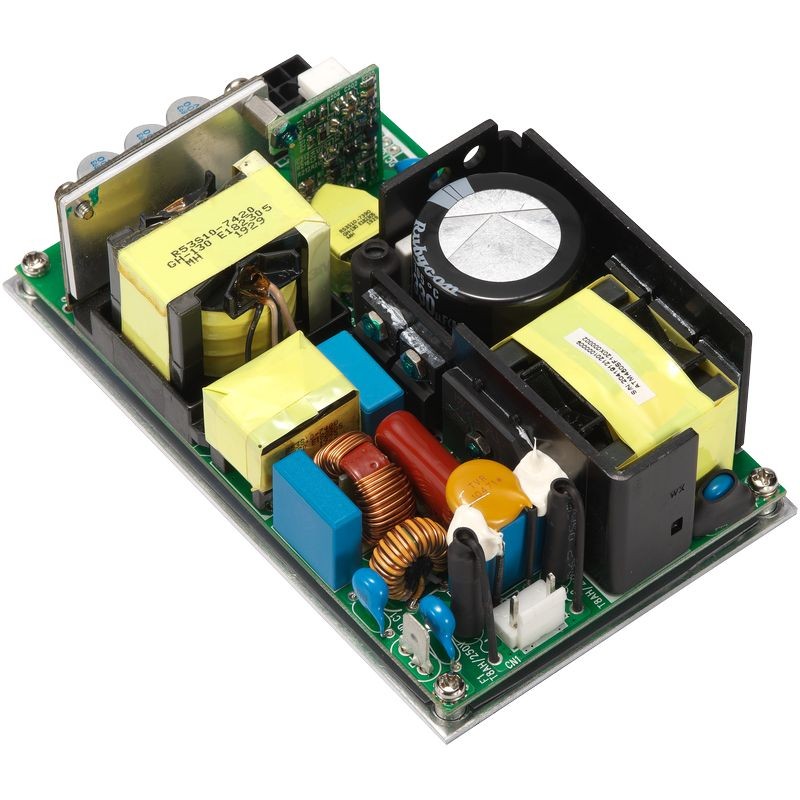

500W 3"x 5" シリーズ (医療用&I.T.E.)
情報
ATM500A5-Fxxx□
XXX = 出力電圧
□ = 空欄 : オープンフレーム
□ = Y : トップファン付きエンクロージャタイプ
特長:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 保護手段 : 2 X MOPP
* IEC/EN/UL 62368-1
* 100-240VAC ユニバーサル入力
* ファン使用時 500W
* スタンバイ 5V / 1A
* リモートによるオン／オフ制御
* ファン用出力 12V / 0.6A
* 低リップルノイズの安定化出力
* 修正およびカスタム設計対応可能
* 2年間保証
出力仕様
| モデル | 出力電圧 | 出力電流 | スタンバイ | ファン用出力 | 出力 (W) | ||
|---|---|---|---|---|---|---|---|
| 自然空冷 | ファン使用時 | 自然空冷 | ファン使用時 | ||||
| ATM500A5-F120□ | 12.0V | 25A | 41.66A | 5V / 1A | 12V / 0.6A | 300W | 499.9W |
| ATM500A5-F150□ | 15.0V | 20A | 33.33A | 5V / 1A | 12V / 0.6A | 300W | 500.0W |
| ATM500A5-F190□ | 19.0V | 15.78A | 26.31A | 5V / 1A | 12V / 0.6A | 299.8W | 499.9W |
| ATM500A5-F240□ | 24.0V | 12.5A | 20.83A | 5V / 1A | 12V / 0.6A | 300W | 499.9W |
| ATM500A5-F480□ | 48.0V | 6.25A | 10.41A | 5V / 1A | 12V / 0.6A | 300W | 499.7W |
| ATM500A5-F540□ | 54.0V | 5.56A | 9.26A | 5V / 1A | 12V / 0.6A | 300.2W | 500.0W |
| ATM500A5-F560□ | 56.0V | 5.36A | 8.93A | 5V / 1A | 12V / 0.6A | 300.2W | 500.1W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240Vac |
| 周波数 | 50-60Hz |
| 電流 | 7.5-2.5A |
| 保護 | 内部一次側電流ヒューズ |
| 出力 | |
| 負荷調整 | ± 5% (典型) |
| リップルおよびノイズ | ≤2% Vp-p @ 定格負荷時 |
| 過渡（動的）応答 | 50% 負荷変化に対する過渡応答: 0.5mS（典型） |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS @ 定格負荷時 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護/ 過電圧保護/ 過電流保護/ 過温度保護 |
| 安全認証 | |
| 認証 | CB / UL / cUL / FCC / CE / T-mark |
| 電気特性 | |
| トポロジー | LLC |
| 耐電圧 | 4,000VAC 一次 - 二次 |
| タッチ電流（患者）漏れ電流 | <100µA |
| 地絡漏れ電流 | <5mA |
| 平均故障間隔 (MTBF) | 300,000時間（25°Cにおける算出）、Telcordia SR-332による |
| 環境 | |
| 動作温度 | -20～+50°C |
| 保存温度 | -20～+80°C |
| 使用高度 | 5,000M |
| 相対湿度 | 動作: 20～80% RH 保存: 10～90% RH |
| 冷却 | 自然空冷時 300W ファン冷却時 500W |
| 機械的仕様 | |
| 寸法 | オープンフレームタイプ: 5" x 3" x 1.8" (inch) エンクロージャ（トップファン）: 5" x 3.4" x 2.3" (inch) |
| 重量 | オープンフレームタイプ: 390g (参照値) エンクロージャ（トップファン）: 570g (参照値) |
