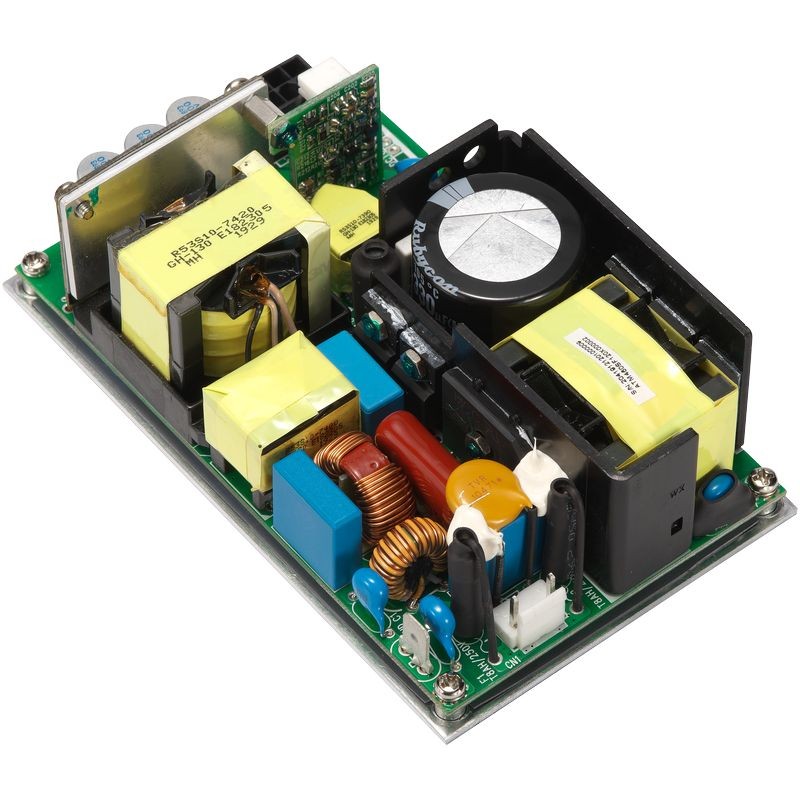

500W 3"x 5" 系列 (医疗与信息技术设备)
信息
ATM500A5-Fxxx□
XXX = 输出电压
□ = 空白：开框式
□ = Y : 封闭型（顶置风扇）
特点:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* 电磁兼容 : IEC60601-1-2 (Edition 4.1)
* 保护方式 : 2 X MOPP
* IEC/EN/UL 62368-1
* 100-240VAC 通用输入
* 500W 带风扇
* 待机 5V / 1A
* 开/关远程控制
* 12V / 0.6A 风扇输出
* 输出稳压，低纹波噪声
* 可提供修改和定制设计
* 2年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 待机 | 风扇输出 | 功率 | ||
|---|---|---|---|---|---|---|---|
| 自然对流 | 带风扇 | 自然对流 | 带风扇 | ||||
| ATM500A5-F120□ | 12.0V | 25A | 41.66A | 5V / 1A | 12V / 0.6A | 300W | 499.9W |
| ATM500A5-F150□ | 15.0V | 20A | 33.33A | 5V / 1A | 12V / 0.6A | 300W | 500.0W |
| ATM500A5-F190□ | 19.0V | 15.78A | 26.31A | 5V / 1A | 12V / 0.6A | 299.8W | 499.9W |
| ATM500A5-F240□ | 24.0V | 12.5A | 20.83A | 5V / 1A | 12V / 0.6A | 300W | 499.9W |
| ATM500A5-F480□ | 48.0V | 6.25A | 10.41A | 5V / 1A | 12V / 0.6A | 300W | 499.7W |
| ATM500A5-F540□ | 54.0V | 5.56A | 9.26A | 5V / 1A | 12V / 0.6A | 300.2W | 500.0W |
| ATM500A5-F560□ | 56.0V | 5.36A | 8.93A | 5V / 1A | 12V / 0.6A | 300.2W | 500.1W |
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240Vac |
| 线路频率 | 50-60Hz |
| 电流 | 7.5-2.5A |
| 保护 | 内部初级电流熔断器 |
| 输出 | |
| 负载调整率 | ± 5%（典型） |
| 纹波与噪声 | ≤2% Vp-p @ 满载 |
| 瞬态（动态）响应 | 典型：50%负载变化时0.5mS |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥10mS @ 满载 |
| 上升时间 | < 50mS |
| 保护 | 短路保护 / 过压保护 / 过流保护 / 过温保护 |
| 安全认证 | |
| 认证 | CB / UL / cUL / FCC / CE / T-mark |
| 电气 | |
| 拓扑 | LLC |
| 介电耐压 | 4,000VAC 初级 - 次级 |
| 触摸电流（患者泄漏电流） | <100µA |
| 接地泄漏电流 | <5mA |
| 平均无故障时间 (MTBF) | 300,000 计算小时（25°C），依据 Telcordia SR-332 |
| 环境 | |
| 工作温度 | -20 至 +50°C |
| 存储温度 | -20 至 +80°C |
| 工作海拔 | 5,000M |
| 相对湿度 | 工作：20 至 80% RH 存储：10 至 90% RH |
| 冷却 | 300W 自然对流冷却 500W 风扇冷却 |
| 机械 | |
| 尺寸 | 开框式：5" x 3" x 1.8"（英寸） 封闭式（顶置风扇）：5" x 3.4" x 2.3"（英寸） |
| 重量 | 开框式：390g（参考） 封闭式（顶置风扇）：570g（参考） |
