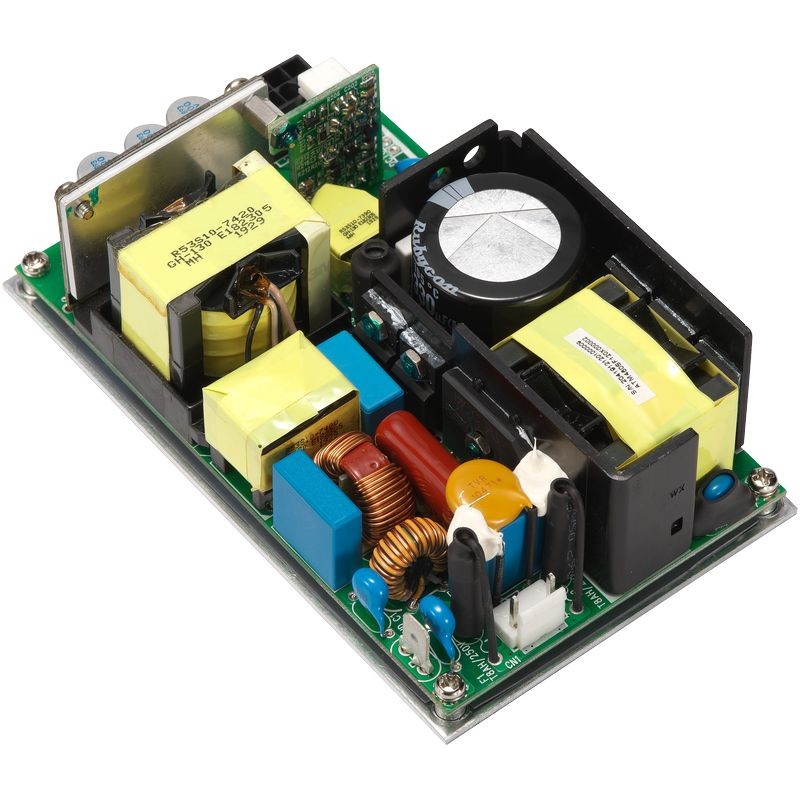

500W 3"x 5" 시리즈 (의료용 및 정보기술장비)
정보
ATM500A5-Fxxx□
XXX = 출력 전압
□ = 공백 : 오픈 프레임
□ = Y : 상단 팬이 있는 인클로저형
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 보호 수단 : 2 X MOPP
* IEC/EN/UL 62368-1
* 100-240VAC 범용 입력
* 팬 장착 시 500W
* 대기 전원 5V / 1A
* 원격 온·오프 제어
* 팬용 출력 12V / 0.6A
* 리플 노이즈가 낮은 안정화된 출력
* 수정 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 대기전원 | 팬용 출력 | 와트 | ||
|---|---|---|---|---|---|---|---|
| 대류 | 팬 사용 시 | 대류 | 팬 사용 시 | ||||
| ATM500A5-F120□ | 12.0V | 25A | 41.66A | 5V / 1A | 12V / 0.6A | 300W | 499.9W |
| ATM500A5-F150□ | 15.0V | 20A | 33.33A | 5V / 1A | 12V / 0.6A | 300W | 500.0W |
| ATM500A5-F190□ | 19.0V | 15.78A | 26.31A | 5V / 1A | 12V / 0.6A | 299.8W | 499.9W |
| ATM500A5-F240□ | 24.0V | 12.5A | 20.83A | 5V / 1A | 12V / 0.6A | 300W | 499.9W |
| ATM500A5-F480□ | 48.0V | 6.25A | 10.41A | 5V / 1A | 12V / 0.6A | 300W | 499.7W |
| ATM500A5-F540□ | 54.0V | 5.56A | 9.26A | 5V / 1A | 12V / 0.6A | 300.2W | 500.0W |
| ATM500A5-F560□ | 56.0V | 5.36A | 8.93A | 5V / 1A | 12V / 0.6A | 300.2W | 500.1W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240Vac |
| 라인 주파수 | 50-60Hz |
| 전류 | 7.5-2.5A |
| 보호 | 내부 1차 전류 퓨즈 |
| 출력 | |
| 부하 조정 | ± 5% (Typical) |
| 리플 및 노이즈 | ≤2% Vp-p @ Full Load |
| 과도(동적) 응답 | 50% 부하 변화에 대해 일반적으로 0.5mS |
| 시작 시간 | < 3,000mS |
| 홀드업 시간 | ≥10mS @ Full Load |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호/ 과온도 보호 |
| 안전 승인 | |
| 승인 | CB / UL / cUL / FCC / CE / T-mark |
| 전기 | |
| 토폴로지 | LLC |
| 절연 내력 | 4,000VAC Primary - Secondary |
| 터치 전류(환자) 누설 전류 | <100µA |
| 접지 누설 전류 | <5mA |
| MTBF | 300,000 계산 시간 (25°C, Telcordia SR-332 기준) |
| 환경 | |
| 동작 온도 | -20 to +50°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH 보관: 10 to 90% RH |
| 냉각 | 대류 냉각: 300W 팬 냉각: 500W |
| 기계적 | |
| 치수 | 오픈 프레임 형식: 5" x 3" x 1.8" (inch) 인클로저형(상단 팬): 5" x 3.4" x 2.3" (inch) |
| 무게 | 오픈 프레임 형식: 390g (참고) 인클로저형(상단 팬): 570g (참고) |
