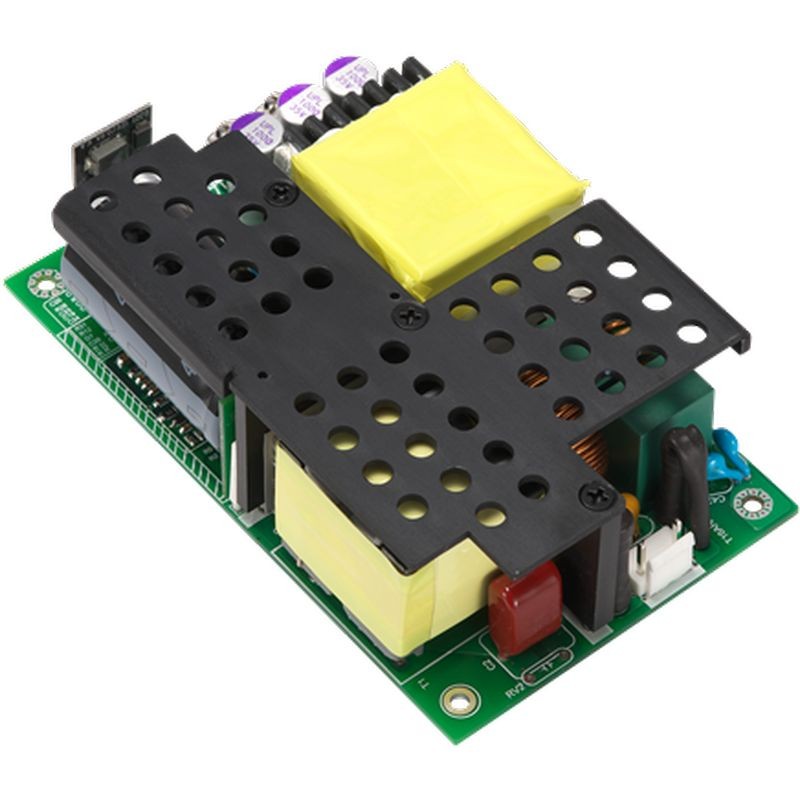

600W 3"x 5" シリーズ (医療用および情報技術機器)
情報
ATM600A5-FXXX
XXX = 出力電圧
特長：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 保護手段 : 2 X MOPP
* IEC/EN/UL 62368-1
* Meet IEC60335-1 & IEC61558-1/-2-16
* 100-240VAC ユニバーサル入力
* ファン付き 600W
* ファン用出力 12V / 0.6A
* 効率 最大95%
* Over Voltage Category III (OVC III)
* 低リップルノイズの安定化出力
* 改変・カスタム設計対応可
* 2年間保証
出力仕様
| モデル | 出力電圧 | 出力電流 | ファン用出力 | ワット | ||
|---|---|---|---|---|---|---|
| 自然冷却 | ファン使用時 | 自然冷却 | ファン使用時 | |||
| ATM600A5-F120□ | 12.0V | 30.00A | 50.00A | 12V/0.6A | 360W | 600W |
| ATM600A5-F240□ | 24.0V | 16.70A | 25.00A | 12V/0.6A | 400W | 600W |
| ATM600A5-F480□ | 48.0V | 8.35A | 12.50A | 12V/0.6A | 400W | 600W |
| ATM600A5-F540□ | 54.0V | 7.41A | 11.12A | 12V/0.6A | 400W | 600W |
| ATM600A5-F560□ | 56.0V | 7.16A | 10.73A | 12V/0.6A | 400W | 600W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240VAC |
| 入力周波数 | 50-60Hz |
| 電流 | 7.0-2.7A |
| 保護 | 内部一次側電流ヒューズ |
| 出力 | |
| 負荷調整率 | ± 5% (Typical) |
| リップル＆ノイズ | ≤1% Vp-p @ 全負荷時 |
| 過渡（動的）応答 | 50%の負荷変化に対して典型的に0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS @ 全負荷時 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過温度保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / CE / T-mark | |
| 電気仕様 | |
| 回路方式 | LLC |
| 耐電圧 | 一次 - 二次間 4,000VAC |
| 接触電流（患者）漏れ電流 | <100µA |
| 接地漏れ電流 | <5mA |
| MTBF（平均故障間隔） | 300,000 Calculated Hours at 25°C, by Telcordia SR-332 |
| 環境仕様 | |
| 動作温度 | -20～+50°C |
| 保管温度 | -20～+80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作：20 to 80% RH |
| 保管：10 to 90% RH | |
| 冷却 | 自然冷却時：400W（12V 360W） |
| 強制冷却時：600W | |
| 機械仕様 | |
| 寸法 | オープンフレーム：L 127 × W 76 × H 41.6 (mm) |
| オープンフレーム：L 5" × W 3" × H 1.64" (Inch) | |
| 筐体タイプ：L 146 × W 87.5 × H 48 (mm) | |
| 筐体タイプ：L 5.75" × W 3.45" × H 1.89" (Inch) | |
| 重量 | オープンフレーム：468g (Ref.) |
| 筐体タイプ：636g (Ref.) | |
