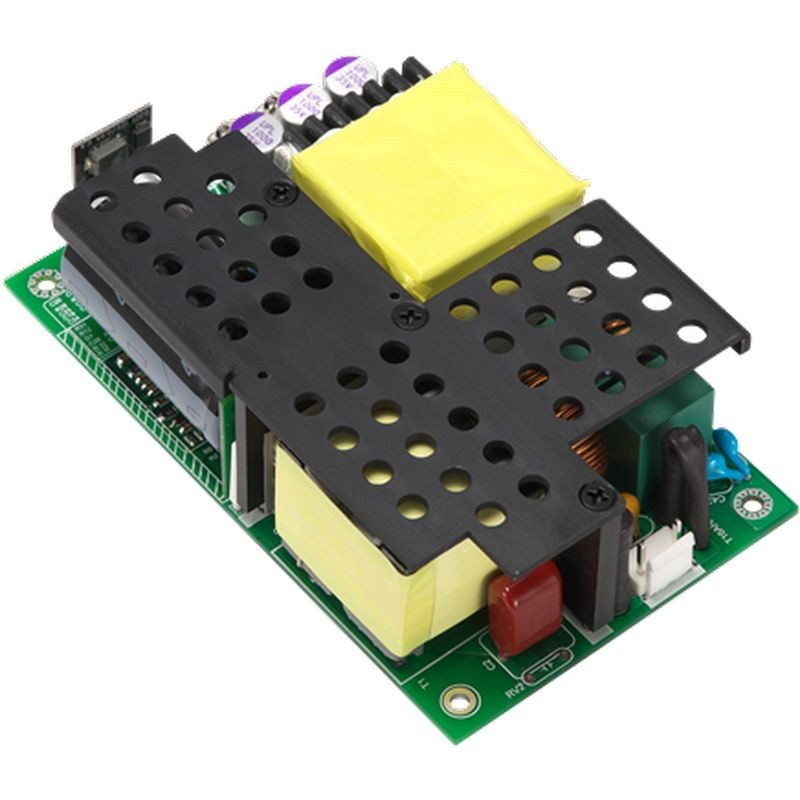

600W 3"x 5" 시리즈 (의료 및 정보기술장비)
정보
ATM600A5-FXXX
XXX = 출력 전압
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 보호수단 : 2 X MOPP
* IEC/EN/UL 62368-1
* IEC60335-1 및 IEC61558-1/-2-16 충족
* 100-240VAC 범용 입력
* 팬 사용 시 600W
* 팬용 출력 12V / 0.6A
* 효율 최대 95%
* 과전압 범주 III (OVC III)
* 저 리플 노이즈의 안정된 출력
* 변경 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 팬용 출력 | 와트 | ||
|---|---|---|---|---|---|---|
| 대류 | 팬 사용 | 대류 | 팬 사용 | |||
| ATM600A5-F120□ | 12.0V | 30.00A | 50.00A | 12V/0.6A | 360W | 600W |
| ATM600A5-F240□ | 24.0V | 16.70A | 25.00A | 12V/0.6A | 400W | 600W |
| ATM600A5-F480□ | 48.0V | 8.35A | 12.50A | 12V/0.6A | 400W | 600W |
| ATM600A5-F540□ | 54.0V | 7.41A | 11.12A | 12V/0.6A | 400W | 600W |
| ATM600A5-F560□ | 56.0V | 7.16A | 10.73A | 12V/0.6A | 400W | 600W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 7.0-2.7A |
| 보호 | 내부 1차 전류 퓨즈 |
| 출력 | |
| 부하 조정률 | ± 5% (Typical) |
| 리플 및 노이즈 | ≤1% Vp-p @ Full Load |
| 과도(동적) 응답 | 부하 50% 변화에 대해 0.5mS (Typical) |
| 기동 시간 | < 3,000mS |
| 홀드업 시간 | ≥10mS @ Full Load |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호/ 과온도 보호 |
| 안전 승인 | |
| CB / UL / cUL / FCC / CE / T-mark | |
| 전기적 | |
| 토폴로지 | LLC |
| 내전압 | 4,000VAC Primary - Secondary |
| 터치 전류(환자) 누설 전류 | <100µA |
| 접지 누설 전류 | <5mA |
| MTBF | 25°C에서 계산된 300,000 시간, Telcordia SR-332 기준 |
| 환경 | |
| 동작 온도 | -20 to +50°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH |
| 보관: 10 to 90% RH | |
| 냉각 | 대류 냉각 시 400W (12V 360W) |
| 강제 냉각(팬) 사용 시 600W | |
| 기계적 | |
| 치수 | 오픈 프레임 : L 127 × W 76 × H 41.6 (mm) |
| 오픈 프레임 : L 5" × W 3" × H 1.64" (인치) | |
| 인클로저형 : L 146 × W 87.5 × H 48 (mm) | |
| 인클로저형 : L 5.75" × W 3.45" × H 1.89" (인치) | |
| 무게 | 오픈 프레임 : 468g (참조) |
| 인클로저형 : 636g (참조) | |
