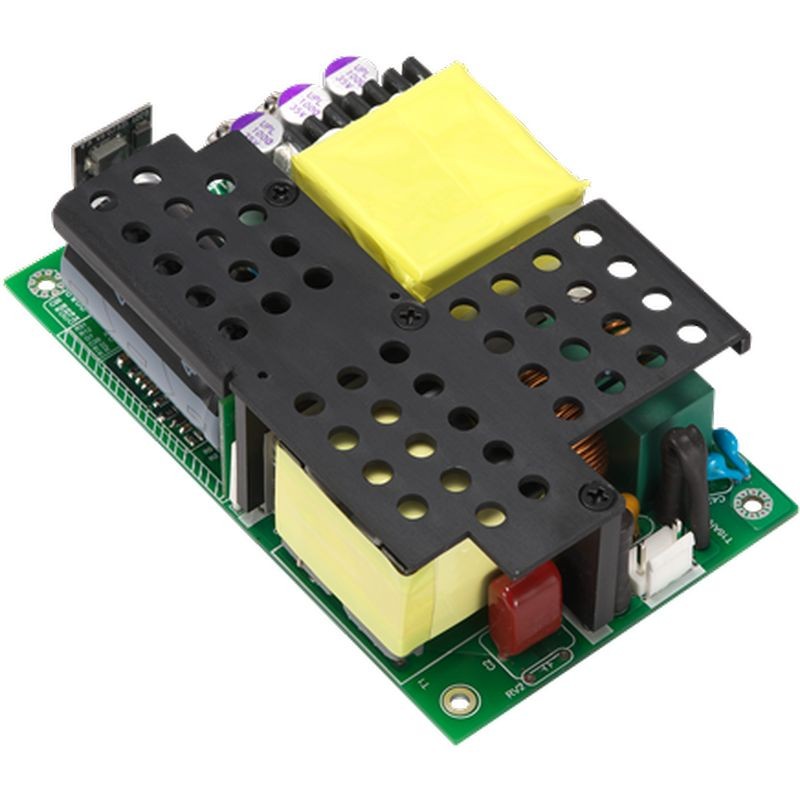

600W 3"x 5" 系列 (医疗与信息技术设备)
信息
ATM600A5-FXXX□
XXX = 输出电压
□ = 空白：开放式
X：封闭式
产品特点：
* IEC/EN/ANSI/AAMI ES60601-1
* 电磁兼容性：IEC60601-1-2
* 防护措施：2 × MOPP（双重患者防护措施）
* IEC/EN/UL 62368-1
* 符合 IEC60335-1 和 IEC61558-1/-2-16 标准
* 提供 12V / 0.6A 风扇输出
* 最高效率可达 96%
* 过电压类别 III（OVC III）
* 稳压输出，低纹波噪声
* 可提供修改及定制设计
* 2 年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 风扇输出 | 输出功率 | ||
|---|---|---|---|---|---|---|
| 自然对流 | 风扇散热 | 自然对流 | 风扇散热 | |||
| ATM600A5-F120□ | 12.0V | 30.00A | 50.00A | 12V/0.6A | 360W | 600W |
| ATM600A5-F240□ | 24.0V | 16.70A | 25.00A | 12V/0.6A | 400W | 600W |
| ATM600A5-F480□ | 48.0V | 8.35A | 12.50A | 12V/0.6A | 400W | 600W |
| ATM600A5-F540□ | 54.0V | 7.41A | 11.12A | 12V/0.6A | 400W | 600W |
| ATM600A5-F560□ | 56.0V | 7.16A | 10.73A | 12V/0.6A | 400W | 600W |
详细规格
| 输入 | |
|---|---|
| 输入电压 | 100-240VAC（标称值） 90-264VAC（范围） |
| 输入频率 | 50-60Hz（标称值） 47-63Hz（范围） |
| 输入电流 | 7.0-2.7A |
| 保护功能 | 内部初级侧电流保险丝 |
| 输出 | |
| 负载调整率 | ±5%（典型值） |
| 纹波与噪声 | 满载时 ≤1% Vp-p |
| 瞬态（动态）响应 | 负载变化 50% 时，典型响应时间为 0.5mS |
| 启动时间 | < 3,000mS |
| 保持时间 | 满载时 ≥10mS |
| 上升时间 | < 50mS |
| 保护功能 | 短路保护 / 过压保护 / 过流保护 / 过温保护 |
| 安全认证 | |
| CB / UL / cUL / FCC / CE / T-mark（TÜV）/ CCC | |
| 电气特性 | |
| 拓扑结构 | LLC |
| 耐压测试 | 初级侧与次级侧之间 4,000VAC |
| 接触电流（患者）/ 漏电流 | <100µA |
| 接地漏电流 | <5mA |
| 平均无故障时间（MTBF） | 在 25°C 条件下，依据 Telcordia SR-332 计算为 300,000 小时 |
| 环境条件 | |
| 工作温度 | -20 至 +50°C |
| 储存温度 | -20 至 +80°C（包装状态） |
| 工作海拔高度 | 5,000M |
| 相对湿度 | 工作时：20 至 80% RH（无冷凝） |
| 储存时：10 至 90% RH（包装状态） | |
| 冷却方式 | 自然对流散热：400W（12V 型号为 360W） |
| 强制风冷：600W | |
| 机械规格 | |
| 尺寸 | 开放式：长 127 × 宽 76 × 高 39（mm） 5" × 3" × 1.5" |
| 封闭式：长 146 × 宽 87.5 × 高 48（mm） 5.75" × 3.45" × 1.89" |
|
| 重量 | 开放式：468g（参考值） |
| 封闭式：718g（参考值） | |
